En strømfølende modstand (også kendt som en shuntmodstand) er en præcisionskomponent, der bruges til at måle elektrisk strøm ved at konvertere den til et proportionalt spændingsfald. Disse lav-ohm-modstande, som typisk er placeret i serie med en belastning, tillader overvågningskredsløb - såsom operationsforstærkere eller analog-til-digital-omformere - for nøjagtigt at bestemme strømflowet. Fra batteristyringssystemer (BMS) i elektriske køretøjer til strømforsyninger, motordrev og omformere til vedvarende energi, er shuntmodstande grundlaget for effektiv strømovervågning, overstrømsbeskyttelse og lukket sløjfekontrol.
PåRST elektrisk, fremstiller vi et omfattende udvalg af strømfølende løsninger, herunder udendørs metalelementmodstande (OAR), lodrette legeringsshunts (FLQ53/FLQ50), overflademonterede legeringsshunts (WSN) og højstrømsskinneshunter (FLU). Med over 10 års præcisionsmodstandsteknik og ISO 9001-certificerede faciliteter leverer vi komponenter, der kombinerer ultra-lav modstand, lav temperaturkoefficient (TCR) og høj stabilitet til de mest krævende applikationer.
· Modstandsværdi: Vælg en værdi, der producerer et målbart spændingsfald (typisk 10mV til 100mV) ved maksimal strøm, mens strømtab minimeres (P = I²R). Vores modstande spænder fra 0,1 mΩ til 100 mΩ.
·Power Rating & Thermal Management: Sørg for, at modstanden kan sprede den genererede varme ved fuld strøm. Valgmulighederne spænder fra 1W overflademonterede enheder til 15W højstrømshunts med direkte samleskinnemontering.
·Tolerance og nøjagtighed: Vælg snævre tolerancer (±0,5%,±1% og ±2%) til præcisionsanvendelser (f.eks. Vores FLQ- og FLU-serier tilbyder ±1% som standard.
· Temperaturkoefficient (TCR): Lav TCR (20-100 ppm/°C) sikrer stabile aflæsninger på tværs af temperaturvariationer. Dette er afgørende for bil- og industrimiljøer.
·Induktans: For højfrekvente switching-kredsløb (f.eks. DC-DC-konvertere), vælg design med ultra-lav induktans (<10nH) for at bevare signalintegriteten. Vores WSN- og OAR-serier udmærker sig på dette område.
· Monteringsstil:
o Radial gennemhullet (OAR, FLQ) – til lodret printmontering med fremragende køling.
oSurface-mount (WSN) – til automatiseret montage i kompakte designs.
oBusbar shunt (FLU) – til højstrømsforbindelser med Kelvin sense-klemmer.
·Miljøbeskyttelse: Overvej korrosionsbestandighed (rustfrit stål eller passiveret legering) og driftstemperaturområde (-55°C til +170°C) for barske miljøer.
Ved at evaluere disse parametre kan du sikre, at din nuværende sensormodstand leverer nøjagtige, driftfrie målinger i hele dens levetid.

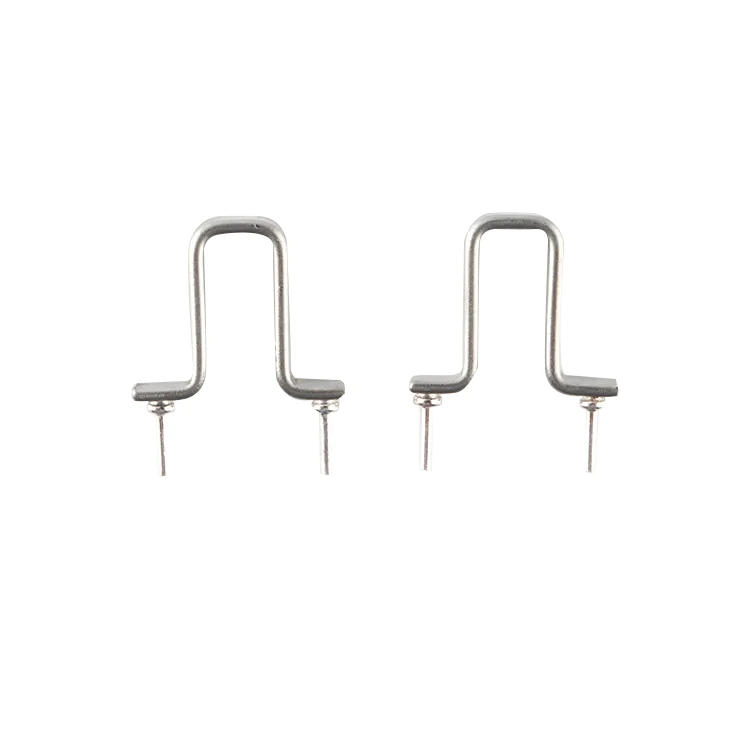

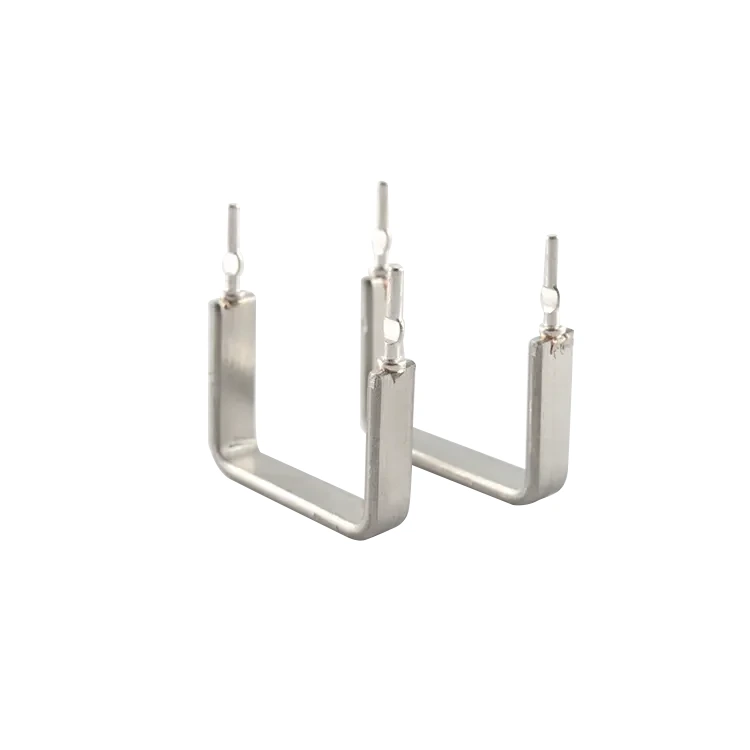

OAR-serien – Open Air Metal Element Resistor
OAR-serien har et lodret, friluftsdesign med radiale ledninger, der tilbyder ultra-lav induktans og fremragende termisk afledning. Modstandsværdier spænder fra 5mΩ til 100mΩ med en effekt på 1W, 3W og 5W. Den åbne konstruktion hæver elementet over printet, hvilket tillader luftstrøm nedenunder og holder varmen væk fra følsomme komponenter. Ideel til inverterkredsløb, strømforsyninger og CPU-strømstyring.

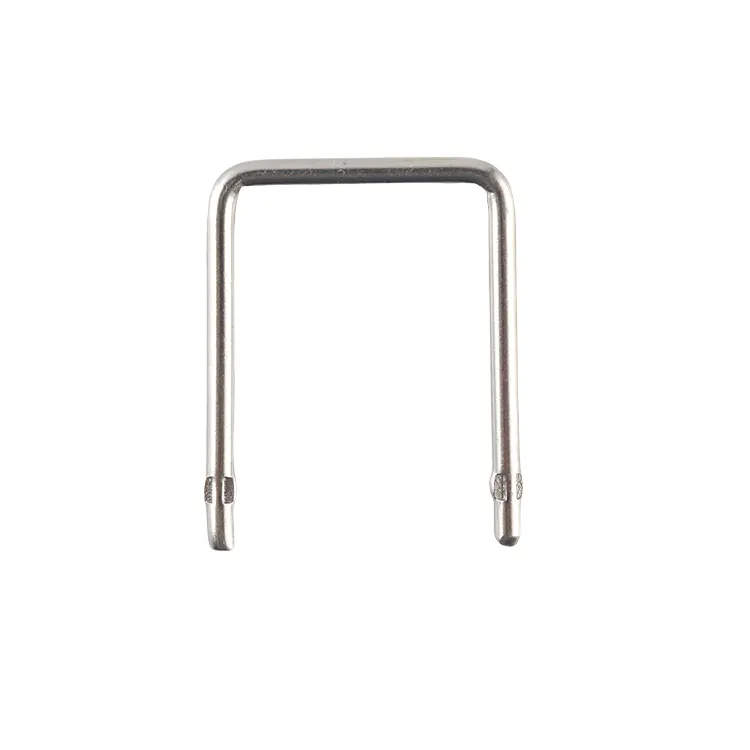

FLQ53/FLQ50-serien – Vertikal legeringsstrømfølermodstand
Disse vertikale legeringsmodstande giver en kompakt, radial-bly-løsning med enestående stabilitet. FLQ53-serien dækker højere strømstyrker (2,5A til 21A) med modstand fra 2mΩ til 50mΩ, mens FLQ50-serien er optimeret til lavere strømstyrke (1A til 3A) med modstand fra 3mΩ til 100mΩ. Begge har ultra-lav TCR (±50 ppm/°C) og snævre tolerancer ned til ±1 %, hvilket gør dem ideelle til batteristyring, motorstyring og bærbar elektronik.

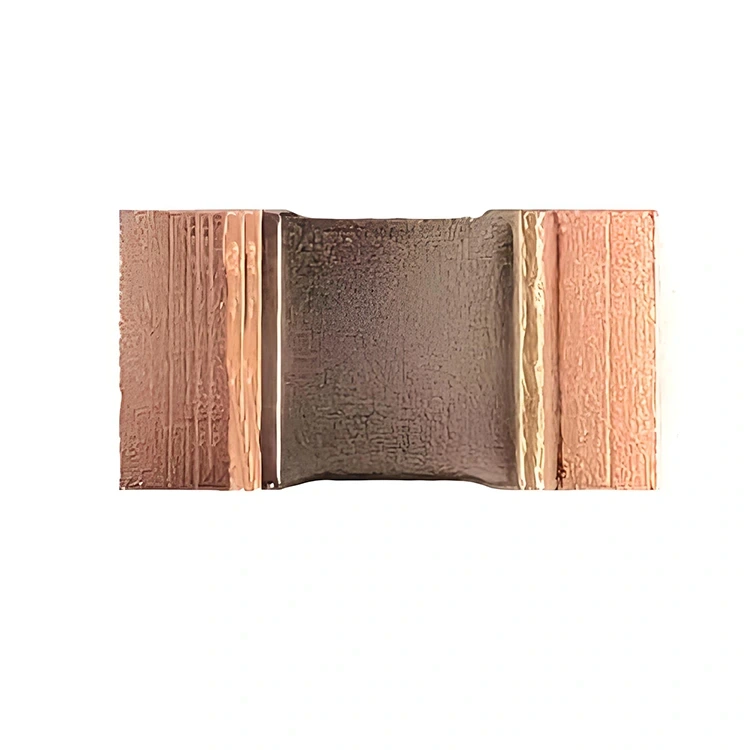

WSN Series – Bare Alloy SMD Current Sense Resistor
WSN-serien bringer ydeevnen af elektronstrålesvejsede legeringselementer til overflademonteret emballage. Med modstandsværdier fra 0,1 mΩ til 5 mΩ og en effekt på 3W, 5W og 7W er disse SMD-shunts designet til automatiseret højvolumensamling. Tilgængelige i industristandard footprints (2512, 3920, 5930, 2726), de har ultra-lav induktans (<5nH) og AEC-Q200 pålidelighed, hvilket gør dem perfekte til bilindustrien BMS, højfrekvensomformere og strømmoduler.

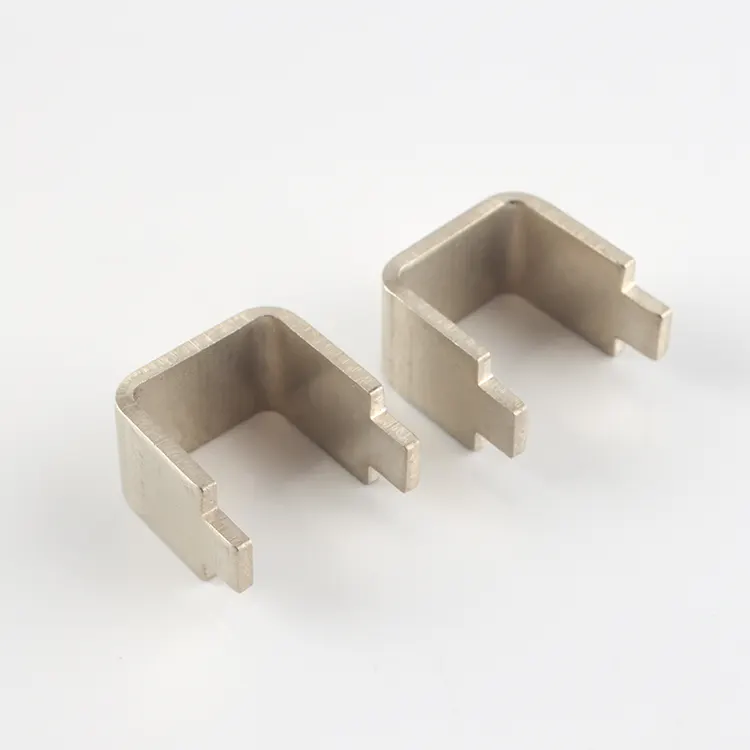

FLU-serien – højstrømsskinneshunt
Til applikationer, der kræver strømmåling i hundredvis af ampere, giver FLU-serien en robust samleskinne-shuntløsning. Disse shunts er konstrueret med vakuumelektronstrålesvejsning og rene kobberterminaler og tilbyder modstand fra 0,1 mΩ til 0,667 mΩ med en effekt på op til 15 W. Kelvin-forbindelsen (4-leder) sikrer nøjagtig måling ved at eliminere ledningsmodstandsfejl. Ideel til batteristativer, opladning af elektriske køretøjer og industriel strømdistribution.
| Industri | Specifik anvendelse | Anbefalet serie |
| Automotive | Batteristyringssystemer (BMS) | FLU, WSN, FLQ53 |
| DC-DC konvertere (12V/48V) | WSN, OAR | |
| Opladere til elbiler | FLU, WSN | |
| Industriel | Motordrev og servostyringer | FLQ53, OAR |
| Invertere og VFD'er | WSN, FLU | |
| Strømforsyninger | OAR, FLQ50 | |
| Forbrugerelektronik | Hurtigopladere (USB PD) | FLQ50, WSN |
| Power Banks | FLQ50 | |
| Vedvarende energi | Solar invertere | WSN, FLU |
| Energilagringssystemer (ESS) | FLU, WSN | |
| Telecom & Server | Strømfordelingsenheder | WSN, FLU |
| Test & Måling | Elektroniske belastninger | OAR, FLQ53 |
Q: Hvad er forskellen mellem en strømfølende modstand og en standardmodstand?
A: Strømfølende modstande er optimeret til ultra-lav modstand (typisk <0,1Ω), lav TCR og høj stabilitet. Standardmodstande er designet til generelle applikationer og kan introducere uacceptabelt spændingsfald eller temperaturdrift i følerkredsløb.
Sp: Hvorfor er Kelvin-forbindelse (4-leder) vigtig?
A: I højstrømshunts (FLU-serien) kan blymodstanden introducere betydelige fejl. En Kelvin-forbindelse adskiller de strømførende terminaler fra de spændingsfølende terminaler, hvilket eliminerer ledningsmodstand fra målingen.
Spørgsmål: Hvilken TCR betragtes som "lav" for strømmåling?
A: Til præcisionsapplikationer er TCR under ±100 ppm/°C ønskeligt. Vores FLQ- og WSN-serier tilbyder TCR så lavt som ±25 ppm/°C, hvilket sikrer stabile aflæsninger på tværs af temperaturvariationer.
Q: Kan jeg bruge en overflademonteret strømfølende modstand til højstrømsapplikationer?
A: Ja. Vores WSN-serie tilbyder en effekt på op til 7W i SMD-pakker, velegnet til strømme op til 100A med korrekt printkortlayout og termisk styring. Til højere strømstyrke (>200A) anbefales vores FLU-skinneshunt.
Q: Hvordan beregner jeg den optimale modstandsværdi?
A: Vælg en modstand, der giver et spændingsfald på 50mV til 100mV ved maksimal strøm. For eksempel giver en 1mΩ modstand for en 50A maksimal strøm 50mV fald. Kontroller altid, at effekttab (P = I²R) forbliver inden for modstandens normering.
For at lære mere om vores specifikke aktuelle sensormodstandstilbud, udforsk venligst følgende produktkategorier:
·OAR Series (Open Air Metal Element) – Lodrette gennemhullede modstande til frekvensomformer- og strømforsyningsstrømregistrering.
·FLQ53/FLQ50-serien (lodret legering) – Kompakte radial-bly-shunts til batteristyring og motorstyring.
·WSN-serien (Bare Alloy SMD) – Overflademonteret til bil- og højfrekvente applikationer.
·FLU-serien (skinneshunt) – Højstrømsskinneshunter med Kelvin-forbindelse til batteristativer og el-opladning.
Uanset om du har brug for en præcis strømfølende modstand til et nyt BMS-design, en højpålidelig SMD-shunt til bilelektronik eller en tilpasset samleskinneløsning til et strømfordelingssystem, er vores team klar til at hjælpe. Kontakt os i dag for et detaljeret forslag, teknisk konsultation eller fabriksrundvisning.
