Shunt med lav modstand

RST Electric har været dybt engageret inden for lavmodstandsshunts i over 10 år. Vi har specielt udviklet Low Resistance Shunt til scenarier, der kræver ekstrem høj detektionsnøjagtighed og stabilitet, såsom i automobil-, industri- og vedvarende energisektoren. Vi har behandlet problemerne med utilstrækkelig nøjagtighed, dårlig stabilitet og følsomhed over for miljøfaktorer i traditionelle shunts, når vi håndterer højstrømsscenarier. Vores produkt er bredt kompatibelt med batteristyringssystemer (BMS), motordrivere, invertere og højfrekvent strømkonverteringsudstyr. Det er den foretrukne kernekomponent for adskillige globale automotive tier-one leverandører og energilagringsvirksomheder.

Produktegenskaber

Vi fokuserer altid på købernes kernekrav. Low Resistance Shunten anvender en fuldt ud metalstruktur og avanceret vakuumelektronstrålesvejseteknologi, hvilket muliggør præcis detektering af høje strømme under ultralav modstand. Den har også fremragende korrosionsbestandighed og vibrationsmodstandsegenskaber, perfekt egnet til barske arbejdsmiljøer såsom motorrum til biler og udendørs industrielt udstyr. Det overholder fuldt ud RoHS og REACH miljøstandarder, og der er ingen grund til at bekymre sig om overholdelsesrisici.

Kerneproces

Vi anvender vakuumelektronstrålesvejseteknologi, hvilket er en af ​​vores kernefordele, der adskiller os fra almindelige producenter. I modsætning til traditionelle loddeprocesser fusionerer vi gennem vakuumelektronstrålesvejsning problemfrit højpræcisions legeringsresistive komponenter med rene kobberelektroder til en enkelt integreret struktur. Dette eliminerer påvirkningen af ​​kontaktmodstand ved kilden, hvilket sikrer produktets stabilitet og mekaniske integritet under langvarig drift.

Hele svejseprocessen afsluttes i et vakuummiljø, hvilket effektivt undgår problemer såsom oxidation og urenheder under svejseprocessen. Svejsesamlingerne har høj styrke og god ledningsevne og kan modstå intense vibrationer og temperaturcyklusser. De er fuldt ud kompatible med komplekse arbejdsforhold, såsom køretøjskørsel og drift af industrielt udstyr.

Vi har et komplet uafhængigt produktionssystem, lige fra legeringsvalg, vakuumelektronstrålesvejsning, til overfladepassiveringsbehandling og færdigvareinspektion. Vi kontrollerer hele processen uafhængigt, og hvert trin er strengt kontrolleret for at sikre, at svejsekvaliteten af ​​hver lavmodstandsshunt er ensartet og for at eliminere detekteringsafvigelser forårsaget af procesfejl.

Teknisk specifikation

Elektrisk og pålidelig ydeevne

Kerneydelsesfordele

(1) Ultra-lav modstand og høj nøjagtighed

Vores shunt med lav modstand har et modstandsområde, der dækker 0,1 mΩ til 0,667 mΩ, der er i stand til præcist at detektere høje strømme fra 75A til 300A. Det tilsvarende fuldskala spændingsfald er 30mV til 75mV. Den kan forbindes direkte med analog-til-digital-omformere og operationsforstærkere uden behov for yderligere adapterkomponenter. Dette reducerer omkostningerne til udstyrsintegration betydeligt for købere. Derudover tilbyder vi tre standardtolerancer: ±0,5%, ±1% og ±5%. ±0,5 % højpræcisionsversionen kan opfylde scenarier med ekstremt høje krav til detektionsnøjagtighed, såsom batteristatus-estimering (SoC), med den minimale tilpasselige tolerance, der når så lavt som ±0,25 %. Den tilpasser sig fuldt ud til forskellige indkøbsbehov.

(2) Lav temperaturkoefficient og bred temperaturtilpasningsevne

Kernekomponenten i shuntanordningen er lavet af højpræcisionslegeringsmateriale med en temperaturkoefficient så lav som 25 ppm/°C. Dette sikrer, at inden for det brede arbejdstemperaturområde på -55°C til +170°C er modstandsdriften ekstrem lille, og detektionsnøjagtigheden forbliver stabil hele tiden. Under faktiske produktionstests fandt vi ud af, at selv i ekstreme miljøer såsom høje temperaturer i bilens motorrum og lave temperaturer udendørs, kan denne shuntenhed stadig opretholde fremragende detektionsydelse uden dataafvigelse på grund af temperaturændringer. Det løser fuldstændigt industriens smertepunkt ved overdreven temperaturdrift af traditionelle shunts og er velegnet til forskellige komplekse temperaturvariationsscenarier.

(3) Fuldmetal passiveringsbehandling

Vi har designet shuntenheden med en fuld metalstruktur og adopteret syrevask og passivering af overfladebehandlingsprocessen. Efter denne behandling har shuntanordningen ekstremt stærk modstandsdygtighed over for sulfidering, korrosion og ældning og kan effektivt modstå miljøpåvirkninger såsom udendørs fugtighed, industrielle ætsende gasser og køretøjers udstødning. Dette forlænger produktets levetid markant. Uanset om det er udendørs vedvarende energiudstyr eller det barske miljø inde i bilens motorrum, kan denne shuntenhed fungere stabilt, hvilket reducerer omkostningerne til senere udskiftning og vedligeholdelse og hjælper køberen med at sænke de samlede brugsomkostninger.

(4) Ultra-lav induktans og lav termisk elektromotorisk kraft

Til scenarier som højfrekvent strømkonvertering og hurtig transientdetektion har vi optimeret strukturen af ​​shuntmodstanden for at sikre, at dens parasitære induktans er under 5nH, næsten nul. Dette design bevarer effektivt signalintegriteten i højfrekvente kredsløb og undgår målefejl forårsaget af for høj induktans i traditionelle shunts. Derudover minimerer kombinationen af ​​rene kobberelektroder og en homogen materialestruktur det termoelektriske potentiale, hvilket yderligere forbedrer detektionsnøjagtigheden. Dette design er særligt velegnet til applikationer med ekstremt høje krav til signalintegritet, såsom højfrekvente koblingskredsløb og motordrev.

(5) Fire-leder Kelvin-forbindelse

Vi har integreret fire-leder Kelvin forbindelsesterminaler på shunten, og gennem uafhængige spændingsdetekteringsterminaler eliminerer vi effektivt detekteringsfejl forårsaget af ledningsmodstand, hvilket opnår ægte højpræcision strømdetektion. Dette design kræver ikke yderligere fejlkompensationskomponenter fra kunderne, hvilket forenkler udstyrsintegrationsprocessen, samtidig med at stabiliteten af ​​shuntens detektionsnøjagtighed sikres under langtidsdrift. Det er særligt velegnet til scenarier som industriel kontrol og batteristyring, der har strenge krav til detekteringsfejl.

(6) AEC-Q200 pålidelighedscertificering

Hver lavmodstandsshunt har gennemgået strenge AEC-Q200-pålidelighedstests, herunder flere strenge inspektioner såsom temperaturcykler, højtemperaturopbevaring, belastningslevetid og fugt- og varmetest, for at sikre, at produkterne opfylder ydelsesstandarder i automotive-kvalitet og kan anvendes direkte på elektronisk udstyr til biler. Vi insisterer på at udføre 100 % elektrisk test for hvert produkt, med fokus på at verificere kerneparametre såsom modstand og tolerance, og også udføre prøvetagningspålidelighedstests på batchprodukter for at forhindre frigivelse af ukvalificerede produkter, hvilket giver stabile og pålidelige produktgarantier til købere.

Produktapplikationer

Pakning og levering

Vi lægger stor vægt på transportsikkerheden for hver lavmodstandsshunt. Vi har udarbejdet en detaljeret pakke- og leveringsplan for at sikre, at produkterne kommer til købers hænder intakte fra fabrikken. Under batchpakning vil vi placere hver shunt i en skumpufret antistatisk pose og derefter lægge dem ensartet i bølgepapkasser. Dette forhindrer effektivt, at terminalerne bliver beskadiget, og at komponenterne deformeres under transport.

Til de nuværende terminaler og detektionsterminaler på shuntene bruger vi skumbetræk eller klæbebånd til fiksering for at sikre, at terminalerne forbliver lige og ikke påvirker den efterfølgende installation og brug af køber. Når hvert parti varer afsendes, vil vi vedhæfte en pakkeliste og kontrolcertifikat til varerne for at lette køberens accept og verifikation. Samtidig leverer vi komplette tekniske dokumenter for at opfylde kravene til overensstemmelsesgennemgang.

Med hensyn til transportmetoder tilbyder vi fleksible muligheder: Små batchordrer transporteres af internationale kurertjenester såsom DHL, FedEx og UPS, som er hurtige og sikrer, at køberen modtager prøver eller små partier af varer hurtigt; mellemstore batchordrer transporteres med fly, hvilket afbalancerer aktualitet og omkostninger; store batchordrer transporteres ad søvejen, hvilket reducerer transportomkostningerne betydeligt og tilpasser sig fuldt ud til forskellige indkøbsmængder. Derudover giver vi også klare opbevaringsforslag. Vi anbefaler at opbevare shuntene i et indendørs miljø med en temperatur på 25°C ± 5°C, en relativ luftfugtighed på mindre end 70%, god ventilation og ingen ætsende gasser, for at forlænge produktets levetid i tomgang.

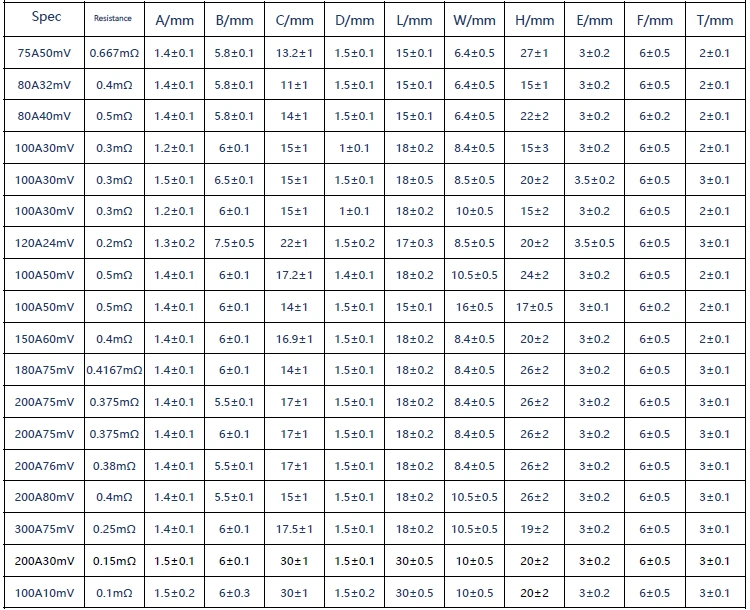

Tegning og mål

Årsager til at vælge RST Electric

(1) Direkte forsyning fra kildefabrikken

Vi er en lovligt certificeret producent af Low Resistance Shunt i Kina, efter at have været dedikeret til dette felt i over 10 år. Vi har en ISO 9001-certificeret produktionsbase og en eksklusiv højstrøms shuntproduktionslinje. Vi kontrollerer strengt alle produktionsprocesser uafhængigt, uden nogen prisstigninger på nogen mellemstadier. Vores fabriksmodel for direkte forsyning gør det muligt for købere at købe højkvalitets FLU-seriens shunts til mere rimelige omkostninger, hvilket væsentligt forbedrer indkøbsværdien i forhold til omkostningerne.

(2) Professionel teamsupport

Vi har et erfarent ingeniørteam dedikeret til forskning og udvikling af aktuelle detektionsløsninger til automobil- og industrisektoren. Vi kan tilbyde tilpasset produktdesign og teknisk support baseret på købernes specifikke applikationsscenarier. Samtidig overholder vi strengt 100% elektrisk test (modstand, tolerance, TCR prøveudtagning verifikation), og hvert produkt gennemgår streng kvalitetskontrol for at sikre stabil og ensartet ydeevne, der opfylder købernes batchproduktionskrav.

(3) Globalt layout

Vores produkter er blevet eksporteret til mere end 40 lande, herunder Tyskland, USA, Japan, Sydkorea og Brasilien. Vi er en pålidelig partner for globale tier-one leverandører til bilindustrien, producenter af batteristyringssystem og industrielle kraftvirksomheder. Vi har akkumuleret rig industrierfaring inden for ultra-lav modstand og højpræcision højstrømsdetektion. Vi er bekendt med branchestandarder og overholdelseskrav i forskellige lande og kan levere produkter og tjenester, der opfylder lokale standarder til vores kunder.

(4) Forbedre levering og eftersalgsservice

Vi tilbyder fleksible leveringstider. For standardspecifikationer er leveringstiden 10-15 hverdage. For kundetilpassede produkter er leveringstiden 15-25 hverdage. Disse perioder kan fleksibelt justeres i henhold til købers produktionsplan for at sikre, at det ikke påvirker købers produktionsplan. Samtidig yder vi 12 måneders garantiservice. I garantiperioden kan fjernfejldiagnose, levering af reservedele leveres. Professionelle tekniske teams kan hjælpe køberen med at fuldføre produktintegration og fejlfinding og yde fuld beskyttelse af købers indkøb og brug gennem hele processen.
