Hvad er en tykfilmsmodstand, og hvorfor er det en hjørnesten i moderne kraftelektronik?

En tykfilmsmodstand er en type fast modstand fremstillet ved at screen-printe en resistiv pasta (typisk en cermet-keramisk-metalkomposit) på et keramisk substrat og derefter brænde det ved høje temperaturer. Denne proces skaber et holdbart, stabilt modstandselement, der kan trimmes præcist for at opnå snævre tolerancer. I modsætning til trådviklede modstande tilbyder tykfilmteknologi lav induktans, høj effekttæthed og fremragende højfrekvent ydeevne, hvilket gør den til det foretrukne valg til at skifte strømforsyninger, snubberkredsløb, effektforstærkere og spændingsreguleringsapplikationer.

PåRST elektrisk, vi er specialiseret i fremstilling af højpålidelige tykfilms effektmodstande i industristandard TO220 og TO247 pakker. Vores PRT35-, PRT50- og PRT100-serier leverer effekt fra 35W til 100W (køleplade monteret) med modstandsværdier fra 0,1Ω til 1MΩ. Med over 10 års ekspertise inden for tykfilmteknik og ISO 9001-certificerede faciliteter leverer vi komponenter, der kombinerer præcision, termisk effektivitet og langsigtet stabilitet til de mest krævende industri-, bil- og forbrugerapplikationer.

Hvordan vælger man det?

Valg af den optimale tykfilmsmodstand kræver omhyggelig overvejelse af flere nøgleparametre:

·Power Rating & Thermal Management: Bestem den kontinuerlige eller intermitterende effekt, som modstanden skal sprede. Vores PRT35 (35W), PRT50 (50W) og PRT100 (100W) serier er klassificeret med en heatsink; uden heatsink kan de klare 2,5W–3,5W. Korrekt termisk grænseflademateriale (fedt eller pude) og kølepladestørrelse er afgørende for at opnå fuld effekt.

·Modstandsværdi og tolerance: Vælg mellem 0,1Ω til 1MΩ med tolerancer på ±1%, ±5% eller ±10%. Snævre tolerancer sikrer præcision i feedback-netværk, spændingsdelere og strømregistrerende kredsløb.

·Temperaturkoefficient (TCR): For stabil ydeevne på tværs af temperatur skal du vælge TCR så lavt som ±50 ppm/°C (for værdier >10Ω) til ±300 ppm/°C (for områder med lav ohm eller høj modstand). Vores TCR-muligheder er optimeret til hvert modstandsbånd.

· Pakkestil:

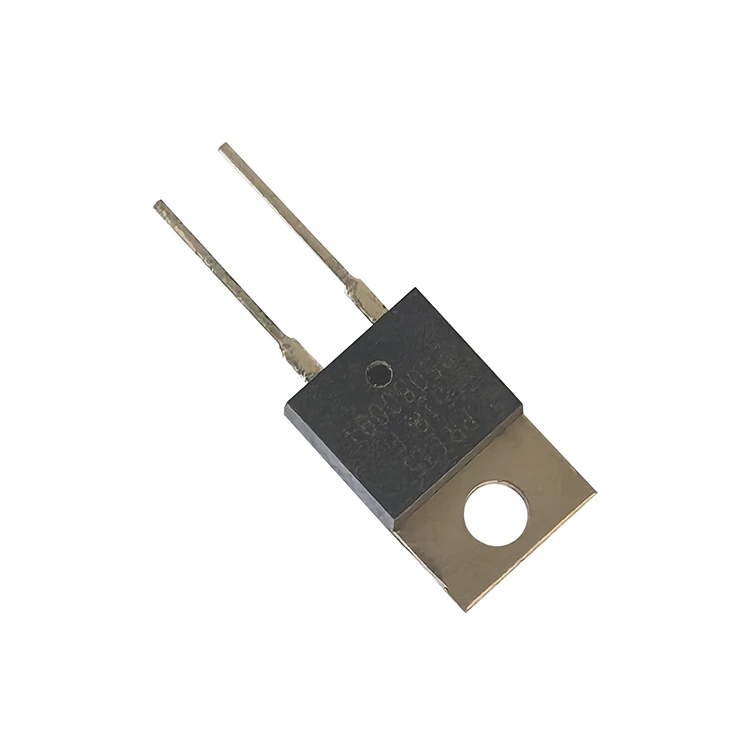

TO220 (PRT35/PRT50) – Kompakt montering med en enkelt skrue, ideel til printkort og køleplader med begrænset plads.

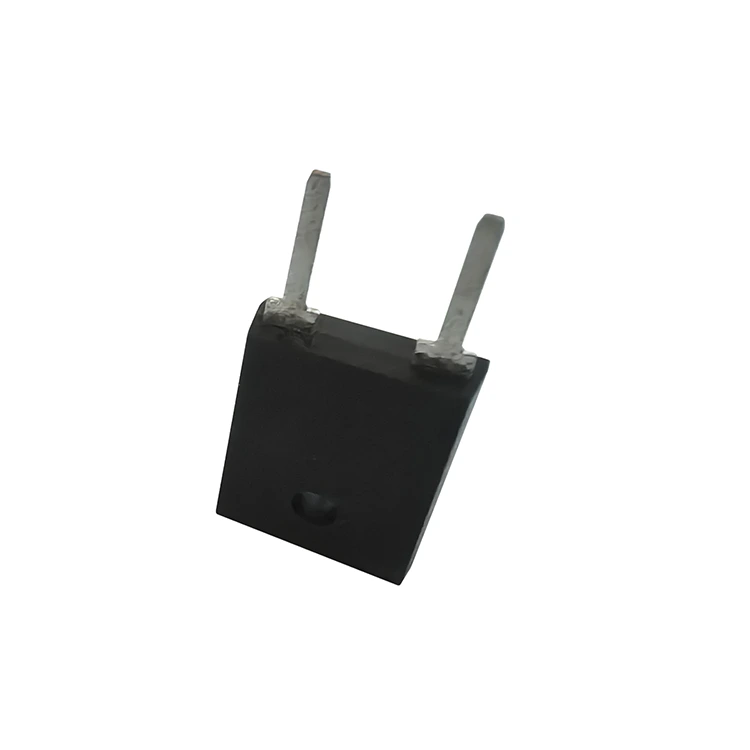

TO247 (PRT100) – Større fodaftryk med højere effekthåndtering, velegnet til industrielle drev og højeffektforsyninger.

· Spændingsklassificering: Kontroller, at den maksimale arbejdsspænding (op til 700V) og dielektrisk modstand (1800VAC) opfylder dine kredsløbskrav.

·Driftsmiljø: Overvej temperaturområde (-65°C til +175°C), fugtmodstand og isoleringskrav (>10GΩ). Vores modstande er designet til barske industri- og bilmiljøer.

Ved at evaluere disse parametre kan du sikre, at din tykfilmsmodstand leverer pålidelig, stabil ydeevne i dens tilsigtede anvendelse.

Produktoversigt

PRT35-serien – 35W TO220

PRT35-serien tilbyder en kompakt, alsidig løsning til applikationer, der kræver op til 35W strømtab med korrekt køleplademontering. Den er anbragt i en standard TO220-pakke og har en støbt plastikkasse med høj isoleringsmodstand (>10GΩ) og 1800VAC dielektrisk styrke. Modstandsværdier spænder fra 0,1Ω til 1MΩ, med TCR så lavt som ±50 ppm/°C for præcisionsområder. Ideel til at skifte strømforsyninger, snubberkredsløb og spændingsregulering.

PRT50-serien – 50W TO220

Med udgangspunkt i det samme TO220-fodaftryk øger PRT50-serien strømhåndteringen til 50W med køleplademontering (3W uden køleplade). Den deler det samme brede modstandsområde, snævre tolerancer og robuste konstruktion som PRT35, hvilket gør den velegnet til applikationer med højere effekt såsom motordrev, effektforstærkere og industrielle kontroller.

PRT100-serien – 100W TO247

Til applikationer, der kræver maksimal effekttæthed, bruger PRT100-serien den større TO247-pakke til at levere 100W med køleplademontering (3,5W uden køleplade). Med en maksimal arbejdsspænding på 700V og et udvidet driftstemperaturområde på -65°C til +175°C er den designet til højeffekts switching forsyninger, pulsbelastningskredsløb og invertere til vedvarende energi. Modstandsværdier spænder fra 0,2Ω til 1MΩ med TCR-indstillinger fra ±50 til ±300 ppm/°C.

Fælles funktioner på tværs af alle serier

·Ikke-induktiv konstruktion: Tykfilmteknologi giver i sagens natur ultra-lav induktans, ideel til højfrekvensomskiftningsapplikationer.

·Enkeltskruemontering: Nem fastgørelse til køleplader eller chassis med M3 skruer (maks. drejningsmoment 0,9 Nm).

· Præcisionstolerancer: Tilgængelig i ±1%, ±5% og ±10% for at opfylde krav til både høj nøjagtighed og generelle formål.

·Omfattende sikkerhed: Tåler 1800VAC dielektrisk styrke med isolationsmodstand >10GΩ, hvilket sikrer sikker drift i højspændingskredsløb.

Nøgleapplikationer

Hvorfor vælge RST Electric som din tykfilmsmodstandsproducent?

Direct Factory med tykfilmekspertise

Som en certificeret producent baseret i Kina bevarer vi fuld kontrol over tykfilmaflejring, lasertrimning, montering og test. Vores direkte fabrikspriser sikrer konkurrencedygtige omkostninger uden at gå på kompromis med kvaliteten.

ISO 9001 certificeret kvalitet

Vores anlæg på mere end 7.000 kvadratmeter er udstyret med automatiserede serigrafilinjer, højtemperaturfyringsovne og lasertrimningssystemer. Hver tykfilmsmodstand gennemgår:

·100% modstands- og tolerancebekræftelse

· Dielektrisk modstands- og isolationsmodstandstest

·TCR-prøvetagning i henhold til IEC 60115

· Prøvetest for temperaturcyklus, belastningslevetid og fugtighed

Custom Engineering-kapaciteter

Vi specialiserer os i tilpassede konfigurationer, der matcher dine nøjagtige specifikationer:

· Effektklassificeringer: 35W, 50W, 100W (tilgængelig specialfremstillet)

·Modstandsværdier: 0,1Ω til 1MΩ (særlige værdier tilgængelige)

·Tolerancer: ±1%, ±5%, ±10% (tilpasset ned til ±0,5%)

·TCR: ±50 til ±300 ppm/°C (brugerdefineret tilgængelig)

· Emballage: Bulkrør, tape & rulle, specialfremstillet

· Blyformning: Lige, skåret og formet, tilpasset

·Særlig screening: Højtemperaturældning, termisk cykling, indbrænding

Global tillid, lokal support

Med eksport til over 40 lande, herunder USA, Tyskland, Japan og Sydkorea, har vi fået et ry for pålidelighed. Vores flersprogede tekniske supportteam yder rådgivning før salg, applikationsudvikling og eftersalgsservice.

Ofte stillede spørgsmål

Spørgsmål: Hvad er forskellen mellem tykfilm og tyndfilmsmodstande?

A: Tykfilmmodstande bruger screentrykt cermetpasta, hvilket giver lavere omkostninger og bredere modstandsområde (0,1Ω–1MΩ) med moderat præcision. Tyndfilmsmodstande bruger sputterede metallag, hvilket giver snævrere tolerancer (±0,1%) og lavere TCR (±25 ppm/°C) til højere omkostninger. Tyk film foretrækkes til strømapplikationer; tynd film til præcisionsinstrumentering.

Sp.: Hvordan monterer jeg en TO220/TO247 modstand for maksimal effekttab?

A: Brug en passende køleplade med termisk fedt (eller termisk pude) mellem modstandstappen og kølepladen. Spænd monteringsskruen til maksimalt 0,9 Nm. Sørg for, at kølepladens overflade er flad og ren. Uden en heatsink skal effekten reduceres til 2,5W–3,5W.

Spørgsmål: Kan jeg bruge en tykfilmsmodstand til højfrekvente koblingskredsløb?

A: Ja. Tykkfilmsmodstande har iboende lav induktans, hvilket gør dem velegnede til snubberkredsløb, gate-drivmodstande og højfrekvente strømomformere. Til ekstremt kritiske applikationer tilbyder vores PRT-serie ikke-induktiv ydeevne.

Q: Hvad er den typiske levetid for en tykfilmsmodstand?

A: Med korrekt derating og tilstrækkelig afkøling kan tykfilmsmodstande fungere i årtier. Vores udholdenhedstest simulerer 1000 timer ved nominel effekt med minimal modstandsdrift.

Q: Hvordan vælger jeg den korrekte TCR til min applikation?

A: For præcisionskredsløb (f.eks. spændingsreferencer, feedbacknetværk) skal du vælge lav TCR (≤±50 ppm/°C). Til generelle applikationer er TCR op til ±300 ppm/°C acceptabelt. Vores datablad giver TCR-intervaller efter modstandsværdi.
