Open Air strømfølende modstand

Open-Air Design & Termisk Fordel

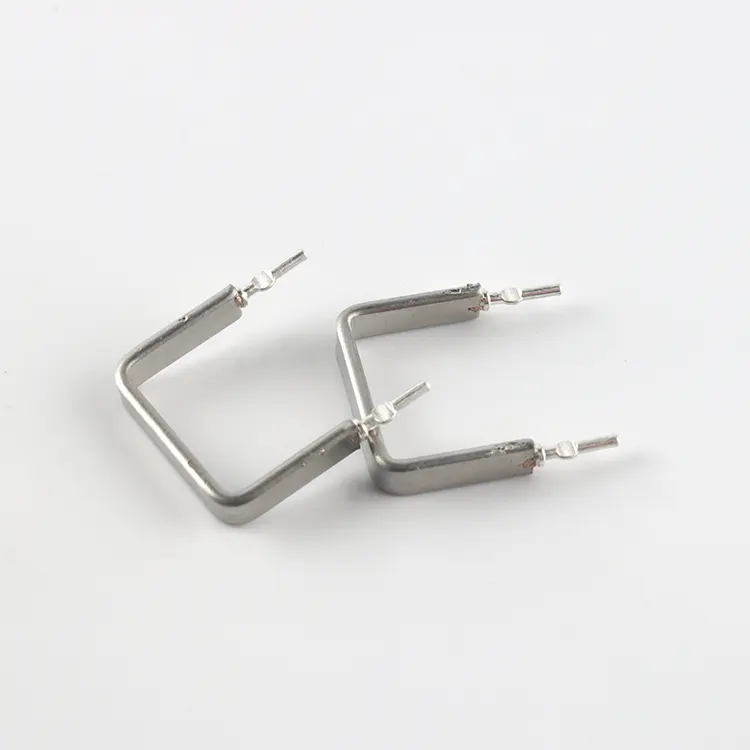

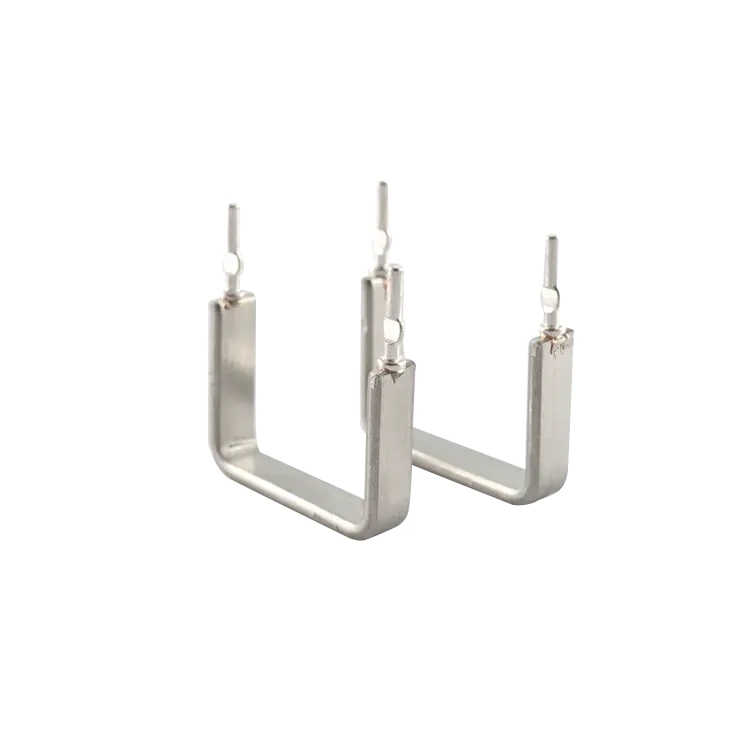

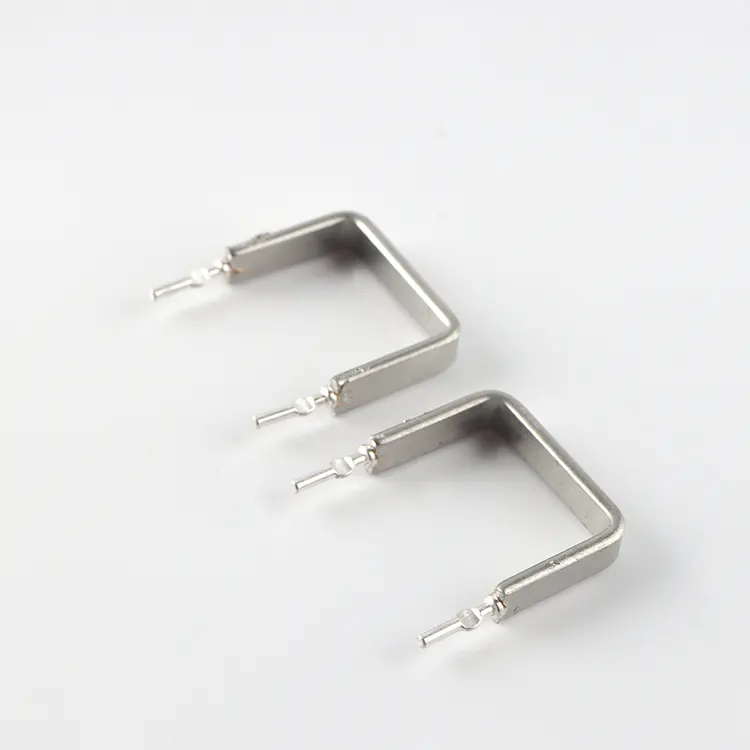

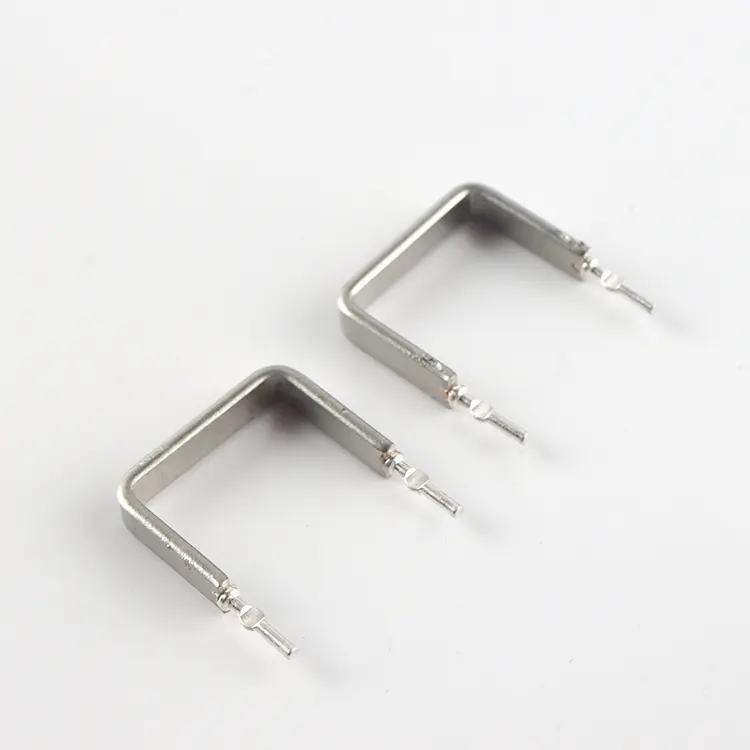

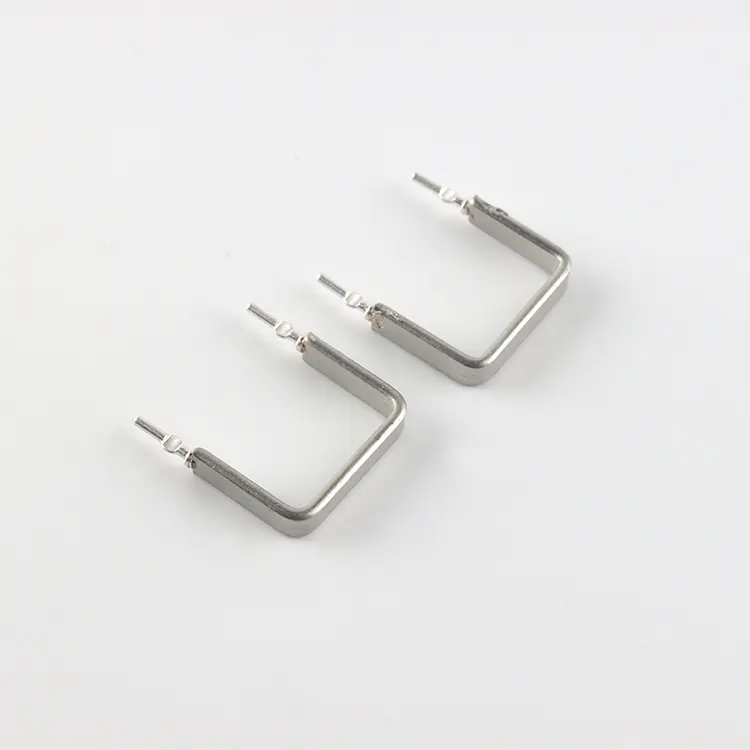

Open Air Current Sensing Resistor fra RST Electric giver en specialiseret løsning til ingeniører, der har behov for nøjagtigt at måle høje strømme i kompakte elektroniske samlinger. I modsætning til traditionelle overflademonterede shunts, der spreder varme direkte ind i printkortet, bruger denne friluftsmodstand en lodret, radial ledningskonfiguration, der placerer metallegeringsfølerelementet over printkortet. Denne unikke konstruktion skaber en luftspalte under komponenten, hvilket tillader naturlig konvektion at transportere varme væk og reducerer den termiske belastning på nærliggende spor og komponenter betydeligt - en kritisk fordel i tætpakkede effekttrin.

Kernekonstruktion og ydeevne

Kernen i denne lavohmiske modstand er et præcisionsmetallegeringselement (konstantan eller nichrom), udvalgt for dets stabile temperaturkoefficient (40 ppm/°C) og evnen til at opretholde nøjagtighed over temperaturvariationer. Elementet er formet til en friluftsløkke og understøttet af robuste fortinnet kobberledninger, der også fungerer som den elektriske forbindelse. Dette design minimerer parasitisk induktans, hvilket gør OAR-serien særligt velegnet til højfrekvente koblingskredsløb, hvor konventionelle trådviklede modstande ville introducere uacceptable faseforskydninger. Hele samlingen er Pb-fri og RoHS-kompatibel med en flammesikker konstruktion, der opfylder strenge sikkerhedskrav.

OAR-seriens specifikationer og fremstillingsekspertise

OAR-serien spænder over et modstandsområde på 5mΩ til 100mΩ - ideel til at generere spændingsfald på lavt niveau proportionalt med strømme fra flere ampere til titusinder af ampere. Standardtolerancer på ±1%, ±2% og ±5% tilgodeser både præcisionsinstrumentering og generelle applikationer. 1W, 3W og 5W strømklassifikationer dækker et bredt spektrum af anvendelser, fra CPU-kernestrømovervågning til batteriafladningsdetektion. Som en betroet producent af åben luftstrømsfølende modstande i Kina, kombinerer RST Electric over 10 års præcisionsmodstandsteknik med streng kvalitetskontrol for at levere komponenter, der giver nøjagtig, pålidelig strømfeedback i krævende kraftelektronik.

Teknisk specifikation

Produktegenskaber

Vores Open Air Current Sensing Resistor er specielt designet til præcise strømdetektionsscenarier, der fuldt ud opfylder de strenge krav i kraftelektronikområdet.

Vi anvender et åbent lodret strukturdesign, der hæver modstandselementet over PCB-kredsløbskortet for at danne et bundluftspalte. Dette giver mulighed for hurtig varmeafledning gennem naturlig konvektion, hvilket effektivt reducerer termisk stress på tilstødende kredsløb og følsomme komponenter. Dette design er særligt fordelagtigt i tætpakkede strømmoduler, hvilket forbedrer den samlede stabilitet betydeligt.

Produktets modstandsværdi dækker et ultralavt område på 5mΩ til 100mΩ, hvilket muliggør stor strømmåling, samtidig med at strømtab og spændingsfald reduceres. Den er udstyret med en lav temperaturkoefficient på 40 ppm/°C, der opretholder modstandsstabilitet i temperaturskiftende miljøer og sikrer nøjagtigheden af ​​strømdetektion, velegnet til dynamiske arbejdsscenarier.

Produktet har en åben-sløjfe ikke-viklet struktur, der minimerer parasitisk induktans og tilpasser sig til højfrekvente koblingskredsløb, hvilket undgår faseskift. Kernekomponenterne er lavet af præcisionslegeringer såsom kobber-nikkel (CuNi) og nikkel-chrom (NiCr), kombineret med en fuldsvejst struktur, hvilket sikrer stærke mekaniske og elektriske forbindelser, der kan modstå vibrationer og termisk belastning, med en lang levetid.

Derudover er produktet kompakt i størrelsen, med et lodret layout, der i væsentlig grad sparer plads på printkort sammenlignet med horisontale aksiale eller store SMD-shuntmodstande, der opfylder kravene til tæt layout. Radiale ledninger kan tilpasse sig standard PCB-huldiametre, kompatible med bølgelodning og manuel samling, balancering af automatiseringsproduktion og manuel betjeningsbehov, samtidig med at de overholder RoHS-standarder, med en brandsikker struktur, der opfylder sikkerheds- og miljøbeskyttelseskravene for industri- og forbrugerelektronik, med tolerancer så lave som ±0,5 %, velegnet til højpræcisionsdetekteringsscenarier.

Produktapplikationer

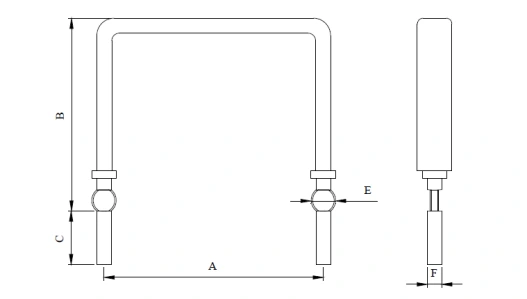

Tegning og mål

Pakke og forsendelse

RST Electric lægger stor vægt på transportsikkerheden for hver åben luftstrømsfølende modstand. Den har formuleret en omfattende pakke- og leveringsplan for at sikre, at produkterne bliver leveret intakte til kunderne og for at garantere købsoplevelsen.

Med hensyn til batch-emballage placeres hver modstand i en stødsikker pose med skumpolstring og placeres derefter i en bølgepapkasse. Dette forhindrer effektivt ledningerne i at bøje og komponenterne i at deformere, hvilket undgår skader fra kollisioner under transport. Til blydelene bruger vi skumendekapper eller plastblypositioneringspuder til at fastgøre dem, hvilket sikrer, at ledningerne forbliver lige og ikke påvirker den efterfølgende installation og brug.

For hver forsendelse vil vi vedhæfte en pakkeliste og inspektionscertifikat med varerne, hvilket letter kundens accept og verifikation og opfylder kravene til overensstemmelsesgennemgang. Forsendelsesmetoden er fleksibelt tilpasset forskellige indkøbsmængder: Små batchordrer sendes af internationale eksprestjenester som DHL, FedEx og UPS med hurtig levering; mellemstore batchordrer vælges til lufttransport, afbalancering af leveringstid og omkostninger; store batchordrer sendes med søtransport, hvilket reducerer transportomkostningerne og opfylder fuldt ud kundernes leveringstidskrav.

Inden alle produkter pakkes, vil der blive udført 100 % elektrisk test, med fokus på at detektere modstandsværdien og tolerancen, og også udføre visuelle inspektioner af udseendet for at sikre, at hvert produkt lever op til de etablerede ydeevnestandarder, og at der ikke produceres substandardprodukter.

Vores virksomheds kernestyrke

Som en juridisk certificeret producent i Kina har RST Electric været dedikeret til produktionen af ​​Open Air Current Sensing Resistors i over 10 år. Ved at fokusere på det specialiserede område har det demonstreret sine professionelle evner og blevet et pålideligt valg for globale kunder.

RST Electric opnår fuld-proces autonom kontrol. Fra materialevalg af metallegeringer, komponentformning, svejsning til slutproduktinspektion, udføres alle opgaver selvstændigt af det interne team. Hvert trin er strengt kontrolleret for at sikre stabil og ensartet produktkvalitet. Vi overholder fabrikkens direkte forsyningsmodel med gennemsigtig omkostningsstruktur og ingen yderligere prisstigninger på nogen mellemled. Dette giver kunderne mulighed for at købe højkvalitets modstande i OAR-serien til mere rimelige omkostninger.

RST Electric har en ISO 9001-certificeret produktionsbase, udstyret med en dedikeret produktionslinje til lav-ohm præcisionsmodstande. Hvert produkt gennemgår 100 % elektrisk test, og intern termisk ydeevne og pålidelighedstest udføres også for at verificere effektiviteten af ​​åben køling. Et erfarent ingeniørteam fokuserer på aktuelle detektionsløsninger inden for kraftelektronikområdet og kan præcist opfylde kundernes behov.

RST Electrics produkter eksporteres til mere end 40 lande, herunder Tyskland, USA, Japan, Sydkorea og Brasilien. Det er en pålidelig leverandør til globale kraftproducenter, bilelektronikvirksomheder og industrielle drevproducenter. Det har akkumuleret rig erfaring med ultra-lav modstand og højpræcision strømdetektionsapplikationer.

RST Electric tilbyder fuld tilpasning. Effekt, modstandsværdi, tolerance, materiale, trådformning og trådbelægning kan alle tilpasses efter kundens krav. Samtidig giver det en fleksibel leveringsperiode på 10 til 25 arbejdsdage, komplet teknisk dokumentation, 12 måneders garanti og fjernfejldiagnose og teknisk support. Det sikrer hele processen med kundeindkøb og produktintegration.
