RCD Load Bank er forkortelsen af Resistive-Capacitive-Diode Load Bank, som er en speciel belastningssimuleringsenhed, der integrerer modstand (R), kapacitans (C) og diode (D). Dens hovedfunktion er at simulere enfasede eller trefasede ensretterbelastninger, såsom skiftende strømforsyninger, LED-drivere, batteriopladere og front-stage ensretterbroen af invertere osv., som er ikke-lineære belastninger og deres elektriske egenskaber.RST elektrisktilbyder også en rækkebelastningsbankeri forskellige specifikationer. Du er velkommen til at komme og høre om køb!
Det typiske træk ved RCD Load Bank er, at indgangsstrømmen er i et pulslignende mønster, der indeholder rigelige harmoniske komponenter (især den tredje harmoniske), med en lav effektfaktor og stærkt forvrænget strømbølgeform. RCD-lastkabinettet kan virkelig reproducere sådanne hårde belastningsforhold og bruges til at teste strømforsyningers, generatorers, UPS'ers, inverters osv.s tilpasningsevne til ensretterbelastninger, den harmoniske undertrykkelseseffekt og ydeevnen af effektfaktorkorrektion (PFC) kredsløb.

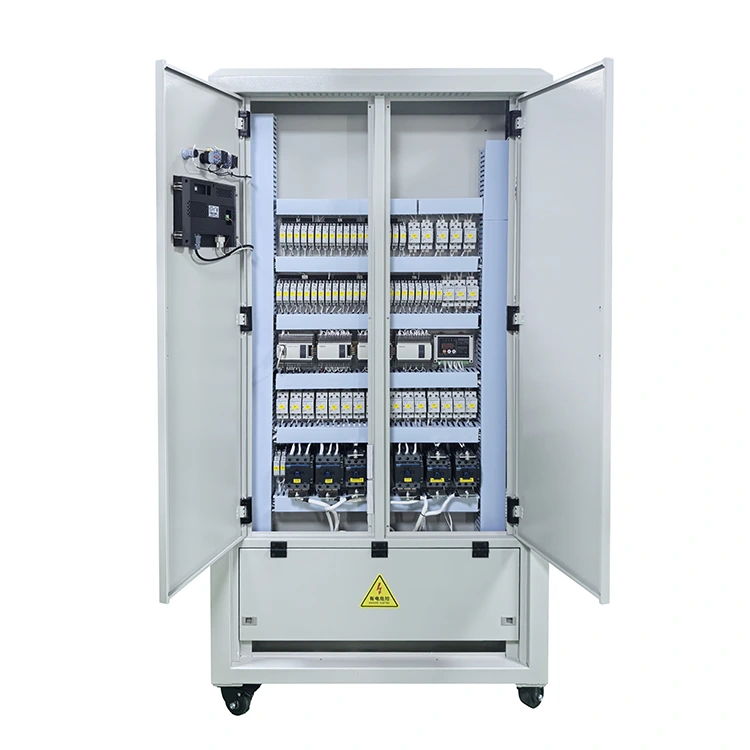

RCD-belastningsbanken er sammensat af flere strømmodstande, AC- eller DC-kondensatorer og effektdioder (typisk højstrøms-hurtiggendannelsesdioder) i et programmerbart array. Den almindelige topologi er en trefaset ensretterbro (hver fase har modstande og kondensatorer forbundet i serie, og dioder danner en broensretter), med modstande eller kondensatorer forbundet parallelt ved udgangsenden. Ved at styre aktiveringen og deaktiveringen af forskellige modstands-, kondensator- og diodekredsløb kan forskellige niveauer af DC-side belastningseffekt, forskellige størrelser af filterkondensatorer og forskellige ledningsvinkler af strømbølgeformer simuleres.
Specifikt bestemmer modstandene belastningens aktive effekt, kondensatorerne påvirker glatheden af den ensrettede udgang og ledningsvinklen for indgangsstrømmen (jo større kondensatoren er, jo højere spidsstrømmen og jo mere alvorlige er harmoniske), og dioderne opnår konverteringen fra AC til DC. Enheden er også udstyret med et kølesystem, overstrømsbeskyttelse og en dataindsamlingsenhed, som kan vise nøgleparametre i realtid såsom indgangsspænding, strøm, aktiv effekt, harmonisk forvrængningshastighed (THD) og spidskoefficient.
1) Generator med ensretterbelastningstest: For eksempel backup strømforsyning til kommunikationsbasestationer, højspændings DC strømforsyningssystem til datacentre. Dette tester spændingsbølgeformsforvrængning, frekvensudsving og overophedningsforhold for generatoren, når den bærer belastninger af switch-strømforsyningstypen.
2) Verifikation af UPS ikke-lineær belastningsevne: I henhold til IEC 62040-3-standarden skal UPS være i stand til at drive en ensretterbelastning med en spidskoefficient på 3:1 uden at blive beskadiget. RCD Load Bank er det anbefalede testudstyr i standarden.
3) Inverter og frekvensomformerens input-ydeevnetest: Simuler den harmoniske indsprøjtning fra front-stage ensretterbroen af motordriveren til strømnettet for at teste effektiviteten af strømkvalitetskompensationsenheden.
4) Luftfartsstrømforsyning og test af skibsstrømsystem: Et stort antal elektroniske enheder på fly og skibe bruger jævnstrømsforsyning. RCD-lasteskabet kan bruges til jordforbindelsestest.
5) Evaluering af harmonisk filterydelse: Bekræft undertrykkelseseffekten af passive eller aktive filtre på de harmoniske, der genereres af ensretterbelastninger.
- Power Rating: Vælg baseret på den nominelle kapacitet af det testede udstyr. Den er typisk mellem 1kW og 500kW, og flere enheder kan tilsluttes parallelt.
- Peak Factor: Den typiske peak-faktor (CF, spids-/gennemsnitsværdi) for en typisk ensretterbelastning kan nå op på 2,5 til 3,5. RCD-belastningsbanken bør være i stand til at modstå transiente spidsstrømme uden at udløse overstrømsbeskyttelse.
- Harmonisk spektrum: Ideelt set bør den 5., 7. og 11. harmoniske genereret af den trefasede ensretterbelastning overholde standarderne. Avancerede modeller kan justere kapacitansværdien for at ændre den harmoniske fordeling.
- Kontroltilstand: Understøtter manuel skift eller berøringsskærmprogrammering. Forudindstil forskellige belastningskurver (såsom gradvist at øge DC-sidemodstanden).
- Sikkerhedsbeskyttelse: Skal have overtemperatur-, overstrøms- og kortslutningsbeskyttelse samt et omvendt spændingsabsorptionskredsløb til diodemodulet for at forhindre spændingsspidser i at beskadige komponenter. På grund af tilstedeværelsen af dioder og kondensatorer kan der desuden være resterende jævnspænding inde i udstyret. Derfor skal der designes et automatisk afladningskredsløb, og der skal gives en tydelig advarsel på betjeningspanelet.
Resistive belastninger simulerer glødelamper og elektriske varmeledninger, hvor strømmen er sinusformet og effektfaktoren er omtrent lig med 1; resistive-induktive belastninger simulerer motorer og transformere, med strømforsinkelse, men bølgeformen er stadig sinusformet; mens RCD-belastninger simulerer ensretning af ikke-lineære belastninger, hvor strømbølgeformer er skarpe impulser, der indeholder en stor mængde harmoniske. Derfor kan strømforsyninger, der kun består testene med resistive eller resistive-induktive belastninger, stadig støde på problemer såsom ustabil udgangsspænding, overophedning og falske alarmer, når de rent faktisk bærer ensretterbelastninger. RCD Load Bank udfylder dette testgab og er et nødvendigt udstyr til high-end strømforsyningsforskning og udvikling og certificeringslaboratorier.
