Højkvalitets producent af tilpasset rørformet trådviklet modstand

Tubular Wirewound Resistor er en traditionel, men stadig meget udbredt højeffektmodstandskomponent. Dens struktur involverer ensartet vikling af legeringsmodstandstråde (såsom kobber-nikkel, kobber-mangan eller nikkel-chrom-legering) på et højrent keramisk rør (aluminiumoxid eller talkumporcelæn), med de to ender ført ud gennem metalhætter eller skrueterminaler. Overfladen er belagt med et lag højtemperaturbestandig isolerende og flammehæmmende maling (organisk siliciumharpiks eller epoxyharpiks). Dette design giver modstanden ekstrem høj varmebestandighed, mekanisk styrke og langtidsstabilitet. Det keramiske rør fungerer ikke kun som rammen, men hjælper også med varmeafledning, da keramiske materialer har bedre varmeledningsevne end almindelig plast og kan modstå temperaturer op til 300-500°C uden at blive blødgjort.

RST elektrisktilbyder forskellige typerBremsemodstande. Kom og forhør dig om køb!

Præstationskarakteristika

Effektområdet strækker sig fra nogle få watt til flere kilowatt (typisk 20 W til 15 kW), mens modstandsværdier spænder fra 0,1 Ω til flere hundrede kΩ. Nøjagtigheden er typisk ±5 % eller ±10 %, selvom højpræcisionskvaliteter på ±1 % også er tilgængelige. På grund af deres viklede konstruktion udviser disse modstande relativt høj induktans og er derfor uegnede til højfrekvente kredsløb; de er dog ideel til strømforsyning, bremsning, foropladning, afladning og bufferapplikationer, der opererer ved strømledningsfrekvenser eller lave frekvenser (<1 kHz). Den primære fordel ved rørformede trådviklede modstande er deres robuste overbelastningsevne; de kan modstå kortvarige strømstød på op til 10 gange deres nominelle effekt uden at lide skade. Desuden udviser deres modstandsværdi minimal variation med temperaturen (med en typisk temperaturkoefficient på ±50 til ±300 ppm/°C). Overfladebelægningen skal opfylde UL94 V-0 flammehæmmende standard og forblive fri for revner eller afskalning selv under høje temperaturforhold.

Ansøgningsscenarie

Indgangsspændingsgrænse for omskiftning af strømforsyning (alternativ til NTC-termistor, men trådviklet modstand er mere stødbestandig), foropladningskredsløb til DC-bus af frekvensomformer, afladningsmodstand til højspændingskondensator, shuntmodstand til svejsemaskine, udgangseffektmodstand (dummy-belastning) til lydmodstandsforstærker, elevator-effektforstærker, osv. Tubular Wirewound Resistor bruges ofte som varmeelement i affugtningsvarmere.

Udvælgelsestips

1) Effekt: Beregn I²R baseret på steady-state-strømmen i kredsløbet og efterlad en margin på mindst 50 %;

2) Modstand: Bestem i henhold til Ohms lov og målspændingsfaldet;

3) Spændingsværdi: Krybeafstanden mellem metalstøtterne i begge ender af det keramiske rør skal opfylde sikkerhedsstandarder (såsom UL, CE-krav);

4) Installationsmetode: Kan installeres vandret eller lodret, men sørg for god ventilation rundt for at undgå varmeakkumulering.

View as

Power Wirewound modstand

RST Electric præsenterer en højtydende Power Wirewound Resistor, der er udviklet til krævende strømapplikationer. Med et præcisionsviklet element på et højrent keramisk rør med silikonebelægning, leverer denne Wirewound-modstand fremragende stabilitet, højtemperaturdrift og iboende ikke-induktive egenskaber. Med effektmærker fra 50W til 10kW og modstandsintervaller fra 0,1Ω til 10kΩ, er den ideel til strømforsyninger, motordrev, medicinsk udstyr og vedvarende energisystemer. Tilgængelig i ±1 % og ±5 % tolerancer med TCR-muligheder fra ±50 ppm/°C til ±350 ppm/°C, denne højeffekt trådviklede modstand sikrer pålidelig ydeevne i både kontinuerlige og pulserende belastningsapplikationer.

Se mere >> Send forespørgsel >>

Glasagtig emalje modstand

RST Electric præsenterer Vitreous Enamel Resistor – en robust, højpålidelig strømmodstand udviklet til industrielle og kommercielle applikationer, der kræver enestående miljøbeskyttelse. Med et præcisionsviklet element på et keramisk rør, forseglet under en smeltet glasagtig emaljebelægning, leverer denne glasagtige emaljemodstand overlegen modstand mod fugt, termisk stød og mekanisk belastning. Med effektmærker fra 8W til 500W og modstandsintervaller fra 0,1Ω til 91kΩ, er den ideel til strømforsyninger, motordrev, testudstyr og industrielle kontroller. Fås i både faste (RX20) og justerbare (RXG) konfigurationer, denne emaljebelagte trådviklede modstand sikrer langsigtet stabilitet i de mest krævende driftsmiljøer.

Se mere >> Send forespørgsel >>

Justerbar trådviklet modstand

RST Electric præsenterer Justerbar Wirewound Resistor – en alsidig strømmodstand designet til applikationer, der kræver kredsløbsafstemning, brugerdefinerede modstandsværdier eller udstyrskalibrering. Med et præcisionsviklet element på et keramisk rør med slidstærk silikonebelægning og en justerbar luge, tillader denne justerbare Power Wirewound Resistor finjustering fra 10 % til 90 % af den fulde modstandsværdi. Med effektmærker fra 50W til 2500W og modstandsintervaller fra 0,1Ω til 10kΩ, er den ideel til motordrev, strømforsyninger, testudstyr og industrielle kontroller, hvor fleksibilitet og pålidelighed er afgørende. Tilgængelig i ±5 % og ±10 % tolerancer med lav TCR (≤300 ppm/°C), denne rørformede wirewound justerbare modstand leverer ensartet ydeevne i både kontinuerlige og intermitterende applikationer.

Se mere >> Send forespørgsel >>

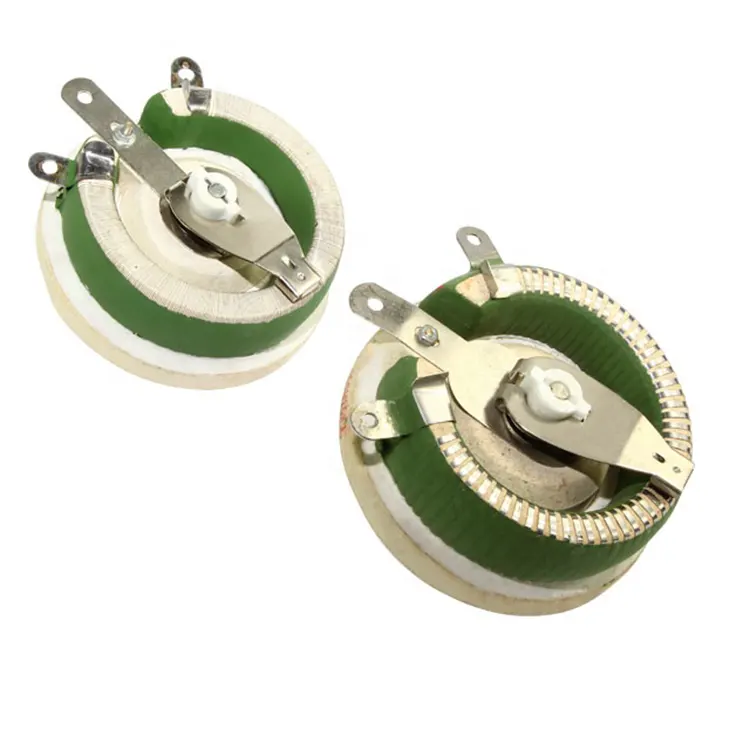

Trådviklet Rheostat

RST Electric introducerer den klassiske Wirewound Rheostat – en manuelt justerbar effektmodstand designet til applikationer, der kræver jævn, kontinuerlig variation af strøm eller spænding. Med en robust keramisk kerne med synligt trådviklet element og en glidende kontaktarm leverer denne Wirewound Rheostat pålidelig ydeevne inden for motorhastighedskontrol, lysdæmpning, laboratorieeksperimenter og industrielt udstyrskalibrering. Med effektklassificeringer fra 25W til 500W og modstandsintervaller fra 1Ω til 5kΩ (tolerance ±5%), giver den en enkel, omkostningseffektiv løsning til praktisk justering i undervisnings-, industri- og vedligeholdelsesmiljøer.

Se mere >> Send forespørgsel >>

RST Electric er en professionel Rørformet trådviklet modstand producent og leverandør i Kina. Vi byder dig hjertelig velkommen til engrosprodukter af høj kvalitet til konkurrencedygtige priser fra vores fabrik.
