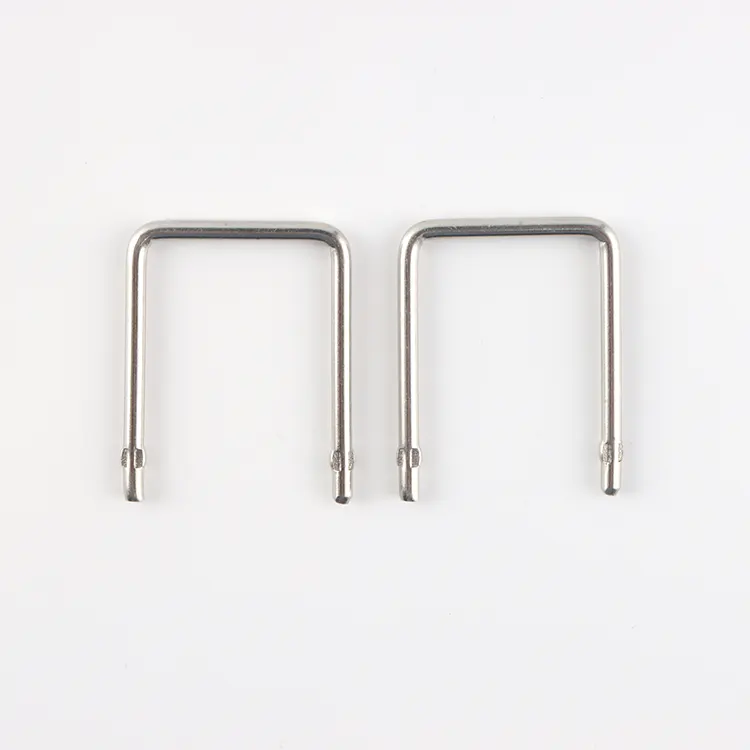

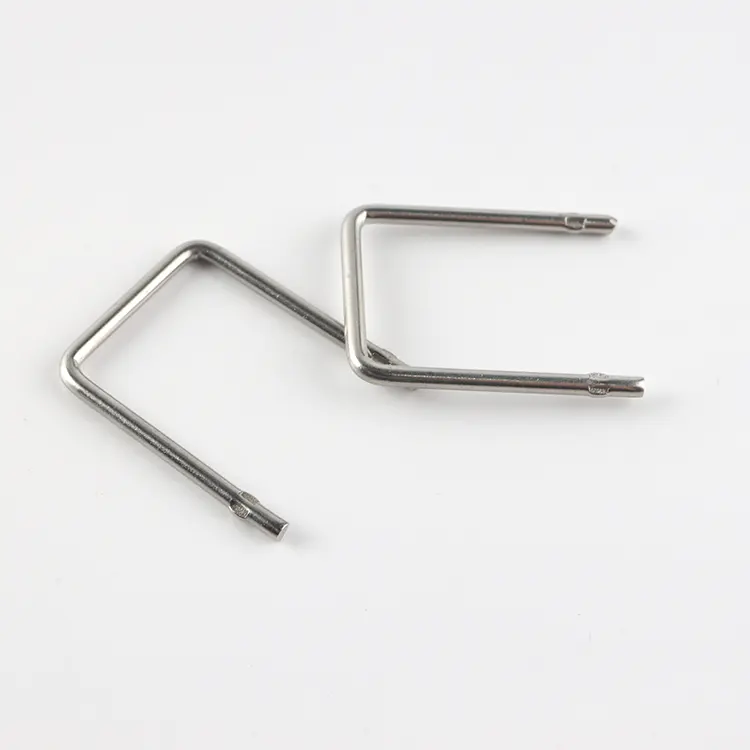

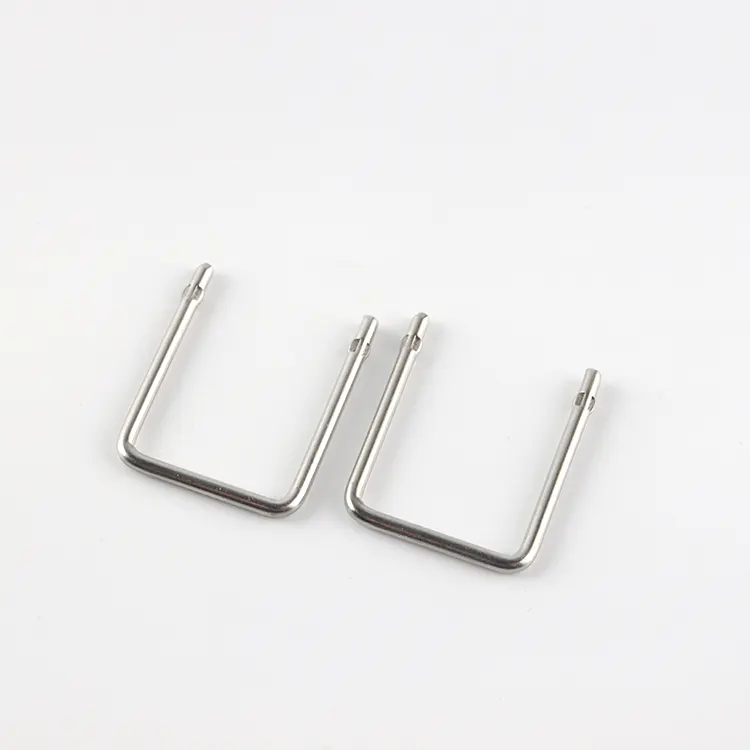

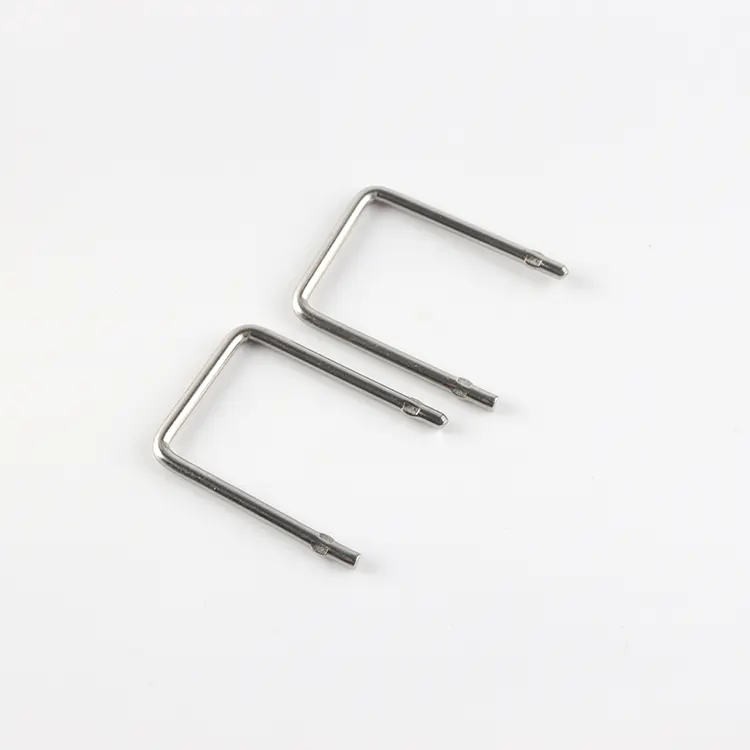

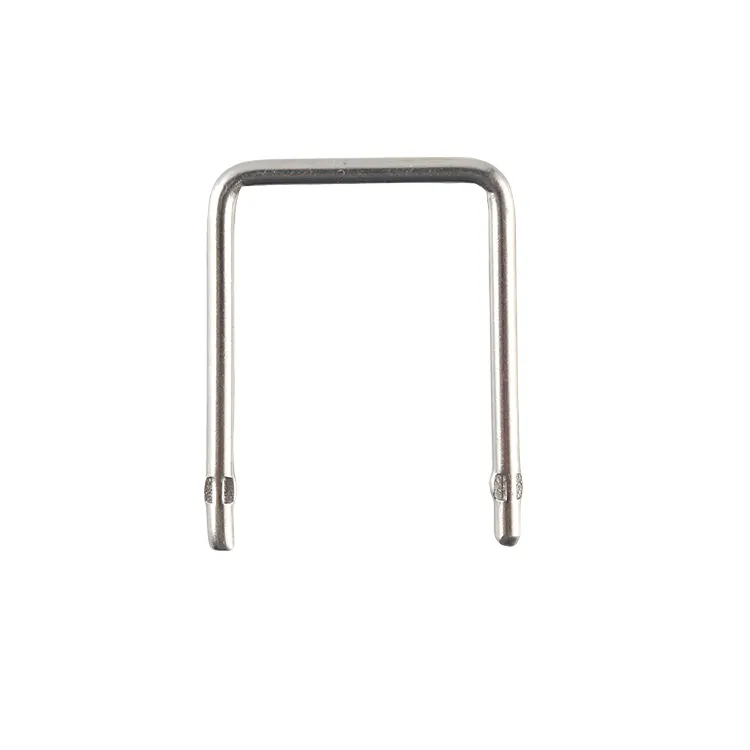

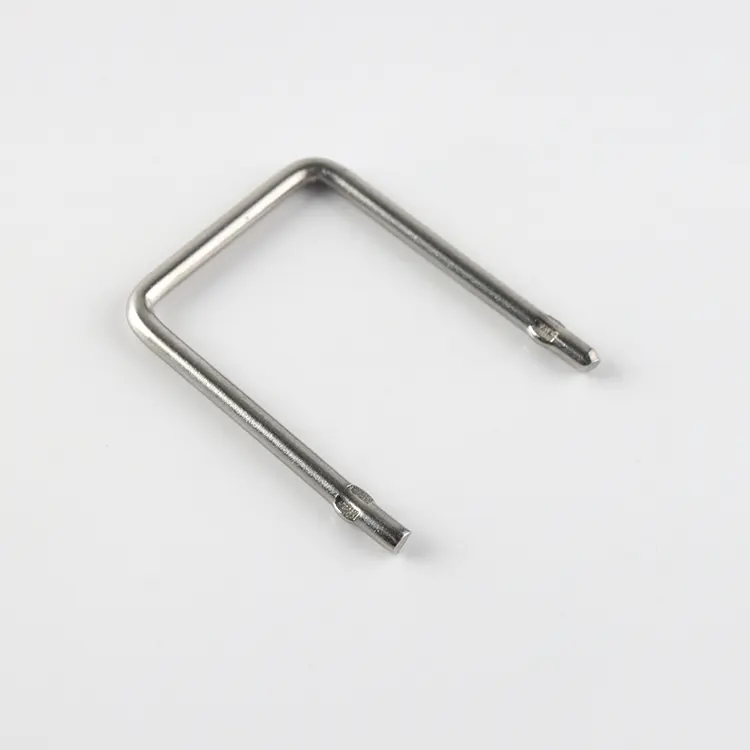

Metallegering Strømfølende modstand

Design fordele

Metal Alloy Current Sense Resistor fra RST Electric giver en yderst stabil, lavinduktans løsning til måling af DC- og AC-strømme i moderne kraftelektronik. Designet specielt til applikationer, hvor bordpladsen er begrænset, og nøjagtigheden er altafgørende, bruger denne lav ohm-modstand et præcisionsmetallegeringselement (manganin eller lignende), der tilbyder en fremragende kombination af lav temperaturkoefficient, høj overspændingsevne og langsigtet stabilitet. Den lodrette, radiale ledningspakke tillader modstanden at stå oprejst, hvilket minimerer dens fodaftryk, mens den fremmer naturlig luftcirkulation omkring elementet - en kritisk fordel i tætte layouts, hvor varmeafledning er et problem.

Strukturel optimering

Konstruktionen af ​​denne metalelementmodstand er optimeret til både elektrisk ydeevne og mekanisk pålidelighed. Det resistive element er fremstillet af en højstabilitetslegering med en temperaturkoefficient så lav som ±50 ppm/°C, hvilket sikrer, at modstandsværdien forbliver praktisk talt konstant over hele driftstemperaturområdet. Elementet svejses derefter til fortinnede kobberledninger og indkapsles i et flammehæmmende hus, der giver mekanisk beskyttelse, samtidig med at det åbne luftdesign maksimerer køling. Den resulterende komponent tilbyder ultra-lav induktans, hvilket gør den velegnet til højfrekvente koblingskredsløb, hvor konventionelle trådviklede modstande ville introducere uønsket faseforskydning eller spændingsspidser.

Specifikationer for modstand og strøm

FLQ53-serien spænder over et modstandsområde på 2mΩ til 50mΩ, med strømværdier fra 2,5A op til 21A, svarende til typiske spændingsfald på 50mV til 100mV i fuld skala - ideel til direkte grænseflade med analog-til-digital-omformere og operationsforstærkere. Standardtolerancer på ±1%, ±2% og ±5% tilgodeser både præcisionsinstrumentering og generelle applikationer.

Som en betroet producent af metallegeringer af strømfølende modstande i Kina, kombinerer RST Electric over 10 års præcisionsmodstandsteknik med streng kvalitetskontrol for at levere komponenter, der giver nøjagtig, afdriftsfri strømfeedback i de mest krævende miljøer.

Teknisk specifikation

Produktegenskaber

1.Ultra-lave modstandsværdier – Fra 2mΩ til 50mΩ, hvilket muliggør nøjagtig måling af strømme fra nogle få ampere til over 20A med minimalt strømtab og lavt spændingsfald.

2. Lav temperaturkoefficient (TCR) – ±50 ppm/°C til ±100 ppm/°C sikrer stabile modstandsværdier på tværs af temperaturvariationer, kritisk for præcis strømføling.

3. Ekstremt lav induktans – Metallegeringskonstruktion eliminerer praktisk talt parasitisk induktans, hvilket gør den ideel til højfrekvente omskiftningskredsløb og hurtig transientrespons.

4. Bredt strømområde – Dækker 2,5A til 21A i en enkelt serie, hvilket giver designfleksibilitet på tværs af flere effektniveauer.

5. Kompakt lodret fodaftryk – Radial-bly opretstående design minimerer PCB-arealforbruget, hvilket tillader tæt komponentplacering.

6.Høj stabilitet og pålidelighed – Præcisionsmetallegeringselement tilbyder fremragende langtidsstabilitet og modstandsdygtighed over for termisk cykling.

7. Flammehæmmende belægning – Indkapslet i et holdbart, flammehæmmende materiale, der opfylder sikkerhedskrav til industri- og forbrugerelektronik.

8. Præcisionstolerancer – Tilgængelig i ±1%, ±2%, ±5% og ±10% for at imødekomme både højnøjagtighed og omkostningsfølsomme designs.

9.Customizable Parameters – Specielle modstandsværdier, blydannelse og matchede par tilgængelige til applikationsspecifikke krav.

10. Nem PCB-integration – Standard radial blydeling (5 mm til 50 mm afhængig af strømstyrke) kompatibel med automatiseret indføringsudstyr.

Produktapplikationer

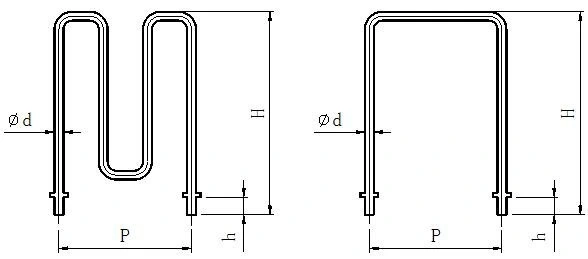

Tegning og mål

Pakke og forsendelse

RST Electric sikrer sikker levering af enhver metallegering strømfølende modstand:

● Bulkemballage: Modstande pakkes i antistatiske poser med skumpolstring og placeres derefter i bølgekartoner for at forhindre blybøjning og elementdeformation.

● Ledningsbeskyttelse: Ledninger holdes lige med skumendekapper eller blydannende plastikafstandsstykker.

● Dokumentation: Pakkelister og kontrolcertifikater følger med hver forsendelse.

● Fragtmuligheder: Ekspresbud (DHL/FedEx/UPS) for små mængder, luftfragt for mellemstore mængder, søfragt for bulkordrer.

FAQ

Q: Hvorfor valgte du RST Electric?

A: Vi har været dybt involveret i feltet af metallegeringsstrømdetektionsmodstande i over 10 år. Vi har en ISO 9001-certificeret produktionsbase. Vi kontrollerer uafhængigt hvert trin fra valg af legering, formning til detektion gennem hele processen, uden nogen mellemliggende trin. Dette sikrer højere omkostningseffektivitet. Desuden har Metal Alloy Current Sense Resistor høj præcision og god varmeafledning og er velegnet til forskellige strømelektroniske scenarier.

Sp.: Hvilke tilpasningstjenester understøttes?

A: Fulddimensionel tilpasning er understøttet, herunder strømstyrke (2,5A - 21A), modstandsværdi (2mΩ - 50mΩ), tolerance (så lav som ±0,5%), blydannelse (inklusive tilpasset støttehøjde), blybelægning (tin-bly, ren tin, guldbelægning), samt personlige justeringer af parametre, TCR, etc.

Q: Hvad er kvalitetsgarantierne?

A: Hver metallegeringsstrømfølermodstand gennemgår 100 % elektrisk test (modstandsværdi, tolerance, TCR), og interne pålidelighedstest udføres for at verificere stabiliteten under temperatur- og strømcyklus. Vi følger nøje ISO 9001-standarden for at sikre, at hvert produkt opfylder kvalitetskravene til industriel kvalitet.

Q: Hvad er leverings- og eftersalgsgarantierne?

A: For standardspecifikationsprodukter er leveringsperioden 7-10 dage; for tilpassede produkter er det 10-15 dage. Fuldstændige testrapporter, materialecertifikater osv. vil blive leveret sammen med varerne. Vi tilbyder 12 måneders garanti. Fjernfejldiagnose, levering af reservedele og teknisk support vil blive leveret. Der kan også tilbydes hjælp til at fuldføre produktintegration og fejlfinding.
