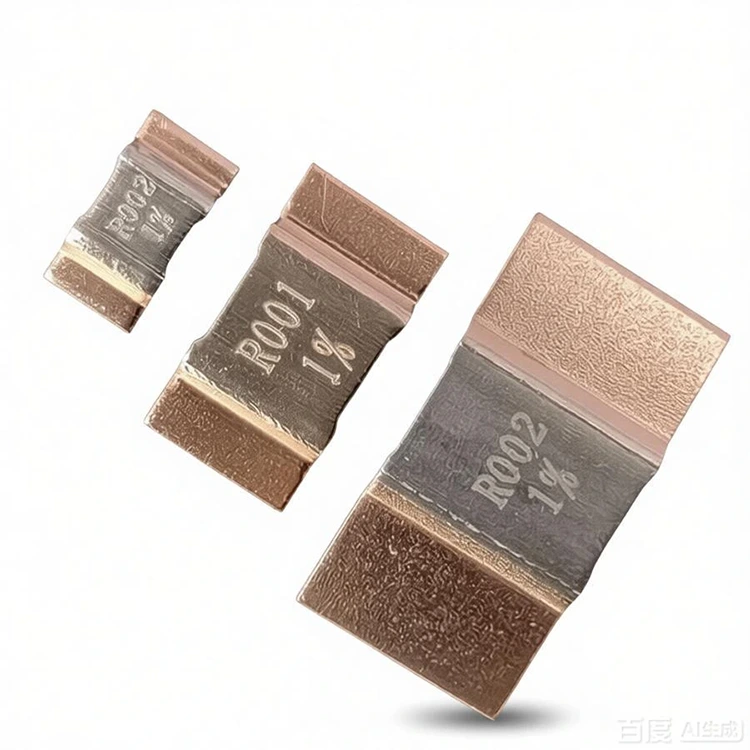

Bare Alloy Current Sense Resistor

Bare Alloy Current Sense Resistor fra RST Electric repræsenterer state-of-the-art inden for præcision strømfølende teknologi. Denne Surface Mount Shunt er designet til applikationer, hvor bordpladsen er af høj kvalitet, og målenøjagtighed er altafgørende, og bruger en avanceret elektronstrålesvejseproces til at forbinde et højstabilt legeringsmodstandselement med rene kobberelektroder. Denne helmetalkonstruktion eliminerer den parasitære induktans og termiske EMF, der er almindelige i konventionelle tykfilms- eller trådviklede shunts, hvilket muliggør hurtig, nøjagtig strømdetektion i højfrekvente kredsløb.

Kernemateriale

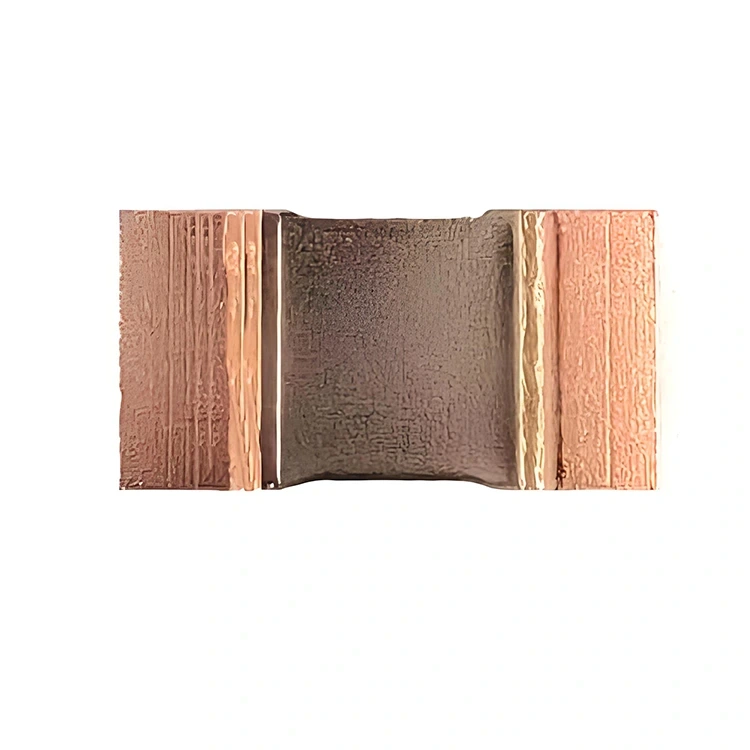

Kernen i denne Low Ohm Resistor er et præcisionslegeringselement, der fås i tre materialevalg: Manganin (CuMn) til lav TCR-applikationer, Karma (NiCr) for overlegen stabilitet og FeCrAl (jern-krom-aluminium) til højtemperaturmiljøer. Elementet er elektronstrålesvejset til rene kobberafslutninger, hvilket skaber en monolitisk struktur med minimal kontaktmodstand og enestående mekanisk styrke. Resultatet er en modstand, der er i stand til at modstå høje overspændingsstrømme, termisk cykling og langvarig ældning uden drift.

WSN-serien fås i fire standard overflademonterede fodspor:

● 2512 (6,4×3,2 mm) – 3W rating, ideel til kompakte effekttrin

● 3920 (10×5,2 mm) – 5W rating, optimeret til bilindustrien og industrielle applikationer

● 5930 (15×7,2 mm) – 7W-rating, til højstrømsbusskinner og batteripakker

● 2726 (6,95×6,6 mm) – 5W rating, unikt lavprofil kvadratisk format til tætte layouts

Modstandsværdier spænder fra en brancheførende 0,1mΩ op til 5mΩ, med tolerancer så snævre som ±0,5% og TCR så lave som ±100 ppm/°C (manganin). Hver enhed gennemgår strenge pålidelighedstests i henhold til AEC-Q200-standarder, herunder temperaturcyklus, højtemperaturopbevaring, belastningslevetid og fugtig varmeeksponering.

Som en betroet producent af Bare Alloy Current Sense Resistor i Kina, kombinerer RST Electric over 10 års præcisionsmodstandsteknik med avancerede fremstillingsteknikker for at levere komponenter, der opfylder de mest krævende krav til automotive, industrielle og vedvarende energianvendelser.

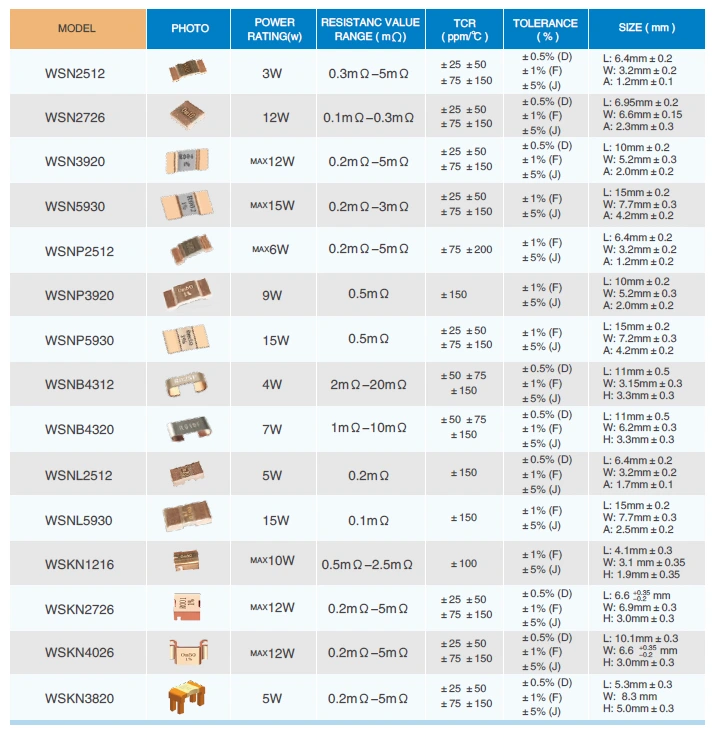

Teknisk specifikation

Produktegenskaber

1. Elektronstrålesvejset konstruktion – Monolitisk legering-til-kobber-svejsning eliminerer kontaktmodstand og sikrer enestående mekanisk styrke og langsigtet stabilitet.

2.Ultra-lav modstand ned til 0,1mΩ – Muliggør nøjagtig måling af hundredvis af ampere med minimalt strømtab og spændingsfald.

3. Ekstremt lav induktans (0,5nH – 5nH) – Parasitisk induktans næsten nul tillader brug i højfrekvente omskiftningskredsløb (op til flere MHz) uden signalforvrængning.

4.Meget lav termoelektrisk EMF (<1µV/°C) – Minimerer målefejl forårsaget af temperaturgradienter på tværs af modstanden, hvilket er afgørende for præcis strømføling.

5. Flere legeringsmuligheder – Vælg Manganin (lav TCR), Karma (høj stabilitet) eller FeCrAl (høj temperatur) for at optimere ydeevnen til specifikke applikationer.

6.Industry-Standard SMD Footprints – Tilgængelig i 2512, 3920, 5930 og 2726 størrelser, kompatibel med automatiserede montageprocesser.

7.Høj strømtæthed – Op til 7W i en kompakt 5930-pakke, ideel til strømmoduler og batteripakker med begrænset plads.

8. Præcisionstolerancer – ±0,5 % tilgængelig til højnøjagtig strømmåling i BMS til biler og industrielle drev.

9. Helmetalstruktur – Intet keramisk substrat eller tykfilmsmaterialer sikrer overlegen pulshåndtering og termisk ledningsevne.

Produktapplikationer

Tegning og mål

Pakke og forsendelse

RST Electric sikrer sikker levering af alle Bare Alloy Current Sense Resistor:

● Tape & Reel Emballage: Alle WSN-seriens modstande leveres på 7-tommer eller 13-tommer ruller (antal pr. rulle: 4000 for 2512, 2000 for 3920/5930, 1000 for 2726), kompatible med automatisk samling.

● Bulk Emballage: Tilgængelig efter anmodning til prototyping eller produktion i små mængder.

● Fugtfølsomhed: Disse modstande er klassificeret som MSL 1 (ubegrænset holdbarhed) og kræver ikke særlig håndtering af fugt.

● Dokumentation: Pakkelister, inspektionscertifikater og materialeerklæringer følger med hver forsendelse.

● Fragtmuligheder: Ekspresbud (DHL/FedEx/UPS) for små mængder, luftfragt for mellemstore mængder, søfragt for bulkordrer.

FAQ

1.Q: Hvad er fordelene ved at vælge RST Electric?

A: Vi har været dybt involveret i Bare Alloy Current Sense Resistor-feltet i over 10 år. Vi er en certificeret producent med fuld kontrol over legeringsvalg, elektronstrålesvejsning og testprocesser. Der er ingen mellemtrin. Fabrikken leverer produkter direkte til en høj omkostningseffektiv pris. Vi har en ISO 9001-certificeret produktionsbase og dedikerede produktionslinjer. Hvert produkt gennemgår 100 % elektrisk test, og prøverne består AEC-Q200 pålidelighedstests i bilindustrien. Kvaliteten er stabil og kontrollerbar, og den kan præcist tilpasse sig krævende scenarier som bilindustrien og industrielle applikationer.

2. Spørgsmål: Hvilke tilpasningstjenester tilbyder din virksomhed?

A: Vi leverer omfattende tilpasningstjenester på tværs af flere dimensioner: Pakkestørrelsen understøtter standardspecifikationer såsom 2512 og 3920, såvel som brugerdefinerede størrelser; modstandsområdet er fra 0,1 mΩ til 5 mΩ, og specielle modstandsværdier kan tilpasses; tolerancen kan være så lav som ±0,1%, egnet til forskellige præcisionskrav; materialet kan være mangankobber, Kama osv. eller tilpassede legeringer; samtidig understøttes TCR-muligheden på ±100 til ±750 ppm/°C, og terminalbelægningen kan vælges som ren tin, tin-bly eller guldbelægning efter behov.

3. Q: Hvad er kvalitetsgarantierne?

A: Hver Bare Alloy Current Sense Resistor, vi producerer, gennemgår 100 % elektrisk test med fokus på kontrol af kerneparametre såsom modstandsværdi og tolerance. Prøver testes også i henhold til AEC-Q200-standarden, herunder temperaturcyklus, belastningslevetid, højtemperaturopbevaring og fugtighedstest, som fuldt ud opfylder ydeevnekravene til bilapplikationer. Vi har et ISO 9001-certificeringsproduktionssystem og et professionelt ingeniørteam dedikeret til strømdetektionsløsninger i bilindustrien, der sikrer produkternes langsigtede stabilitet og pålidelighed.

4. Q: Hvad er leveringstiden, forsendelsesmetoderne og eftersalgsgarantierne?

A: Leveringstiden er fleksibel. For produkter i standardstørrelse tager det 10-15 arbejdsdage; for tilpassede produkter tager det 15-25 arbejdsdage. Fragtmetoden kan vælges ud fra købsmængden. For små partier kan internationale kurertjenester som DHL bruges; for mellemstore partier kan luftfragt anvendes; til store partier kan søfragt bruges. Eftersalg giver 12 måneders garanti. Fjernfejldiagnose og levering af reservedele er tilgængelig. Fuldstændige dokumenter såsom testrapporter og materialecertifikater kan leveres sammen med varerne. Samtidig ydes teknisk support til produktintegration gennem hele processen for at sikre en bekymringsfri købsoplevelse.
