Strømfølende modstand

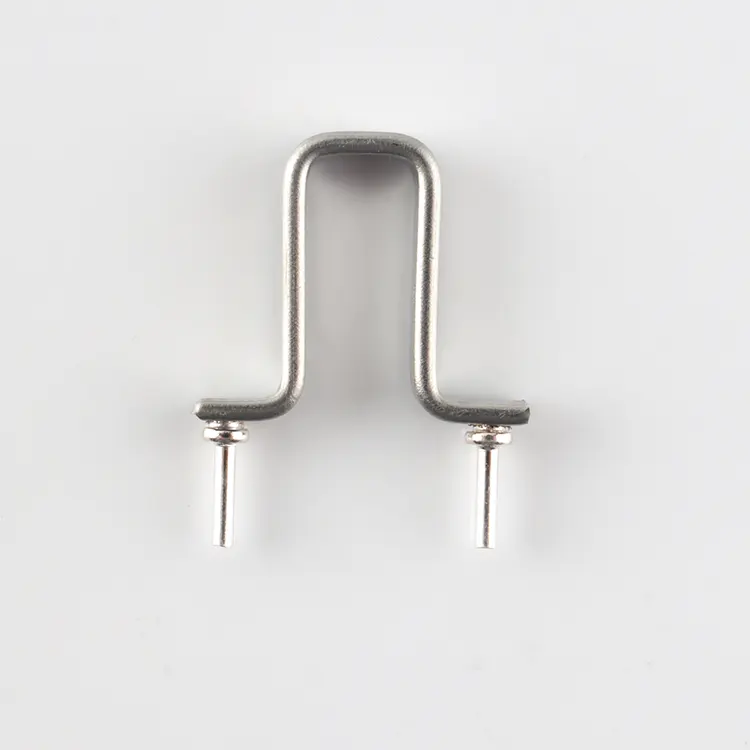

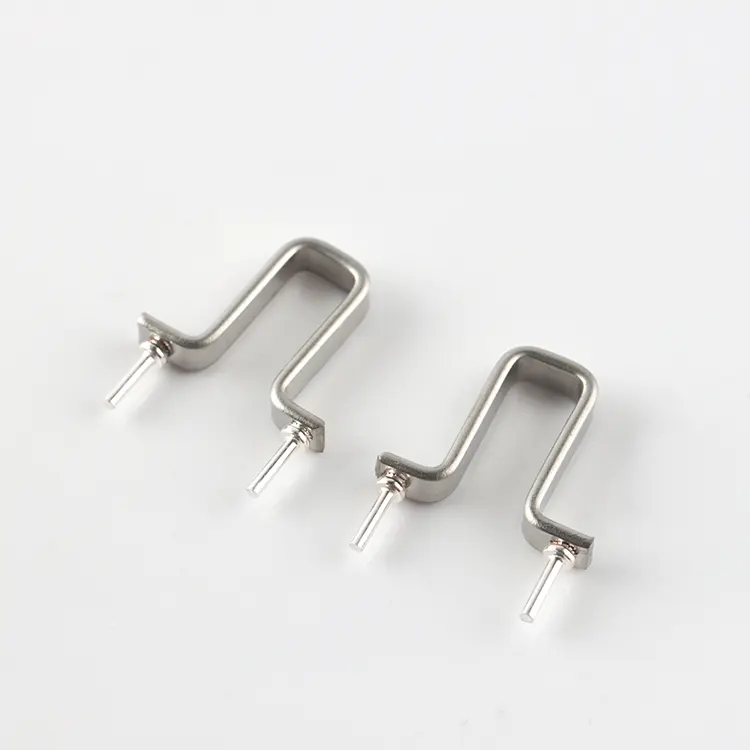

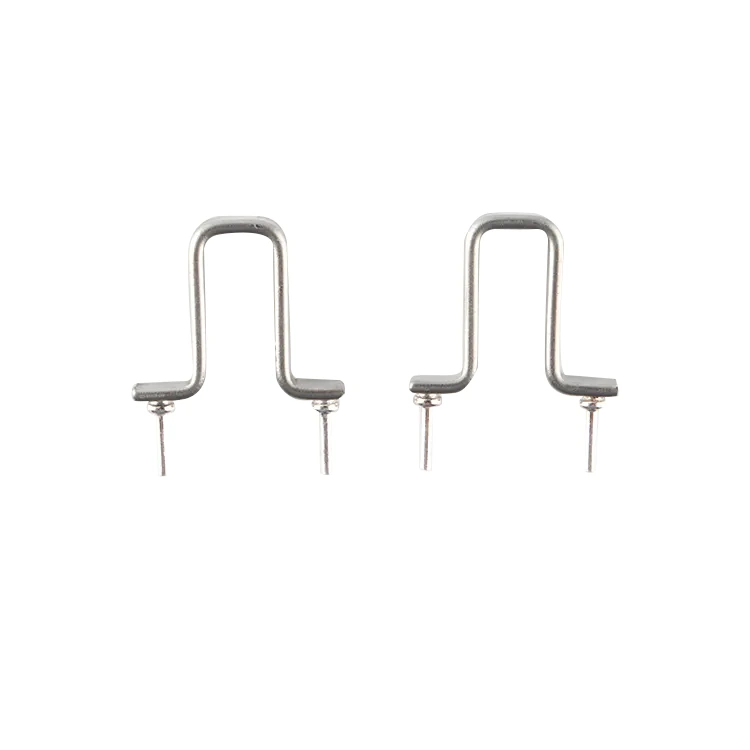

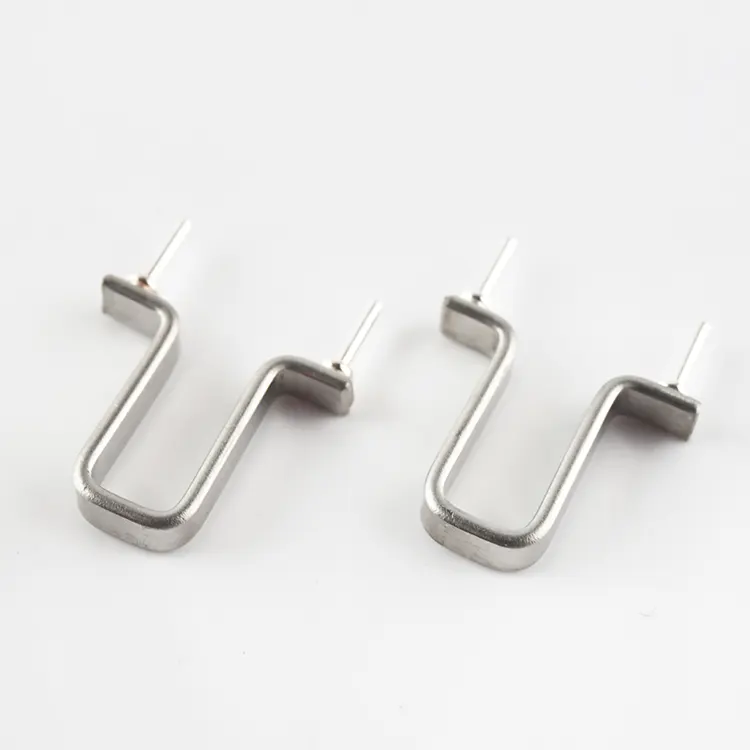

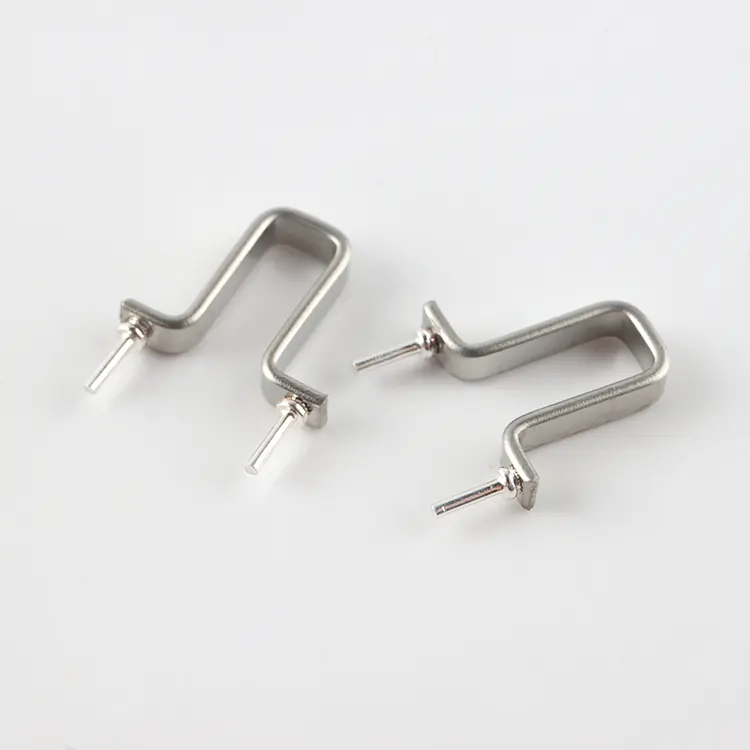

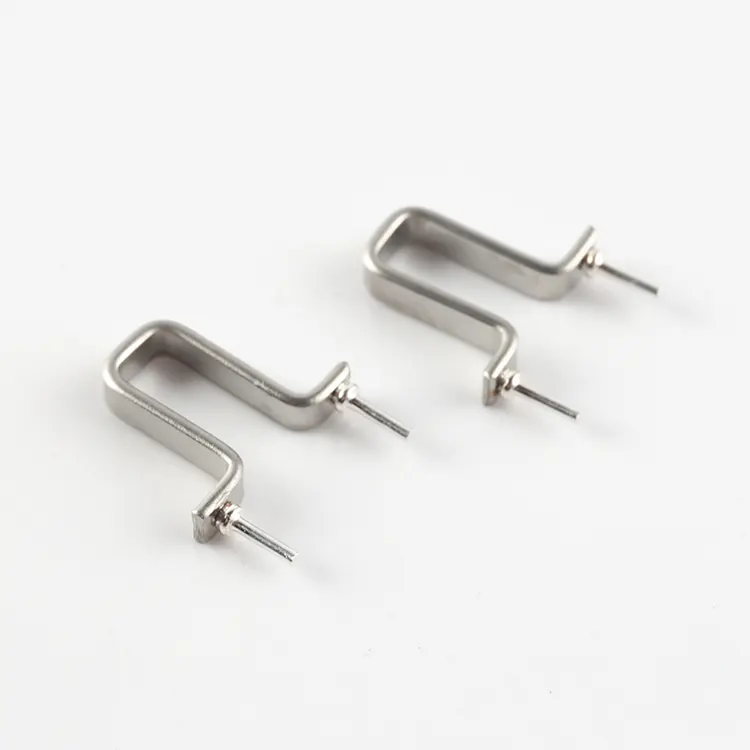

Strømregistreringsmodstanden fra RST Electric giver en løsning med høj nøjagtighed og lavt tab til registrering af strømme i applikationer, der kræver 1W til 3W strømtab – et almindeligt krav inden for batteristyring, bærbar elektronik og industrielle kontrolsløjfer. Denne lav ohm-modstand bruger et præcisionsmetallegeringselement (manganin eller lignende), der tilbyder en enestående kombination af lav temperaturkoefficient (±50 til ±100 ppm/°C), høj overspændingsevne og langsigtet stabilitet. Den lodrette, radiale bly-pakke er optimeret til minimalt PCB-fodaftryk med en kropshøjde på kun 4,5 mm, hvilket gør den velegnet til slanke enheder, hvor højden er en begrænsning.

Produktegenskaber

Konstruktionen af ​​denne strømfølende modstand understreger både elektrisk præcision og mekanisk robusthed. Det resistive element er fremstillet af en højstabil legering, derefter svejset til fortinnede kobberledninger og indkapslet i en flammehæmmende belægning, der giver beskyttelse, samtidig med at den tillader effektiv varmeafledning. Det friluftsdesign, kombineret med de lave modstandsværdier (3mΩ til 100mΩ), resulterer i minimal selvopvarmning og praktisk talt ingen induktans - afgørende for at bevare signalintegriteten i højfrekvente omskiftningskredsløb og hurtige transientregistreringsapplikationer.

Relaterede serier

FLQ50-serien tilbyder tre standardeffektklasser (1W, 2W, 3W), der hver dækker et modstandsområde fra 3mΩ til 100mΩ. Dette brede udvalg giver designere mulighed for at vælge det optimale spændingsfald (typisk 50mV til 300mV i fuld skala) til direkte grænseflader med analog-til-digital-omformere og operationsforstærkere. Standardtolerancer på ±1%, ±2%, ±5% og ±10% tilgodeser både præcisionsmålinger og generelle applikationer. Som en betroet Current Sense Resistor-producent i Kina kombinerer RST Electric over 10 års præcisionsmodstandsteknik med streng kvalitetskontrol for at levere komponenter, der giver stabil, driftfri strømfeedback i de mest krævende miljøer.

Teknisk specifikation

Produktdetaljer for strømfølende modstand

1. Optimeret til 1W–3W effektområde – Specielt designet til lav- til medium effektregistreringsapplikationer, der er almindelige i batteridrevne og bærbare enheder.

2.Ultra-lave modstandsværdier – Fra 3mΩ til 100mΩ, hvilket muliggør nøjagtig strømmåling med minimalt strømtab og spændingsfald.

3.Exceptionel temperaturstabilitet – Lav TCR (±20 ppm/°C til ±100 ppm/°C) sikrer minimal modstandsdrift på tværs af driftstemperaturområdet, hvilket er afgørende for præcisionsmåling.

4.Ultra-lav induktans – Metallegeringskonstruktion eliminerer praktisk talt parasitisk induktans, hvilket bevarer signalintegriteten i højfrekvente omskiftningskredsløb.

5.Slankt profildesign – Kropshøjde på kun 4,5 mm tillader montering i rum med begrænset plads og lavprofilenheder.

6. Fleksibel ledningsafstand – Tilpasselig ledningsafstand fra 10 mm til 25 mm imødekommer forskellige PCB-hulmønstre og layoutkrav.

7. Præcisionstolerancer – Tilgængelig i ±1%, ±2%, ±5% og ±10% for at opfylde både højnøjagtighed og omkostningsfølsomme designmål.

8.Høj stabilitet og pålidelighed – Præcisionsmetallegeringselement tilbyder fremragende langtidsstabilitet og modstandsdygtighed over for termisk cykling.

9. Flammehæmmende belægning – Indkapslet i et holdbart, flammehæmmende materiale, der opfylder sikkerhedskravene til industri- og forbrugerelektronik.

10.Customizable Parameters – Specielle modstandsværdier, blydannelse og matchede par tilgængelige til applikationsspecifikke krav.

Produktapplikationer

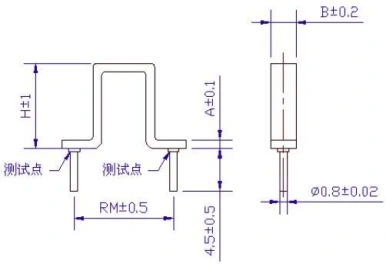

Tegning og mål

Hvordan pakkes strømfølende modstand?

● Bulkemballage: Modstande pakkes i antistatiske poser med skumpolstring og placeres derefter i bølgekartoner for at forhindre blybøjning og elementdeformation.

● Ledningsbeskyttelse: Ledninger holdes lige med skumendekapper eller blydannende plastikafstandsstykker.

● Dokumentation: Pakkelister og kontrolcertifikater følger med hver forsendelse.

● Fragtmuligheder: Ekspresbud (DHL/FedEx/UPS) for små mængder, luftfragt for mellemstore mængder, søfragt for bulkordrer.

Vedligeholdelsesvejledning

Vedligeholdelse af daglig brug: Arbejd strengt inden for de nominelle parametre, undgå overbelastning og drift ud over det specificerede område, og forhindre afbrænding af metallegeringskomponenter; undgå at efterlade den strømfølende modstand i et miljø under -55 ℃ eller over 85 ℃ i en længere periode for at forhindre afdrift i modstandsværdien og påvirke detekteringsnøjagtigheden.

Rengøring Vedligeholdelse: Tør jævnligt overfladestøv af modstanden af ​​med en tør, blød klud. Brug ikke ætsende rengøringsmidler for at undgå at beskadige den flammehæmmende belægning og metalkomponenter; før rengøring skal du afbryde strømforsyningen og vente på, at modstanden er helt afkølet, før den betjenes for at forhindre kortslutninger.

Vedligeholdelse af ledningstråd: Undgå at trække eller bøje ledningstrådene for at forhindre, at loddepunkterne falder af; hvis du opdager, at ledningsledningerne er oxiderede eller løse, skal du håndtere dem omgående for at undgå kontaktproblemer, der kan forårsage registreringsfejl.

Opbevaringsvedligeholdelse: Når modstanden ikke er i brug, skal den opbevares i et tørt, ventileret og statisk frit miljø, væk fra fugtige og varme områder for at forhindre, at komponenterne bliver fugtige, oxiderer og forkorter levetiden.
