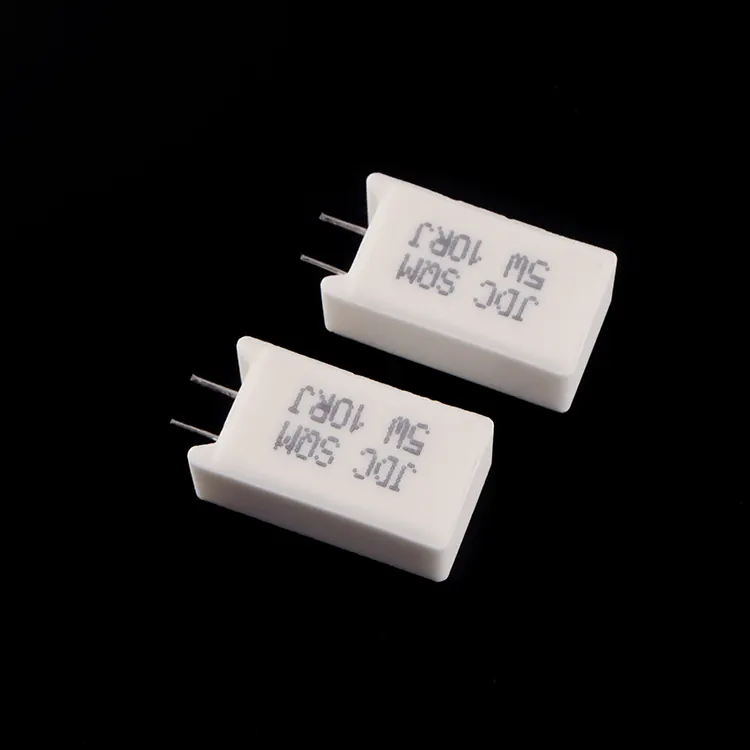

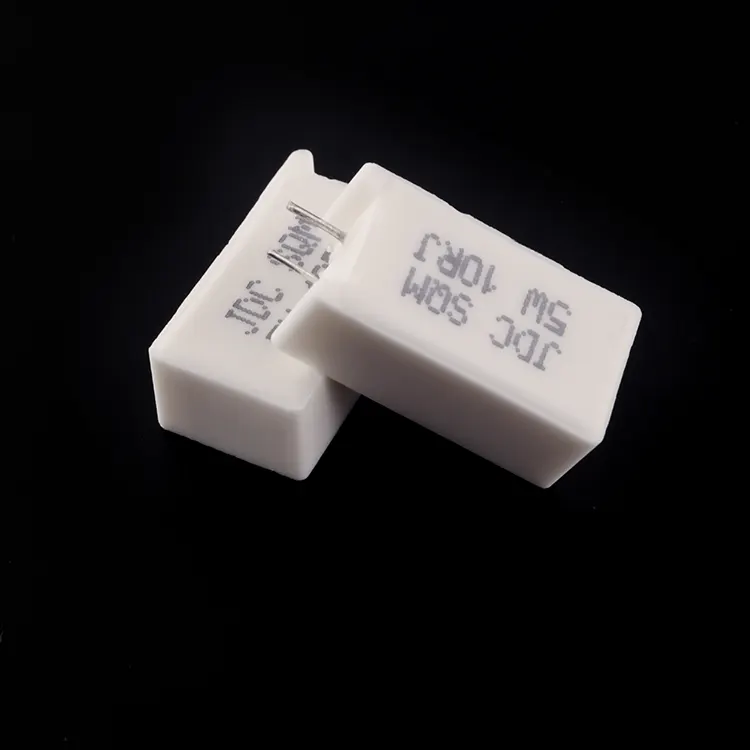

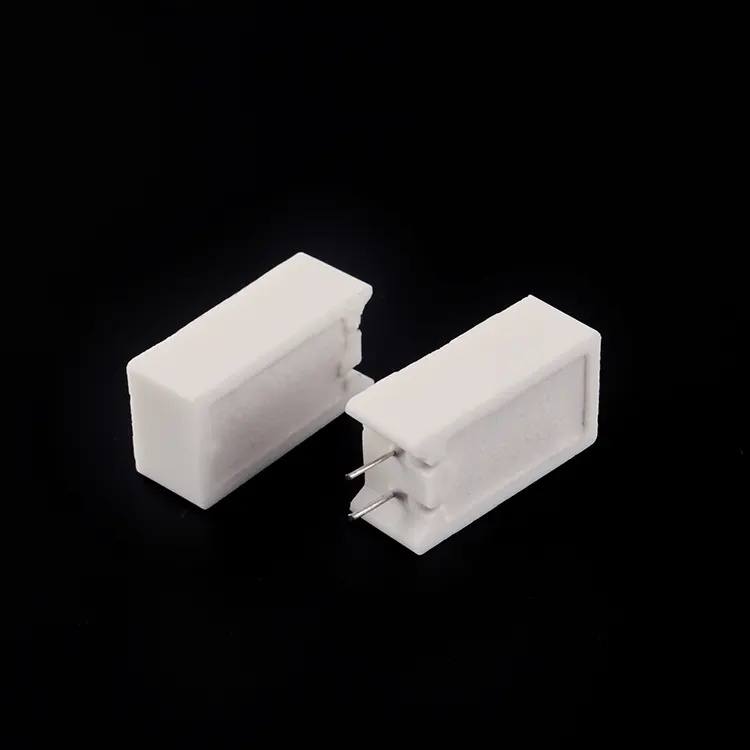

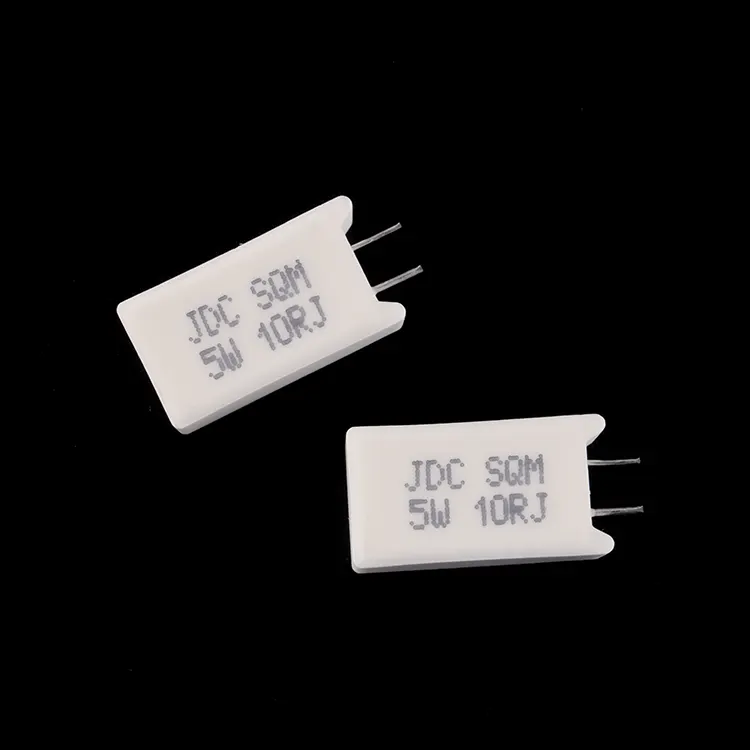

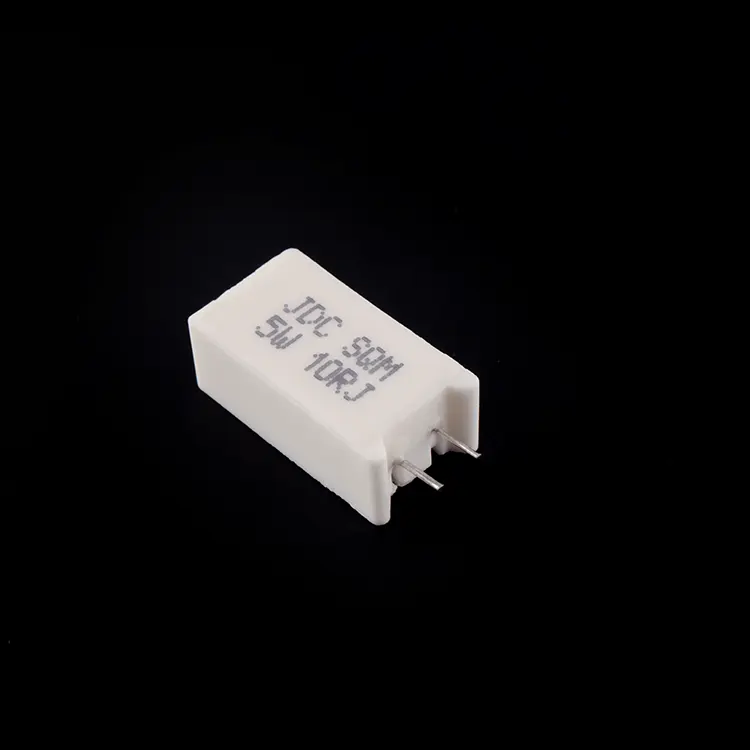

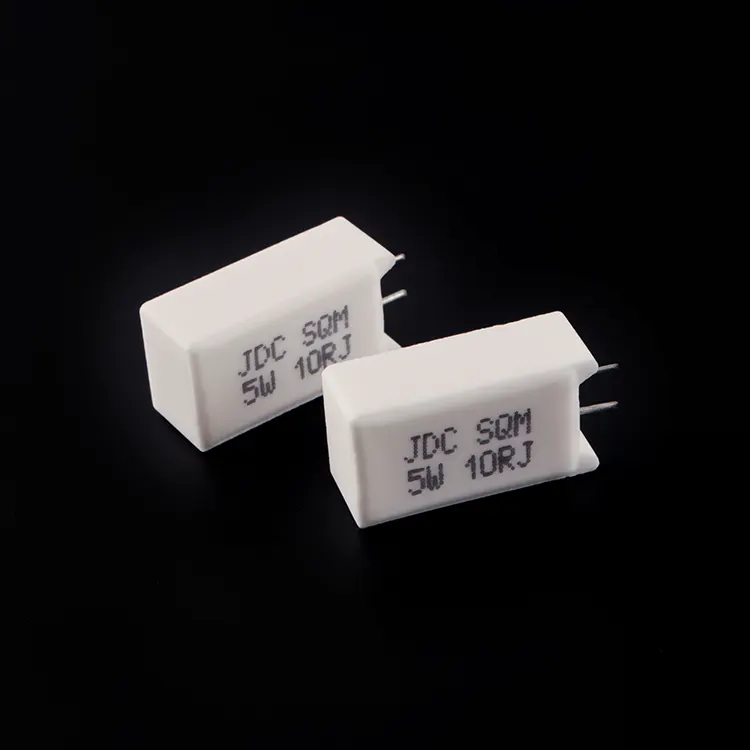

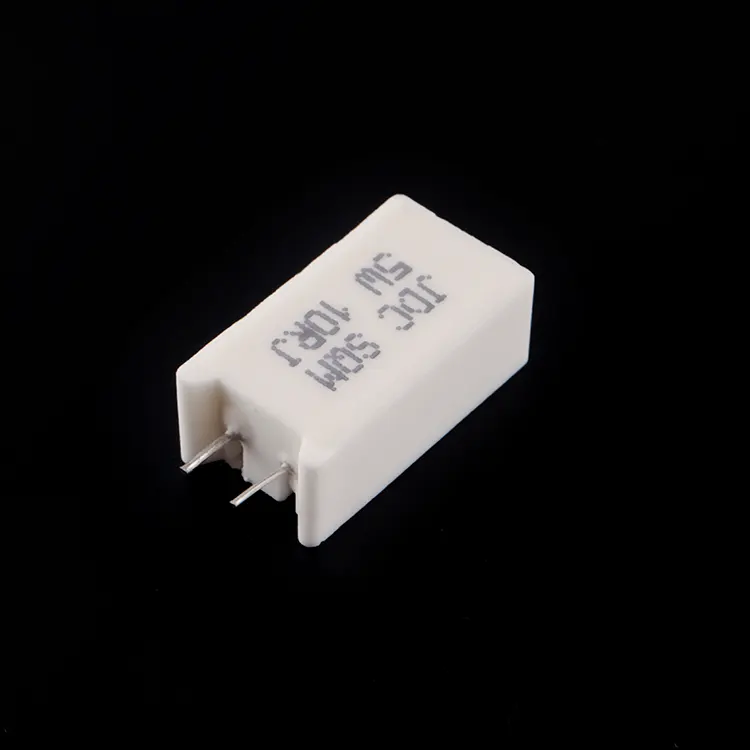

Lodret keramisk trådviklet modstand

Design fordel

Den vertikale keramiske trådviklede modstand fra RST Electric løser en fælles udfordring i moderne elektronikdesign: at levere høj effekttab inden for begrænset bordplads. I modsætning til vandrette aksiale blymodstande, der forbruger betydeligt lineært pladeareal, monteres denne radiale modstand lodret med ledninger, der går ud fra den ene ende af den rektangulære keramiske krop, så den kan stå oprejst. Denne orientering reducerer PCB-fodaftrykket med 50-70 % sammenlignet med tilsvarende aksiale blykomponenter, hvilket gør den ideel til tætpakkede strømforsyninger, motordrev og forbrugerelektronik.

Konstruktion, termisk styring og konfigurationer

Konstruktionen af ​​denne keramisk indkapslede modstand prioriterer termisk styring og mekanisk robusthed. Det resistive element - tilgængeligt i trådviklet konstruktion for høj pulskapacitet (ned til 0,1Ω) eller metalfilm for lav støj og høj modstand (op til 100kΩ) - er indkapslet i et uorganisk silicafyldstof og anbragt i en flammehæmmende keramisk kasse. Den lodrette orientering fremmer naturligvis konvektiv afkøling, mens de radiale ledninger giver sikker montering gennem hul med fremragende loddeforbindelsesstyrke. SQM-serien inkluderer standard lodrette pakker samt to specielle konfigurationer: WS (wide-body slim) og WB (wide-body extended lead space), der tilbyder designfleksibilitet til forskellige monteringshulmønstre og krav til spændingsafstand.

Kvalitetsvalidering og fremstillingsekspertise

Hver enhed gennemgår en omfattende validering. Loddebarhedstest sikrer >90% dækning ved 260±5°C i 2 sekunder. Dielektrisk modstand er verificeret ved 500VAC i 5 sekunder uden nedbrud. Temperaturkoefficienten holdes på ≤ ±250 ppm/°C (bedre end standard vandrette ækvivalenter). Temperaturcyklus fra -55°C til +200°C bekræfter strukturel integritet, mens udholdenhedstest ved nominel spænding i 1000 timer validerer langsigtet pålidelighed. Overbelastningstest ved 10× nominel effekt (trådviklet) eller 5× nominel effekt (metalfilm) bekræfter pulskapacitet. Som en betroet producent af vertikale keramiske modstande i Kina kombinerer RST Electric over 10 års kraftmodstandsekspertise med præcisionsfremstilling for at levere komponenter, der optimerer bordplads uden at gå på kompromis med ydeevnen.

Teknisk specifikation

Produktegenskaber af lodret keramisk trådviklet modstand

1. Pladsbesparende lodret orientering – Radial ledningsdesign tillader opretstående montering, hvilket reducerer PCB-fodaftrykket med 50-70 % sammenlignet med alternativer med aksial ledning.

2. Dual Element Technology – Wirewound mulighed for lav modstand (0,1Ω) og høj pulskapacitet; metalfilm mulighed for lav støj og høj modstand (100kΩ).

3.Forbedret temperaturkoefficient – ​​≤ ±250 ppm/°C giver bedre stabilitet på tværs af driftstemperaturområdet sammenlignet med standard keramiske modstande.

4. Flammehæmmende keramisk hus – Indkapslet i uorganisk silicafyldstof i et keramisk kabinet for fremragende varmeafledning, elektrisk isolering og mekanisk beskyttelse.

5.Multiple Body Styles – Standard vertikale (SQM), wide-body slim (WS) og wide-body forlængede ledningsafstande (WB) konfigurationer for designfleksibilitet.

6.Højtemperaturdrift – Kontinuerlig drift op til +200°C overfladetemperatur med lineær derating for sikker brug.

7. Præcisionstolerancer – Tilgængelig fra ±1% til ±10% for at opfylde stramme kredsløbskrav eller omkostningsfølsomme designs.

8. Robust ledningsstyrke – 10N træktest sikrer pålidelig montering gennem hullet og modstandsdygtighed over for vibrationer.

9.Standardiseret ledningsafstand – Konsistent stigning (5 mm, 7,5 mm, 8 mm, 10 mm, 12,5 mm) giver plads til almindelige PCB-layouts og automatisk indsættelsesudstyr.

Produktapplikationer

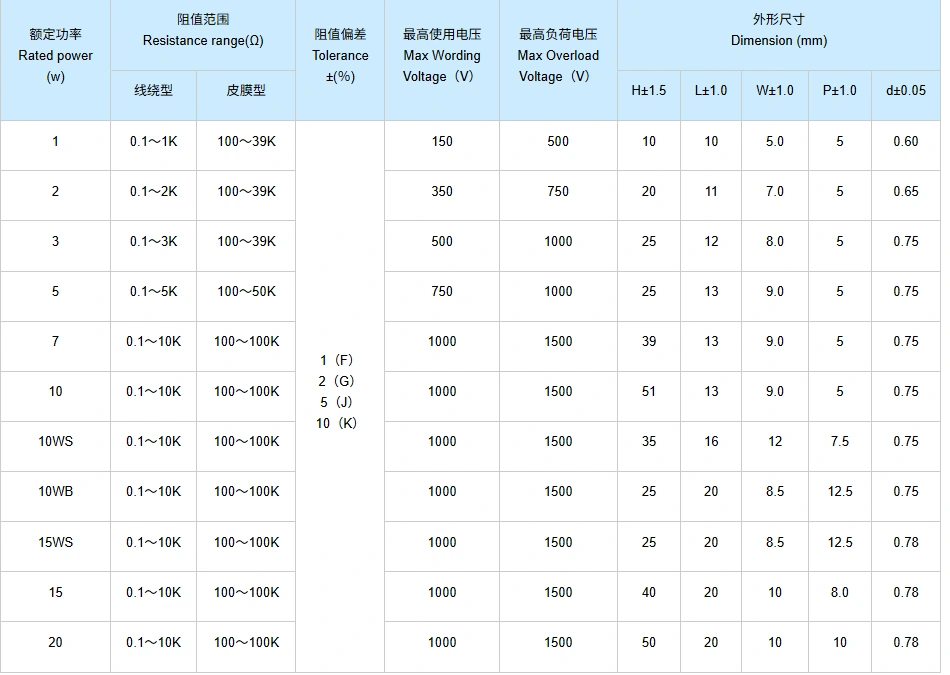

Tegning og mål

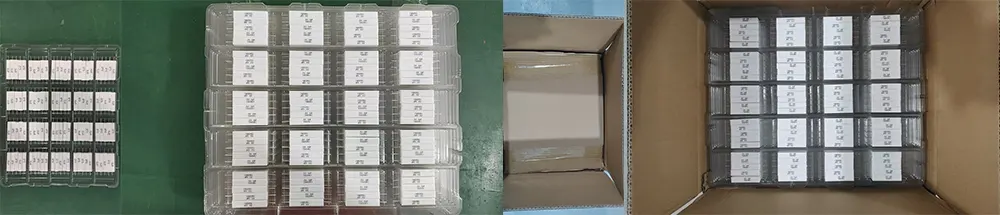

Pakke og forsendelse

RST Electric sikrer sikker levering af enhver vertikal keramisk trådviklet modstand:

● Bulkemballage: Modstande pakkes i antistatiske plastikposer med skumdæmpning og placeres derefter i bølgekartoner for at forhindre blybøjning og keramiske skader.

● Ledningsbeskyttelse: Radiale ledere holdes lige og beskyttet med skumendekapper.

● Dokumentation: Pakkelister og kontrolcertifikater følger med hver forsendelse.

● Fragtmuligheder: Ekspresbud (DHL/FedEx/UPS) for små mængder, luftfragt for mellemstore mængder, søfragt for bulkordrer.

Alle enheder gennemgår 100 % elektrisk test og visuel inspektion før emballering for at sikre, at de opfylder specificerede modstandsværdier og kosmetiske standarder.

Med hensyn til os

RST Electric er en juridisk certificeret producent i Kina, der har specialiseret sig i produktion af vertikale keramiske trådviklede modstande. Vi fokuserer på at adressere det centrale smertepunkt ved begrænset PCB-plads i moderne elektronisk design og er forpligtet til at give globale kunder højtydende og pladsbesparende modstandsløsninger. Vi er en professionel producent af vertikale modstande i branchen.

Gennem hele produktionsprocessen opnår vi fuld proces selvkontrol. Fra opvikling af trådviklede komponenter, metalfilmaflejring til emballering og endelig inspektion, udføres alt af vores interne team. Denne selvstyringsmodel i fuld proces sikrer stabiliteten af ​​produktkvaliteten og eliminerer den ujævne kvalitet forårsaget af outsourcing af individuelle faser. Vi overholder fabrikkens direkte forsyningsmodel med gennemsigtig omkostningsstruktur og ingen mellemled, hvilket gør det muligt for kunderne at købe højkvalitetsmodstande til mere favorable priser, mens de nyder pålidelig kvalitetssikring.

Vores produktionsbase har opnået ISO 9001-certificering og er udstyret med en eksklusiv produktionslinje til radiale blykeramiske modstande. Produktionsprocessen er standardiseret og strengt kontrolleret. Hver lodret keramisk wire-viklet modstand gennemgår 100% elektrisk test, der dækker kerneindikatorer såsom modstandsværdi, dielektrisk styrke og isoleringsydelse. Vi udfører også prøvetests i overensstemmelse med IEC 60115-standarden, herunder temperaturcyklus-, holdbarheds- og fugttest for at sikre stabil produktdrift. Vores ingeniørteam er meget erfarent og fokuserer på strømmodstandsapplikationer i scenarier med begrænset plads, og yder professionel teknisk support til vores kunder.

Med stabil produktkvalitet og professionelle tjenester er vi blevet en betroet leverandør til globale producenter af eludstyr, OEM'er af husholdningsapparater og industrielle kontrolvirksomheder. Vores produkter eksporteres til mere end 40 lande, herunder Tyskland, USA, Japan, Sydkorea, Brasilien og Indien. Inden for anvendelsesområdet "stor strømkapacitet i lille PCB-plads" har vi rig brancheerfaring og kan levere omfattende tilpasningstjenester og pålidelig leveringssupport. Vi tilbyder 12 måneders garanti og professionel eftersalgsservice og er forpligtet til at skabe langsigtet værdi for globale kunder.
