Vandret keramisk modstand

Grundlæggende design

Den horisontale keramiske modstand fra RST Electric repræsenterer en klassisk, meget alsidig komponentfamilie, der balancerer strømhåndtering, pålidelighed og omkostningseffektivitet. Indkapslet i et rektangulært keramisk hus med aksiale ledninger, er denne keramiske strømmodstand designet til montering gennem huller på printkort eller chassismontering ved hjælp af beslag. Husmaterialet - en højtemperatur, flammehæmmende keramik - giver fremragende varmeledningsevne, elektrisk isolering og mekanisk beskyttelse, hvilket gør det muligt for modstanden at fungere kontinuerligt ved overfladetemperaturer op til +200°C uden nedbrydning.

Interne elementteknologier og strukturelle funktioner

Internt tilbyder SQP-serien to forskellige elementteknologier: trådviklet konstruktion til applikationer, der kræver høj pulskapacitet og lave modstandsværdier (ned til 0,1Ω), og metalfilmkonstruktion til applikationer, der kræver lavere støj og højere modstandsværdier (op til 100kΩ). Begge versioner er indkapslet med uorganisk silicafyldstof, hvilket sikrer varmeoverførselseffektivitet og modstandsdygtighed over for fugt og vibrationer. Den vandrette (aksiale) ledningskonfiguration forenkler PCB-layout og automatisk indsættelse, mens den flade rektangulære form giver stabil montering og tydelig markering for nem identifikation.

Kvalitetsvalidering og fremstillingsekspertise

Hver enhed gennemgår en streng kvalitetsvalidering. Loddebarhedstest sikrer >90% dækning under 260±5°C i 2 sekunder. Dielektrisk modstand er verificeret ved 500VAC i 5 sekunder uden nedbrud. Temperaturkoefficienten holdes inden for ≤ ±300 ppm/°C. Temperaturcyklus fra -55°C til +200°C (3 cyklusser) bekræfter mekanisk integritet, mens udholdenhedstest ved nominel spænding i 1000 timer sikrer langsigtet stabilitet. Overbelastningstest ved 5× eller 10× nominel effekt (afhængigt af elementtype) verificerer pulskapacitet. Som en betroet producent af horisontale keramiske modstande i Kina, kombinerer RST Electric over 10 års modstandsingeniørekspertise med præcisionsfremstilling for at levere komponenter, der opfylder de krævende krav til moderne elektronik.

Teknisk specifikation

Produktegenskaber

1. Bredt effektområde – Fra 1W til 100W i en enkelt serie, der dækker forskellige applikationer fra små signalkredsløb til højeffektbelastninger.

2. Dual Element Technology – Wirewound mulighed for lav modstand og høj pulskapacitet; metalfilm mulighed for lav støj og høj modstand.

3. Flammehæmmende keramisk hus – Indkapslet i uorganisk silicafyldstof i en keramisk kasse, der giver fremragende varmeafledning, elektrisk isolering og mekanisk beskyttelse.

4.Højtemperaturdrift – Kontinuerlig drift op til +200°C overfladetemperatur med lineær derating for sikker brug.

5. Præcisionstolerancer – Tilgængelig fra ±1% til ±10% for at opfylde stramme kredsløbskrav eller omkostningsfølsomme designs.

6. Robust terminalstyrke – 10N træktest sikrer pålidelig montering gennem huller og loddeforbindelsesintegritet.

7. Rigorøs kvalitetsvalidering – 100 % test af loddeevne, dielektrisk styrke og udholdenhed sikrer feltpålidelighed.

8.Lav TCR – ≤ ±300 ppm/°C garanterer stabile modstandsværdier på tværs af driftstemperaturområdet.

9. Fremragende fugtbestandighed – Test af fugtig varme ved 40°C / 95 % relativ luftfugtighed i 96 timer bekræfter ydeevne i fugtige omgivelser.

10.Standardiseret formfaktor – Ensartede dimensioner på tværs af effektklassificeringer forenkler PCB-layout og opsætning af automatisk indsættelsesudstyr.

Produktapplikationer

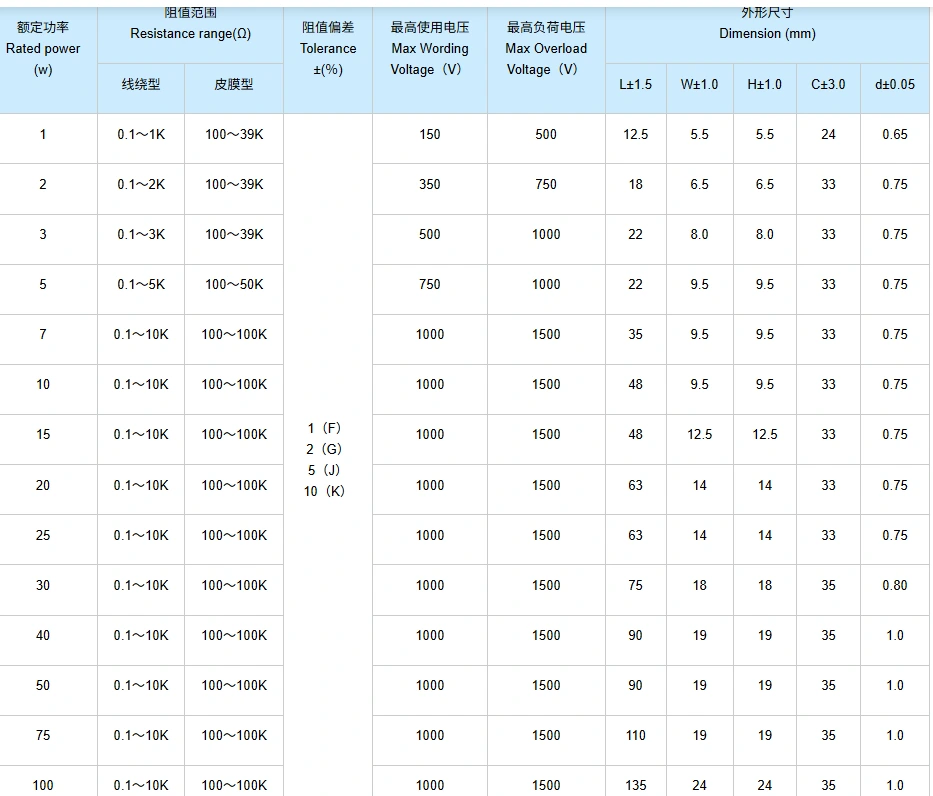

Tegning og mål

Pakke og forsendelse

RST Electric sikrer sikker levering af enhver horisontal keramisk modstand:

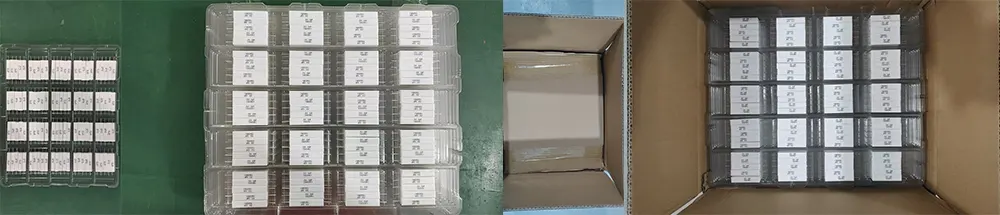

● Bulkemballage: Modstande pakkes i antistatiske plastikposer og placeres derefter i bølgekartoner med skumdæmpning for at forhindre bøjning af bly og keramiske skader.

● Blybeskyttelse: Kabler holdes lige og beskyttes med endehætter eller skumstrimler.

● Dokumentation: Pakkelister og kontrolcertifikater følger med hver forsendelse.

● Fragtmuligheder: Ekspresbud (DHL/FedEx/UPS) for små mængder, luftfragt for mellemstore mængder, søfragt for bulkordrer.

Alle enheder gennemgår 100 % elektrisk test og visuel inspektion før emballering for at sikre, at de opfylder specificerede modstandsværdier og kosmetiske standarder.
