Ikke-induktiv metalplademodstand

Hvilke fordele har det i højfrekvente kredsløb?

Den ikke-induktive metalplademodstand fra RST Electric imødekommer et kritisk behov i moderne effektelektronik: kravet om lavinduktans, højpuls-kompatible modstande, der ikke introducerer faseforskydning eller spændingsspidser i hurtigskiftende kredsløb. I modsætning til konventionelle trådviklede modstande, der i sagens natur besidder betydelig induktans på grund af deres spoleelement, anvender denne lavinduktansmodstand et plant metalpladeelement, der minimerer magnetiske felter og parasitisk induktans, hvilket gør den ideel til snubberkredsløb, strømregistrering i skiftende strømforsyninger og udgangsnetværk i højfrekvente forstærkere.

Hvordan kan modstande med stabil ydeevne fremstilles?

Konstruktionen af ​​denne metalplademodstand understreger både elektrisk ydeevne og mekanisk pålidelighed. Det resistive element består af en præcist ætset eller stemplet metallegeringsplade, valgt på grund af dens lave temperaturkoefficient og fremragende pulshåndteringsegenskaber. Dette element er indkapslet i et uorganisk silicafyldstof og anbragt i en flammehæmmende keramisk kasse, der sikrer termisk ledningsevne, elektrisk isolation og beskyttelse mod miljøbelastning. MPR-serien tilbyder to grundlæggende konfigurationer: enkelt-element-enheder (2W, 3W, 5W, 10W) ​​til standardapplikationer og multi-element kombinerede enheder (2+2, 3+3, 5+5, 7+7), der integrerer to matchede modstande i en enkelt pakke, hvilket sparer bordplads og sikrer ensartet termisk kredsløbssporing eller push-pull-kredsløbssporing.

Hvordan kan overholdelse af industrielle standarder sikres?

Elektrisk ydeevne valideres gennem strenge tests. Overbelastningstest udføres ved 2,5× nominel effekt i 5 sekunder (lavere end trådviklet på grund af den plane struktur, hvilket afspejler dens tilsigtede brug i steady-state sensing snarere end højenergibremsning). Temperaturkoefficienten holdes på ≤ ±250 ppm/°C, hvilket sikrer stabile aflæsninger på tværs af driftsbetingelser. Udholdenhedstest ved nominel spænding i 1000 timer bekræfter langsigtet pålidelighed. Som en betroet producent af ikke-induktive metalplademodstande i Kina, kombinerer RST Electric over 10 års ekspertise inden for effektmodstande med præcisionsfremstilling for at levere komponenter, der giver nøjagtig ydeevne med lav forvrængning i højfrekvente og pulserende applikationer.

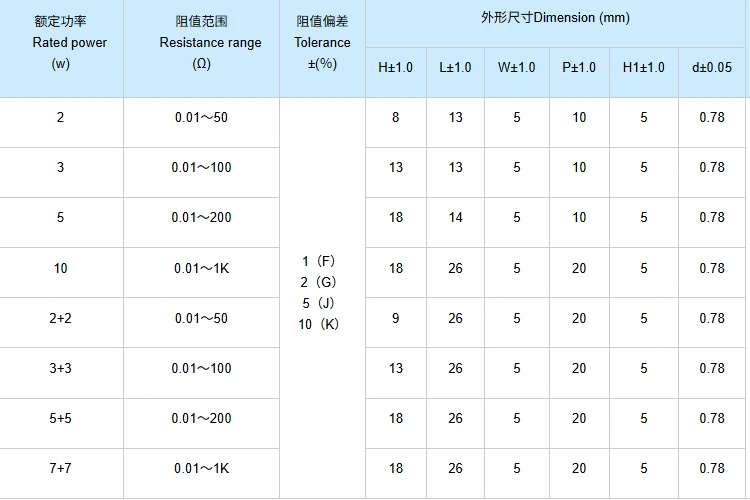

Teknisk specifikation

Ydelsestestdata

Produktfordele

1. Ikke-induktiv konstruktion – Planar metalpladeelementer minimerer parasitisk induktans, hvilket muliggør brug i højfrekvente kredsløb (f.eks. skiftende strømforsyninger, RF-forstærkere) uden at indføre faseforskydning eller spændingsoverskridelse.

2. Mulighed for ultralav modstand – tilgængelig fra 0,01Ω, hvilket gør ikke-induktiv metalplademodstand ideel til højstrømsregistrering, shuntapplikationer og lavohmsk strømfordeling.

3. Lav temperaturkoefficient – ​​≤ ±250 ppm/°C sikrer stabile modstandsværdier på tværs af driftstemperaturområdet for nøjagtig strømmåling.

4. Flammehæmmende keramisk hus – Indkapslet i uorganisk silicafyldstof i et keramisk kabinet for fremragende varmeafledning og elektrisk isolering.

5. Kombinerede pakker med dobbeltelementer – Unikke 2+2, 3+3, 5+5 og 7+7 konfigurationer tilbyder to matchede modstande i ét hus, hvilket sparer PCB-plads og sikrer termisk sporing for differentiel sensing eller push-pull kredsløb.

6.Højpulskapacitet – Konstrueret til at modstå 2,5× nominel effekt i 5 sekunder, velegnet til startstrømbegrænsning og snubberanvendelser.

7. Præcisionstolerancer – Tilgængelig fra ±1% til ±10% for at opfylde krav til stramme kredsløb.

8. Kompakt pakke – Lav profil (5 mm højde) og lille fodaftryk muliggør print med høj tæthed.

9. Robust ledningsstyrke – 10N træktest sikrer pålidelig montering gennem huller og loddeforbindelsesintegritet.

10.Customizable Forming – Blyformning og tilpassede dimensioner tilgængelige for at passe til specifikke PCB-layouts eller monteringsprocesser.

Produktapplikationer

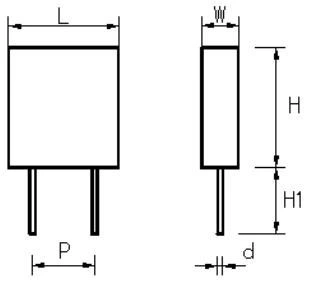

Tegning og mål

Pakke og forsendelse

RST Electric sikrer sikker levering af enhver ikke-induktiv metalplademodstand:

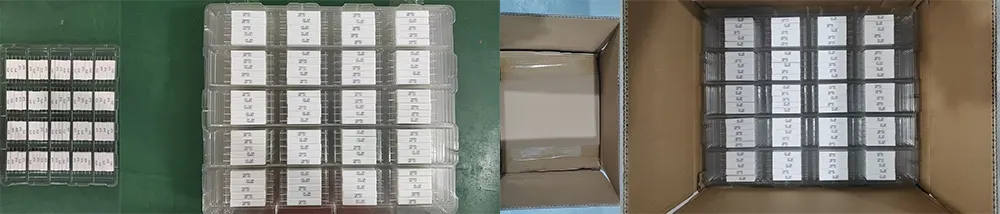

● Bulkemballage: Modstande pakkes i blisteræske og placeres derefter i bølgekartoner for at forhindre blybøjning og keramisk beskadigelse.

● Ledningsbeskyttelse: Ledninger holdes lige med skumendekapper eller tape.

● Matched Pair Emballage: Kombinerede pakker pakkes individuelt for at forhindre blanding af umatchede par.

● Dokumentation: Pakkelister og kontrolcertifikater følger med hver forsendelse.

● Fragtmuligheder: Ekspresbud (DHL/FedEx/UPS) for små mængder, luftfragt for mellemstore mængder, søfragt for bulkordrer.

Alle enheder gennemgår 100 % elektrisk test og visuel inspektion før emballering for at sikre, at de opfylder specificerede modstandsværdier og kosmetiske standarder.

Hvorfor vælge RST Electric?

Når lav induktans og højfrekvent ydeevne betyder noget, leverer RST Electric.

Direkte fabrik, metalpladespecialister

● Vi er en certificeret producent baseret i Kina, der har specialiseret os i produktion af ikke-induktiv metalplademodstand i over 10 år.

● Fuldstændig intern kontrol over elementstempling/ætsning, indkapsling og test – hvilket sikrer ensartet kvalitet.

● Fabriksdirekte priser på hver MPR-modstand med gennemsigtig omkostningsstruktur og ingen mellemled.

Professionel produktion og kvalitetssikring

● ISO 9001 certificerede faciliteter med dedikerede produktionslinjer til lavinduktans effektmodstande.

● 100 % elektrisk test (modstand, dielektrisk, isolering) udført på hver enhed.

● Prøveprøver i henhold til IEC 60115 inklusive temperaturcykling, udholdenhed og fugtig varme.

● Erfarent ingeniørteam med speciale i strømmåling og højfrekvensapplikationer.

Global erfaring, betroet leverandør

● Gennemprøvet leverandør til strømforsyningsproducenter, motordrevfirmaer og bilelektronikproducenter over hele verden.

● Eksporter track record til over 40 lande, herunder Tyskland, USA, Japan, Sydkorea, Brasilien og Indien.

● Dyb domæneekspertise i applikationer, der kræver ultra-lav induktans og præcis strømføling.

Uendelig tilpasning

● Nominel effekt: 2W til 10W enkelt; kombinerede konfigurationer op til 7W+7W.

● Modstandsværdier: 0,01Ω til 1kΩ (særlige værdier tilgængelige).

● Tolerancer: ±1%, ±2%, ±5%, ±10% (brugerdefinerede tolerancer ned til ±0,5% tilgængelige).

● TCR: ≤ ±250 ppm/°C (lavere TCR tilgængelig for præcisionskrav).

● Blyformning: Lige / Skåret og formet / Stand-off / Custom.

● Kombinerede pakker: Matchede par til differentiel sensing.

● Brugerdefinerede dimensioner: Tilgængelig til specielle printkortlayouts.

Pålidelig levering og livslang support

● Standardgennemløbstid: 7-10 dage for standardvurderinger; 10-15 dage for tilpasningsprodukt.

● Omfattende dokumentation: Testrapporter, materialecertificeringer, RoHS/CE-erklæringer.

● 12 måneders garanti med fjernfejlfinding og forsendelse af reservedele.

● Teknisk support tilgængelig for integration i strømforsyninger, drev og højfrekvente kredsløb.
