Aksial cement trådviklet modstand

Fordel ved kernedesign og applikation

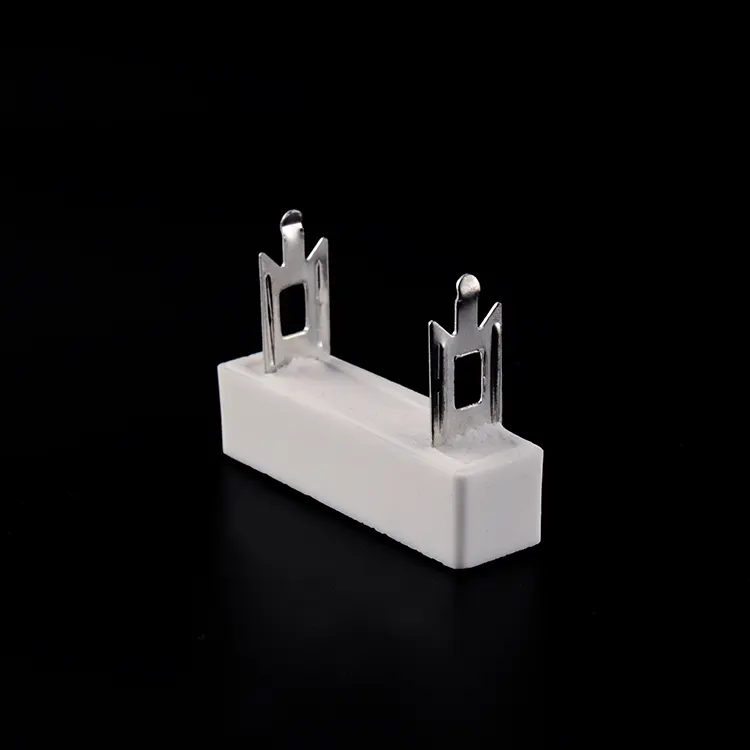

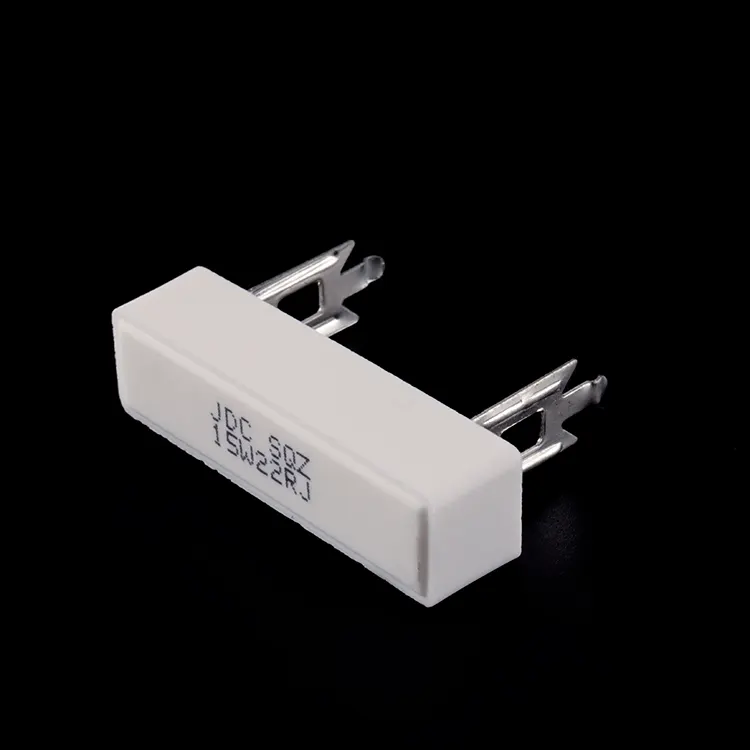

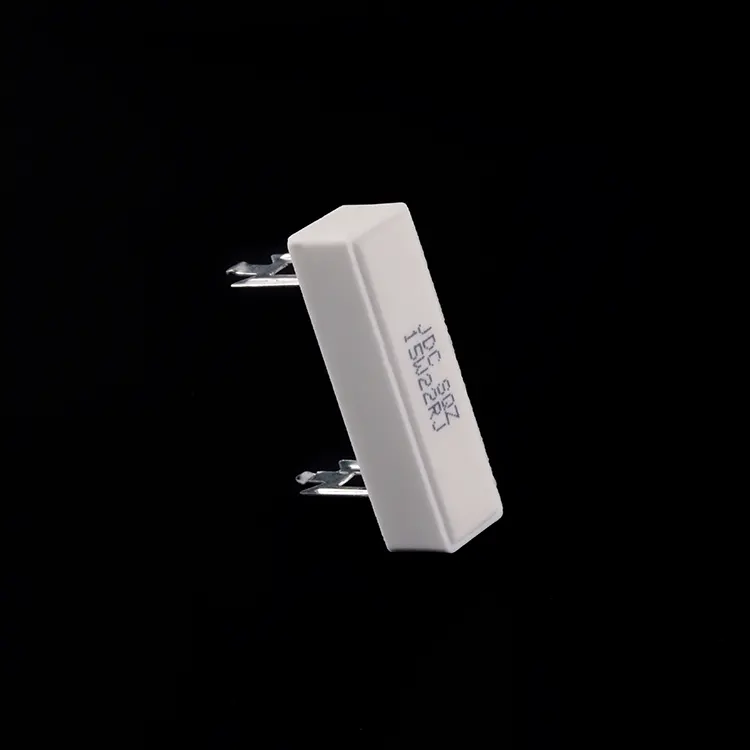

Axial Cement Wirewound Resistor fra RST Electric tilbyder en klassisk, gennemtestet løsning til applikationer, der kræver robust strømhåndtering i en standard aksial ledningskonfiguration. I modsætning til modstande med radial ledning eller chassis, har denne strømmodstand med gennemgående huller ledninger, der strækker sig fra begge ender af den rektangulære keramiske krop, så den kan monteres vandret på PCB'er eller bruges med afstandsstykker til forhøjet køling. Denne traditionelle aksiale orientering forenkler printkortlayout, letter automatiseret indsættelse og muliggør nem udskiftning i feltservicescenarier.

Strukturel konstruktion og alsidigt kraftområde

Konstruktionen af ​​denne keramisk indkapslede modstand understreger termisk ydeevne og mekanisk integritet. Det resistive element - tilgængeligt i trådviklet konstruktion for høj pulskapacitet og lave modstandsværdier (ned til 0,1Ω) eller metalfilm til lav støj og høje modstandsværdier (op til 100kΩ) - er præcist viklet eller aflejret på et keramisk substrat, derefter indkapslet i en uorganisk inorganisk silica-retard-fyldstof og husmeramisk fyldstof. Den rektangulære profil giver en stabil placering, mens de aksiale ledninger giver stærk fastholdelse af loddeforbindelser. SQZ-serien spænder over et bredt effektområde – fra 5 W til kompakte strømforsyninger til 100 W til industrielle drev – hvilket gør den til et alsidigt valg på tværs af forskellige applikationer.

Omfattende kvalitetssikring og fremstillingsekspertise

Hver enhed gennemgår en omfattende kvalitetsvalidering. Loddebarhedstest sikrer >90% dækning under 260±5°C i 2 sekunder. Dielektrisk modstand er verificeret ved 500VAC i 5 sekunder uden nedbrud. Temperaturkoefficienten holdes på ≤ ±250 ppm/°C. Temperaturcyklus fra -55°C til +200°C bekræfter strukturel integritet, mens udholdenhedstest ved nominel spænding i 1000 timer validerer langsigtet pålidelighed. Overbelastningstest ved 10× nominel effekt (trådviklet) eller 5× nominel effekt (metalfilm) bekræfter pulskapacitet. Som en betroet producent af Axial Cement Wirewound Resistor i Kina, kombinerer RST Electric over 10 års ekspertise inden for kraftmodstandsteknik med præcisionsfremstilling for at levere komponenter, der tilbyder pålidelig ydeevne i både højvolumenproduktion og feltvedligeholdelsesmiljøer.

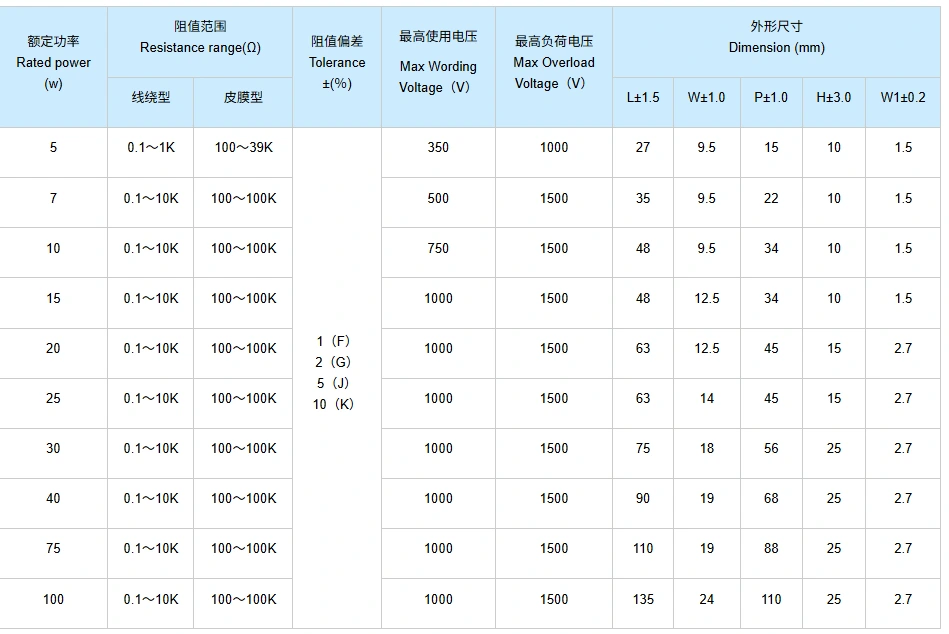

Teknisk specifikation

Produktfordele

1. Standard aksial ledningskonfiguration – ledninger kommer ud fra begge ender af den rektangulære krop, hvilket muliggør PCB-montering gennem hullet, standoff-montering eller fatningsbaseret installation.

2. Bredt effektområde – Fra 5W til 100W i en enkelt serie, der dækker forskellige applikationer fra kompakte strømforsyninger til industrielle drev.

3. Dual Element Technology – Wirewound mulighed for høj pulskapacitet (10× overbelastning) og lav modstand (0,1Ω); metalfilm mulighed for lav støj og høj modstand (100kΩ).

4. Flammehæmmende keramisk hus – Indkapslet i uorganisk silicafyldstof i et keramisk hus for fremragende varmeafledning, elektrisk isolering og mekanisk beskyttelse.

5.Højtemperaturdrift – Kontinuerlig drift op til +200°C overfladetemperatur med lineær derating for sikker brug.

6. Lav temperaturkoefficient – ​​≤ ±250 ppm/°C sikrer stabile modstandsværdier over hele driftstemperaturområdet.

7. Præcisionstolerancer – Tilgængelig fra ±1% til ±10% for at opfylde stramme kredsløbskrav eller omkostningsfølsomme designs.

8.Robust Lead Strength – 10N pull test ensures reliable through-hole mounting and solder joint integrity.

9. Omfattende kvalitetsvalidering – 100 % test af loddeevne, dielektrisk styrke og udholdenhed i henhold til IEC 60115-standarder.

10.Standardized Package – Consistent dimensions across power ratings simplify PCB layout and inventory management.

Produktapplikationer

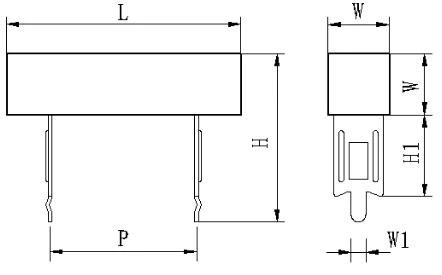

Tegning og mål

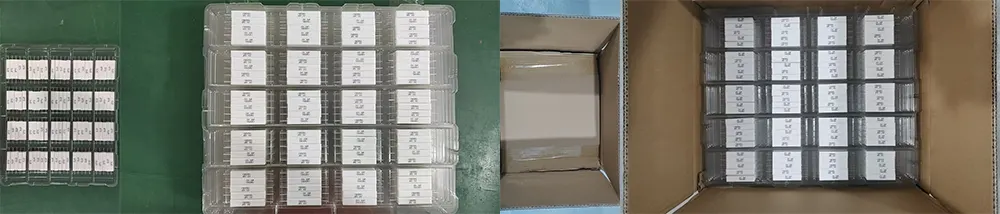

Pakke og forsendelse

RST Electric sikrer sikker levering af hver aksial cementtrådviklet modstand:

● Bulkemballage: Modstande pakkes i antistatiske plastikposer med skumdæmpning og placeres derefter i bølgekartoner for at forhindre blybøjning og keramiske skader.

● Ledningsbeskyttelse: Aksiale ledere holdes lige med endehætter eller skumstrimler.

● Dokumentation: Pakkelister og kontrolcertifikater følger med hver forsendelse.

● Fragtmuligheder: Ekspresbud (DHL/FedEx/UPS) for små mængder, luftfragt for mellemstore mængder, søfragt for bulkordrer.

Alle enheder gennemgår 100 % elektrisk test og visuel inspektion før emballering for at sikre, at de opfylder specificerede modstandsværdier og kosmetiske standarder.

Angående RST Electric

Som en professionel producent med over ti års erfaring inden for modstandsområdet fokuserer RST Electric på forskning og produktion af aksiale cementtrådviklede modstande. Med sin modne teknologiske ophobning er den blevet en pålidelig leverandør i branchen. Vi har fuldstændige uafhængige produktionskapaciteter, der fuldender hele processen fra trådvikling, metalfilmaflejring til pakning og test uafhængigt. Vi kontrollerer strengt hvert trin for at sikre stabil og ensartet produktkvalitet.

Vi har en ISO 9001-certificeret produktionsbase, udstyret med en dedikeret produktionslinje for aksial bly keramisk modstand. Hver modstand gennemgår omfattende elektrisk test, der dækker kerneindikatorer såsom modstandsværdi, dielektriske egenskaber og isolering. Samtidig udføres relevante tests såsom temperaturcyklus og holdbarhed i nøje overensstemmelse med IEC 60115-standarden for at sikre produktets pålidelighed.

Vi anvender den direkte forsyningsmodel fra fabrikken, uden nogen markering på mellemniveau. Prisen er gennemsigtig og rimelig, hvilket gør det muligt for kunderne at opnå produkter af høj kvalitet til en fordelagtig pris. Ved at udnytte vores omfattende brancheerfaring kan vi tilbyde fleksible tilpasningstjenester, der dækker forskellige parametre såsom effekt, modstandsværdi, tolerance, TCR osv. Derudover kan vi tilbyde personlige tilpasningsmuligheder såsom spolevikling uden induktorer og ledningstrådsformning, i henhold til kundens krav.

Vores produkter sælges på verdensplan i over 40 lande og betjener forskellige områder såsom strømforsyning, motordrev og forbrugerelektronik. Vi tilbyder også 12 måneders garanti, fjernfejldiagnose, reservedelsforsyning og professionel teknisk support. Vores ekspertteam kan give produktintegrationsvejledning for fuldt ud at imødekomme forskellige kunders forskellige behov. Med professionalisme og pålidelighed har vi opnået anerkendelse fra kunder over hele verden.
