Radial cementmodstand

Hvad får den radiale cementmodstand til at skille sig ud i kompakte højeffektapplikationer?

Radial Cement Resistor fra RST Electric bygger bro mellem PCB-monterede strømmodstande og større chassismonterede enheder og tilbyder en kompakt, men termisk effektiv løsning til applikationer, der kræver høj effekttab i trange rum. I modsætning til standard aksiale eller radiale modstande, der udelukkende er afhængige af PCB-spor og omgivende luft til afkøling, inkorporerer denne chassismonterede modstand robuste metalbeslag, der tillader direkte fastgørelse til en køleplade eller metaludstyrschassis, hvilket dramatisk forbedrer varmeoverførslen og muliggør vedvarende højeffektdrift.

Hvordan er højeffektcementmodstanden bygget til termisk og mekanisk pålidelighed?

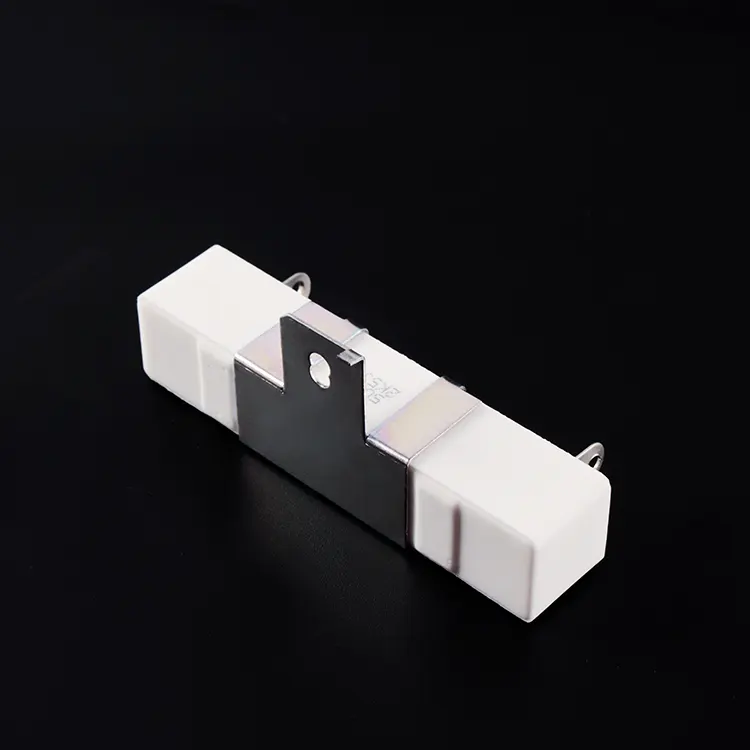

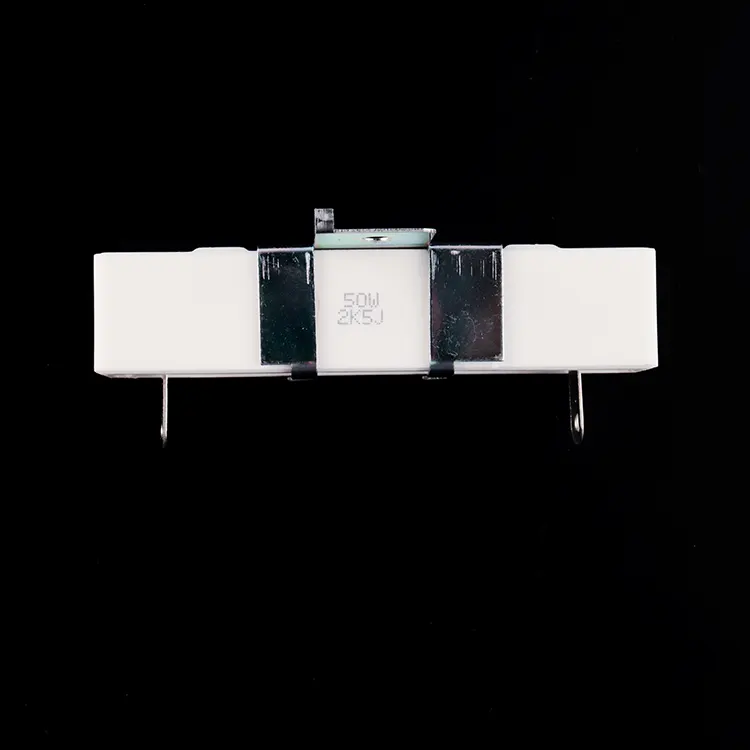

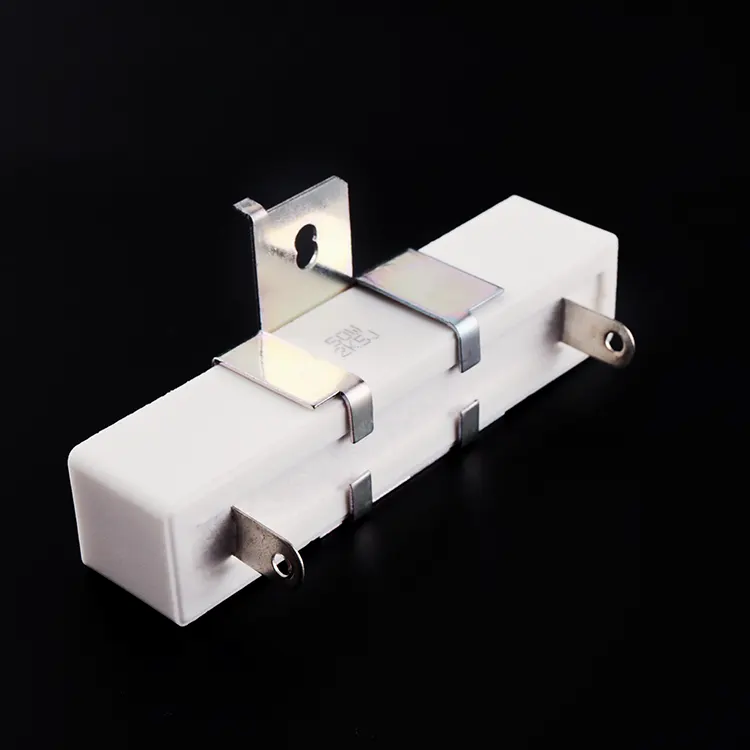

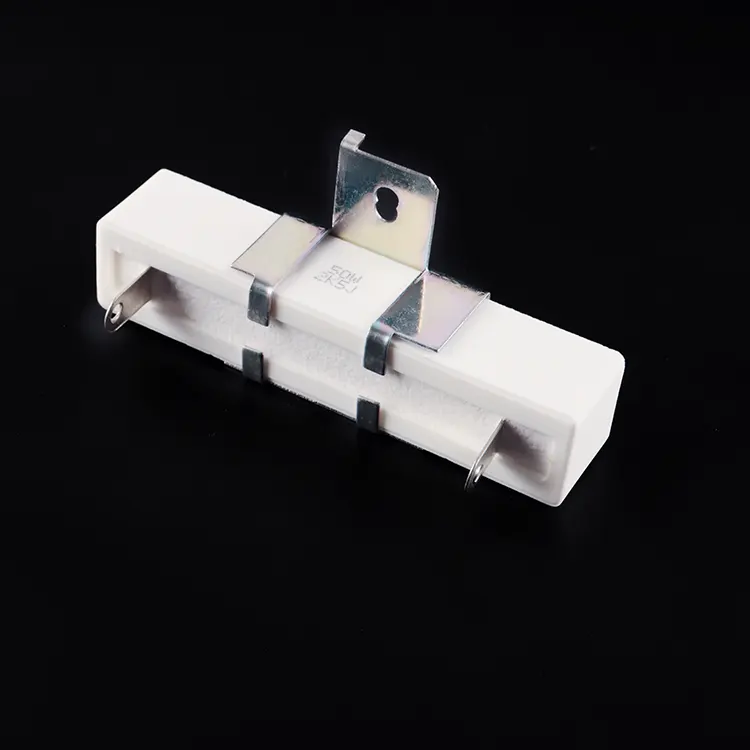

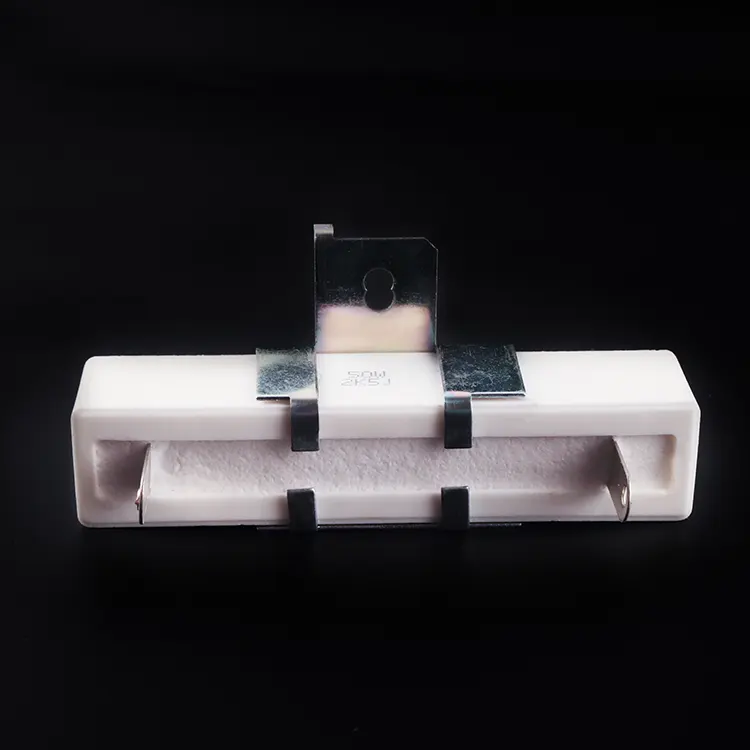

Konstruktionen af ​​denne High Power Cement Resistor prioriterer termisk ledningsevne og mekanisk stabilitet. Det modstandselement – ​​tilgængeligt i trådviklet konfiguration til lav-modstand, høj-puls applikationer (ned til 0,1Ω) eller metalfilm til lav støj, høj modstand krav (op til 100kΩ) – er indkapslet i en uorganisk silica fyldstof og anbragt i en flammehæmmende keramisk kasse. Det unikke SQHG-design har både radiale ledninger til elektrisk forbindelse og integrerede monteringsbeslag med forborede huller (typisk 4,0 mm diameter) til skrue- eller boltfiksering. Denne dobbeltforbindelsesmetode sikrer både elektrisk integritet og mekanisk sikkerhed, selv i miljøer med høj vibration. Pakkens orientering er vandret, med modstandens lange akse parallel med monteringsoverfladen, hvilket minimerer højdeprofilen og maksimerer kontaktområdet til varmeoverførsel.

Hvilke strenge tests bekræfter modstandens holdbarhed i industrielle miljøer?

Hver enhed gennemgår en streng kvalitetsvalidering. Loddebarhedstest sikrer >90% dækning under 260±5°C i 2 sekunder. Dielektrisk modstand er verificeret ved 500VAC i 5 sekunder uden nedbrud. Temperaturkoefficienten holdes på ≤ ±250 ppm/°C. Temperaturcyklus fra -55°C til +200°C bekræfter strukturel integritet, mens udholdenhedstest ved nominel spænding i 1000 timer validerer langsigtet pålidelighed. Overbelastningstest ved 10× nominel effekt (trådviklet) eller 5× nominel effekt (metalfilm) bekræfter pulskapacitet. Som en betroet producent af radial cementmodstand i Kina kombinerer RST Electric over 10 års kraftmodstandsekspertise med præcisionsfremstilling for at levere komponenter, der giver robust termisk styring i industrielt og kommercielt udstyr.

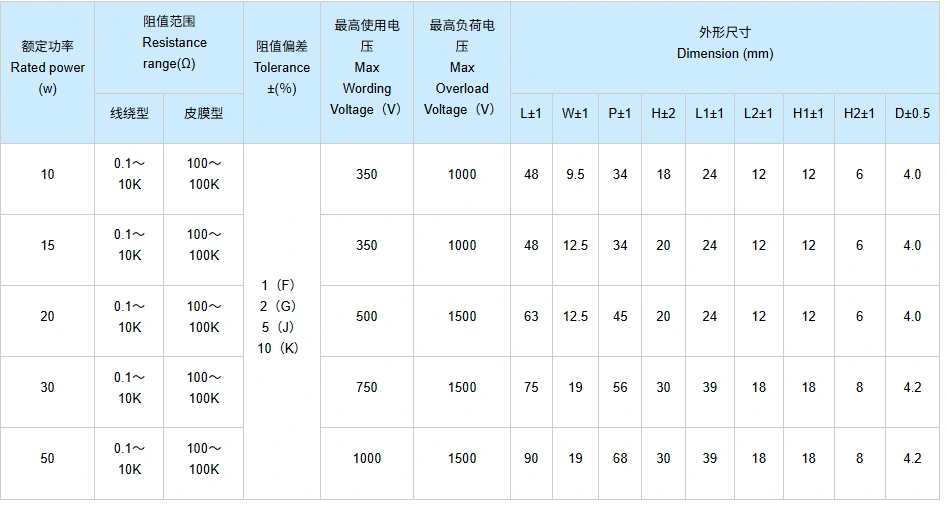

Teknisk specifikation

Hvad er fordelene ved dette produkt?

1. Integrerede monteringsbeslag – Indbyggede metalbeslag med forborede huller (4,0–4,2 mm) muliggør sikker fastgørelse til chassis eller køleplader, hvilket maksimerer termisk overførsel.

2.Høj effekttæthed – Op til 50W i en kompakt rektangulær pakke, ideel til applikationer, hvor bordpladsen er begrænset, men kravene til strømtab er høje.

3. Dobbelt elektrisk og mekanisk terminering – Radiale ledninger giver loddeforbindelser, mens beslag giver mekanisk støtte, hvilket reducerer belastningen på PCB-loddesamlinger.

4.Forbedret temperaturkoefficient – ​​≤ ±250 ppm/°C sikrer stabile modstandsværdier over hele driftstemperaturområdet.

5. Flammehæmmende keramisk hus – Indkapslet i uorganisk silicafyldstof i et keramisk hus for fremragende varmeafledning, elektrisk isolering og mekanisk beskyttelse.

6. Bredt modstandsområde – Wirewound version ned til 0,1Ω til højstrømsføling; metalfilm version op til 100kΩ til spændingsdeling.

7.Højtemperaturdrift – Kontinuerlig drift op til +200°C hustemperatur med lineær derating.

8. Præcisionstolerancer – Tilgængelig fra ±1% til ±10% for at opfylde stramme kredsløbskrav eller omkostningsfølsomme designs.

9. Robust konstruktion – Tåler vibrationer (50m/s²) og temperaturcykler (-55°C til +200°C) uden forringelse af ydeevnen.

10. Omfattende kvalitetsvalidering – 100 % test af loddeevne, dielektrisk styrke og udholdenhed i henhold til IEC 60115-standarder.

Produktapplikationer

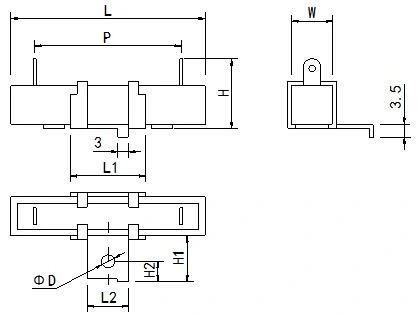

Tegning og mål

Pakke og forsendelse

RST Electric sikrer sikker levering af enhver radial cementmodstand:

Vi lægger stor vægt på transportsikkerheden for hver keramisk modstand. Før levering vil vi levere tilpassede emballageløsninger baseret på ordrestørrelsen for at sikre produkternes integritet gennem hele processen.

For almindelige ordrer vedtages en uafhængig emballeringsproces: hver modstand er først fuldt dækket med statisk elektrisk isoleringsfilm og placeres derefter i en uafhængig boks for at give tilstrækkelig beskyttelse til den keramiske krop og støttestrukturen. Til køb i stor skala bruges bølgepap til emballage i hel kasse, med skumskillevægge indeni for effektivt at forhindre stiftbøjning og understøtte deformation, hvilket sikrer installationsnøjagtighed.

For nøgledele såsom stifter og understøtninger, vil vi desuden fylde skumpuder til forstærkning for at sikre, at de forbliver lige under transport og ikke påvirker efterfølgende installation. Hver forsendelse af varer er ledsaget af en pakkeliste og kontrolcertifikat, hvilket letter hurtig accept og arkivering af kunderne.

Leveringsmetoden er fleksibel og kan tilpasses købsskalaen: små partier kan vælge internationale ekspresleveringstjenester såsom DHL/FedEx/UPS; mellemstore partier er velegnede til lufttransport; store ordrer transporteres ad søvejen, hvilket balancerer omkostninger og aktualitet.

Inden alle keramiske modstande pakkes, udføres 100 % elektrisk test og udseendeinspektion for at sikre, at kerneindikatorerne såsom modstandsværdier er nøjagtigt opfyldt, og produktets udseende er strengt kontrolleret for at overholde de brugerdefinerede standarder, hvilket sikrer, at de leverede produkter fuldt ud opfylder kravene til brug og overensstemmelse.
