TO247 tykfilm effektmodstand

TO247 Thick Film Power Resistor fra RST Electric repræsenterer det næste trin i strømmodstandsindpakning, og tilbyder betydeligt højere strømhåndtering end traditionelle TO220-enheder, samtidig med at den bevarer en velkendt, let-at-montere formfaktor. Designet til applikationer, hvor 35W eller 50W er utilstrækkeligt, men større chassismonterede modstande er upraktiske, leverer denne Heatsink Mount Resistor 100W ved 25°C hustemperatur (3,5W uden heatsink) i en kompakt TO247-pakke. Enkeltskruen monteringsgrænseflade forenkler mekanisk integration, hvilket gør det muligt for ingeniører at fastgøre enheden direkte til en heatsink eller chassis ved hjælp af termiske grænsefladematerialer for optimal varmeoverførsel.

Optimeret arkitektur

Den interne konstruktion af denne højeffekt tykfilmsmodstand er optimeret til både elektrisk ydeevne og termisk effektivitet. Et højstabilt resistivt lag afsættes på et aluminiumoxidsubstrat, som derefter trådbindes til ledningsrammen og indkapsles i en robust støbt plastikemballage. Denne konstruktion giver exceptionelle isoleringsegenskaber, modstår 1800VAC og opretholder isolationsmodstand større end 10GΩ. Den ikke-induktive karakter af tykfilmteknologi sikrer minimal parasitisk induktans, hvilket gør PRT100 velegnet til højfrekvente switching-kredsløb og hurtige transientapplikationer.

Strenge scenetilpasning

PRT100-serien dækker et bredt modstandsområde fra 0,2Ω til 1MΩ, med TCR-muligheder fra ±50 ppm/°C (for præcisionsværdier >10Ω) til ±300 ppm/°C (for lavohmske eller højmodstandsområder). Standardtolerancer omfatter ±1%, ±5% og ±10%, der tilgodeser både instrumentering med høj nøjagtighed og strømforsyninger til generelle formål. Med et udvidet driftstemperaturområde på -65°C til +175°C er denne TO247-modstand velegnet til barske miljøer, hvor pålidelighed er altafgørende. Som en betroet To247 Thick Film Power Resistor-producent i Kina, kombinerer RST Electric over 10 års ekspertise inden for tykfilmteknik med præcisionsfremstilling for at levere komponenter, der giver pålidelig, stabil ydeevne i de mest krævende elektroniske strømkredsløb.

Teknisk specifikation

Standard Specifikation

Elektrisk ydeevne

● Blytrådmaterialer: Fortinnet kobber

● Maks. drejningsmoment: 0,9Nm

● Nominel effekt ved 25°C af PRT100 er 3,5W uden køleplade.

● Effektgrænsen afhænger af emballagens overfladetemperatur.

● Varmeafledende creme skal påføres korrekt

Hvad er fordelene ved vores To247 Thick Film Power Resistor sammenlignet med vores konkurrenters?

1.Høj effekttæthed – 100W ved 25°C kabinettemperatur, hvilket muliggør kompakte højeffektdesigns uden behov for voluminøse chassismonterede modstande.

2.TO247 Industristandardpakke – Velkendt fodaftryk med enkeltskruemontering forenkler mekanisk integration og termisk styring.

3.Udvidet temperaturområde – Fungerer fra -65°C til +175°C, velegnet til barske industri-, bil- og rumfartsmiljøer.

4. Højspændingskapacitet – 700V maksimal arbejdsspænding og 1800VAC dielektrisk styrke sikrer sikker drift i højspændingskredsløb.

5. Bredt modstandsområde – Fra 0,2Ω til 1MΩ i en enkelt serie, der dækker applikationer fra højstrømsregistrering til højimpedansspændingsdeling.

6. Ikke-induktiv konstruktion – tyk filmteknologi minimerer parasitisk induktans, hvilket gør den ideel til højfrekvent switching og snubberapplikationer.

7. Præcisionstolerancer – Tilgængelig i ±1%, ±5% og ±10% for at opfylde krav til både høj nøjagtighed og generelle formål.

8.Lav TCR-indstillinger – Så lavt som ±50 ppm/°C for præcisionsværdier >10Ω, hvilket sikrer stabil ydeevne på tværs af temperaturvariationer.

9. Fremragende isolering – Tåler 1800VAC med isolationsmodstand >10GΩ, hvilket sikrer sikkerhed i højspændingskredsløb.

10. Robust konstruktion – Støbt plastikhus beskytter det modstandsdygtige element mod mekanisk belastning, fugt og forurenende stoffer.

Produktapplikationer

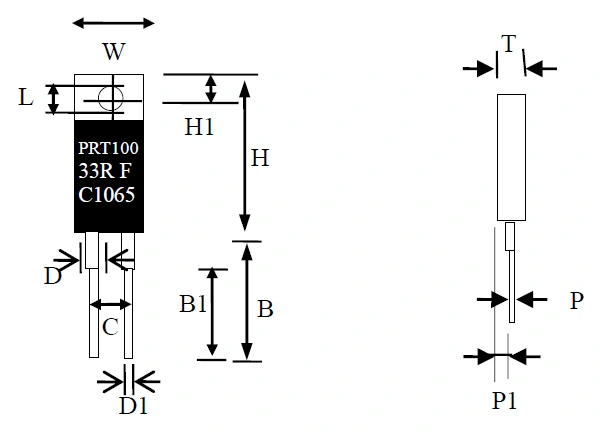

Tegning og dimensioner:

Transportform

For at sikre, at vores modstande ikke bliver beskadiget under hele transportprocessen, har vi udviklet en detaljeret pakke- og transportplan, der tager hensyn til både beskyttelse og tilpasningsevne, for at sikre produktkvaliteten omfattende.

Ved forsendelse i bulk pakkes alle To247 Thick Film Power Resistorer ved hjælp af antistatiske rør eller specielle bakker, der passer præcist til emballagens dimensioner. Dette forhindrer ikke kun effektivt stifterne i at bøje eller deformere, men beskytter også monteringspuderne mod at blive stødt eller slidt, hvilket undgår enhver påvirkning på efterfølgende installation og elektrisk ydeevne.

Til stiftbeskyttelse bruger vi skum endehætter eller plaststøbte puder til fiksering, hvilket sikrer, at stifterne forbliver lige hele tiden. Der er ikke behov for efterfølgende korrektion fra købers side, hvilket forbedrer montageeffektiviteten.

Pakkeservice

Derudover tilbyder vi skræddersyede rulletapeemballeringstjenester efter behov, som er velegnede til automatiserede samlebånd og hjælper købere med at øge produktionseffektiviteten. Hver batch af varer leveres med en detaljeret pakkeliste og inspektionscertifikat vedhæftet, hvilket letter købers verifikation og accept og sikrer, at hver To247 Thick Film Power Resistor opfylder specifikationskravene. Forsendelsesmetoderne er fleksible og kan tilpasses forskellige indkøbsmængder. Små batchordrer sendes via internationale kurertjenester såsom DHL, FedEx og UPS, med hurtig levering; mellemstore batchordrer transporteres med fly, hvilket afbalancerer leveringstid og omkostninger; store batchordrer sendes ad søvejen, hvilket reducerer transportomkostningerne markant. Det er værd at bemærke, at alle modstande gennemgår 100 % elektrisk test inden emballering, med særligt fokus på at verificere modstandsværdien, tolerancen og prøvetagning af TCR-verifikation for at sikre, at de leverede produkter opfylder standarderne.

Fem grunde til at vælge RST Electric

Velerfaren

Med ti års dybdegående udvikling og akkumulering er RST Electric blevet en foretrukken partner for globale købere. Dens kernestyrke fokuserer på de eksklusive muligheder for højeffektscenarier, som adskiller den fra almindelige producenter og fuldt ud opfylder de strenge indkøbskrav. Som en juridisk certificeret producent i Kina har vi været dedikeret til forskning og produktion af To247 Thick Film Power Resistors i over 10 år. Vi er en professionel producent inden for tykfilmteknologi, der opnår fuld-processelvkontrol fra tykfilmaflejring, laserfinjustering, komponentsamling til produktinspektion. Der er ingen outsourcing-links, hvilket sikrer ensartet produktkvalitet lige fra begyndelsen og eliminerer ydeevneafvigelser forårsaget af tilsyn med proceskontrol.

Direkte forsyning fra fabrikken

Fabrikkens direkte forsyningsmodel er en af ​​vores kernekompetencer. Alle modstande sendes direkte fra fabrikken uden nogen mellemmandsopmærkning. Priserne er gennemsigtige og sporbare, hvilket giver købere mulighed for at købe modstande af høj kvalitet og høj effekt til mere fordelagtige omkostninger. Samtidig har vi en ISO 9001-certificeret produktionsbase udstyret med en eksklusiv To247 Thick Film Power Resistor produktionslinje. Hvert produkt gennemgår 100% elektrisk test. Vi kan levere prøveudtagningstest i overensstemmelse med MIL-PRF-55342 og AEC-Q200 standarder baseret på indkøbskravene. Vores professionelle ingeniørteam har stor erfaring med højeffektelektronik og termisk styring og kan yde målrettet teknisk support til at løse forskellige problemer i produktintegrationsprocessen for købere.

Globalt samarbejde

Vi har stor erfaring i globalt samarbejde og er blevet en pålidelig leverandør til globale strømforsyningsproducenter, bilelektronikvirksomheder og industrielle kontrolproducenter. Vores produkter eksporteres til mere end 40 lande, herunder Tyskland, USA og Japan. Vi er velbevandret i standarder og krav fra forskellige industrier og regioner og kan præcist opfylde brugskravene i forskellige højeffektscenarier.

Støtte tilpasning

Med hensyn til skræddersyede tjenester kan vi tilbyde et komplet udvalg af tilpasninger, herunder 100W og tilpasset effekt, 0,2Ω til 1MΩ og specielle modstandsværdier, ±0,5% til ±10% tolerance, flere TCR-muligheder, samt personlige tjenester såsom stiftdannelse og speciel screening, der perfekt opfylder de eksklusive behov hos forskellige købere.

Eftersalgsservice

Vi tilbyder omfattende leverings- og eftersalgsgarantier. Produkter i standardstørrelse kan leveres inden for 10 til 15 dage, mens kundetilpassede produkter har en leveringstid på 15 til 25 dage, som fleksibelt kan tilpasses indkøbernes produktionsplaner. Sammen med produkterne leverer vi komplette dokumenter såsom testrapporter, materialecertificeringer, RoHS/REACH-erklæringer osv., for at opfylde kravene til overensstemmelsesaudits. Alle produkter har 12 måneders garanti. I garantiperioden tilbyder vi fjernfejldiagnose, levering af reservedele, og professionelle tekniske teams yder fuld support til produktintegration gennem hele processen, hvilket sikrer, at køberne ikke har nogen bekymringer under hele processen og virkelig opnår win-win-samarbejde.
