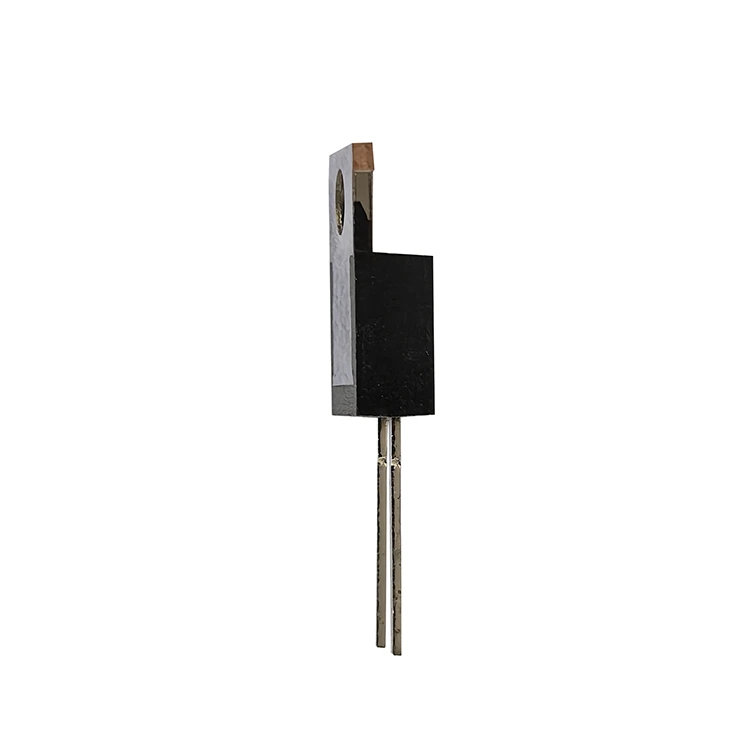

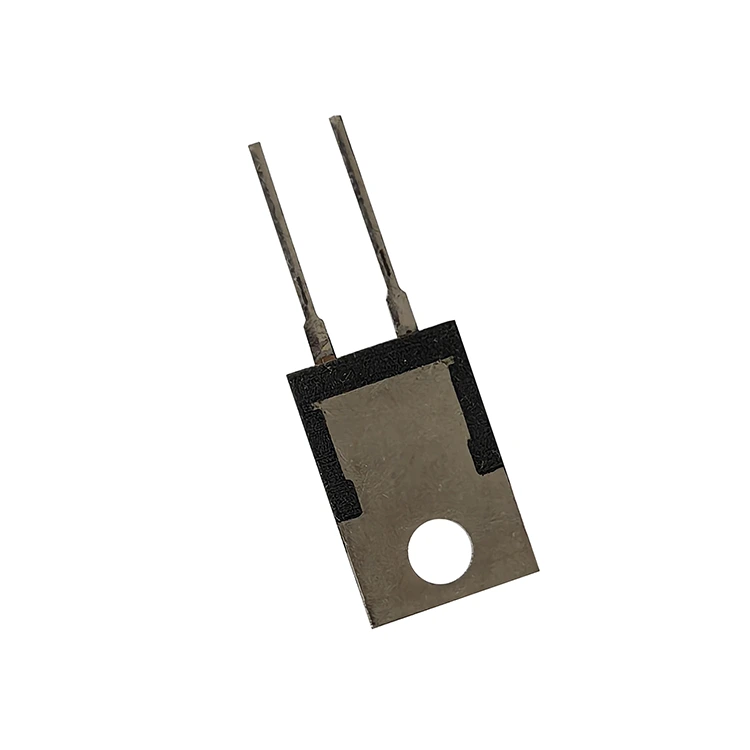

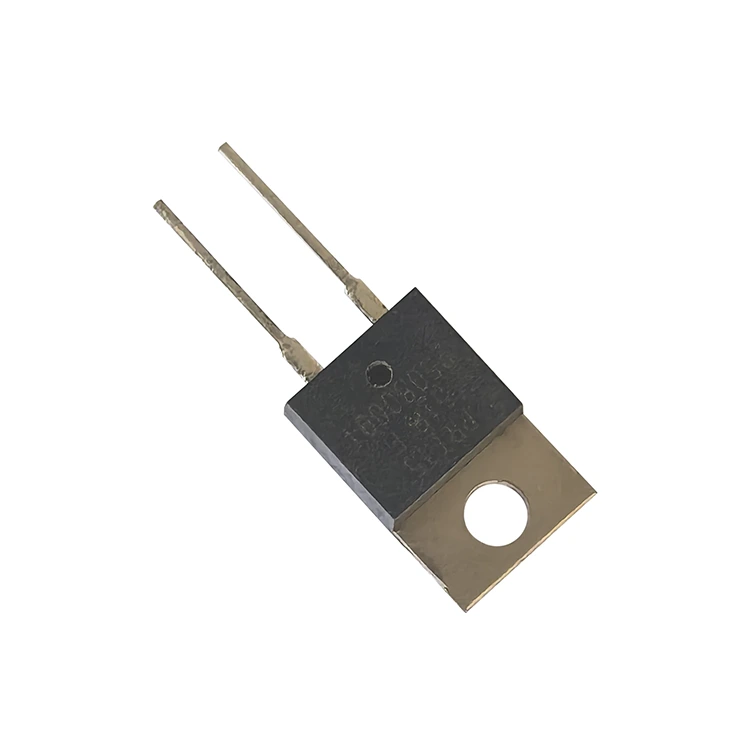

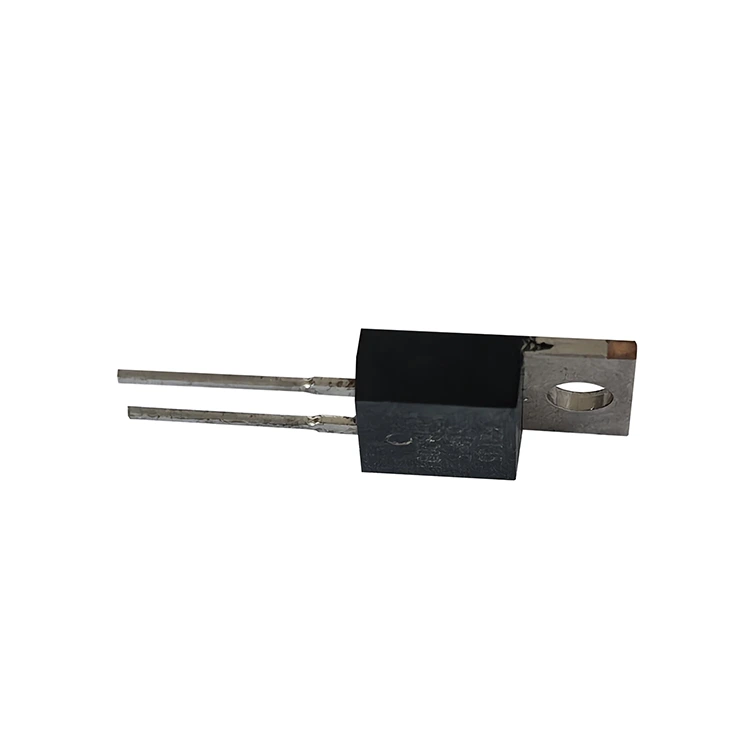

TO220 tykfilm effektmodstand

TO220 Thick Film Power Resistor fra RST Electric bygger bro mellem traditionelle gennemhullede strømmodstande og avancerede overflademonterede enheder og tilbyder den termiske ydeevne som en køleplademonterbar komponent i et velkendt TO220-fodaftryk. Denne heatsink-monteringsmodstand er designet til applikationer, hvor kortpladsen er i top, men kravene til strømafbrydelse overstiger, hvad SMD-komponenter kan håndtere. TO220-pakken giver mulighed for enkeltskrue installation direkte på et chassis eller heatsink, ved at bruge termiske grænsefladematerialer til effektivt at overføre varme væk fra det resistive element.

Intern struktur

Den indvendige konstruktion af denne Power Thick Film Resistor består af et højstabilt modstandslag, der er afsat på et aluminiumoxidsubstrat, som derefter er trådbundet til blyrammen og indkapslet i en støbt plastikemballage. Denne konstruktion giver fremragende isoleringsegenskaber, modstår spændinger op til 1800VAC og opretholder en isolationsmodstand på mere end 10GΩ. Den ikke-induktive karakter af tykfilmteknologi sikrer minimal parasitisk induktans, hvilket gør PRT-serien velegnet til højfrekvente switching-kredsløb, hvor trådviklede modstande ville introducere uacceptabel faseforskydning.

Effektmærke

PRT-serien fås i to effektklasser:

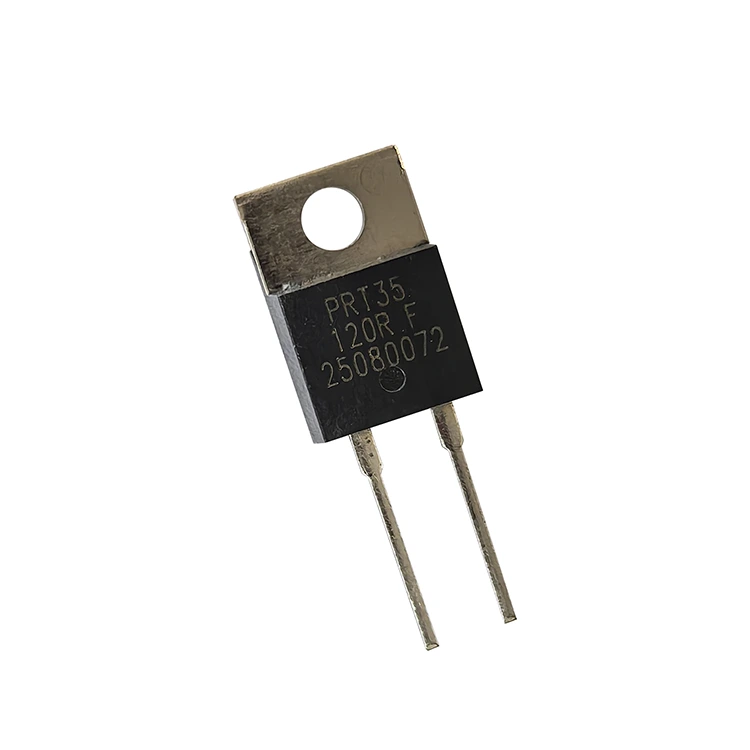

● PRT35 – 35W ved 25°C hustemperatur (2,5W uden heatsink)

● PRT50 – 50W ved 25°C hustemperatur (3W uden heatsink)

Modstandsværdier spænder fra 0,1Ω til 1MΩ, med TCR-indstillinger, der spænder fra ±50 ppm/°C (for præcisionsværdier over 10Ω) til ±300 ppm/°C (for områder med lav ohm eller høj modstand). Standardtolerancer omfatter ±0,5%, ±1%, ±5% og ±10%, der tilgodeser både instrumentering med høj nøjagtighed og kraftapplikationer til generelle formål. Som en betroet To220 Thick Film Power Resistor-producent i Kina, kombinerer RST Electric over 10 års ekspertise inden for tykfilmteknik med præcisionsfremstilling for at levere komponenter, der giver pålidelig, stabil ydeevne i krævende elektroniske strømkredsløb.

Teknisk specifikation

TCR af Resistance Range

Elektrisk ydeevne

● Blytrådmaterialer: Fortinnet kobber

● Maks. drejningsmoment: 0,9Nm

● Effektgrænsen afhænger af emballagens overfladetemperatur.

● Temperaturmåling påkrævet for at måle det centrale af kølepladen.

● Varmeafledende creme skal påføres korrekt

Hvad er de vigtigste fordele ved To220 Thick Film Power Resistor?

1.TO220 Standardpakke – Industristandard fodaftryk med enkeltskruemontering forenkler mekanisk integration og termisk styring.

2.Høj effekttæthed – 35W (PRT35) eller 50W (PRT50) ved 25°C kabinettemperatur, hvilket muliggør kompakte effekttrinsdesign.

3. Bredt modstandsområde – Fra 0,1Ω til 1MΩ i en enkelt serie, der dækker applikationer fra strømmåling til højimpedansspændingsdeling.

4. Fremragende isolering – Tåler 1800VAC dielektrisk styrke med isolationsmodstand >10GΩ, hvilket sikrer sikkerhed i højspændingskredsløb.

5. Ikke-induktiv konstruktion – tykfilmsteknologi minimerer parasitisk induktans, ideel til højfrekvensomskiftningsapplikationer.

6. Præcisionstolerancer – Tilgængelig i ±0,5%, ±1%, ±5% og ±10% for at opfylde krav til både høj nøjagtighed og generelle formål.

7.Lav TCR-indstillinger – Så lavt som ±50 ppm/°C for præcisionsværdier >10Ω, hvilket sikrer stabil ydeevne på tværs af temperaturvariationer.

8. Nem montering – Enkelt M3 skruemontering med 0,9 Nm maksimalt drejningsmoment; ledninger er fortinnet for pålidelige loddeforbindelser.

9.Alsidige applikationer – Velegnet til at skifte strømforsyninger, snubberkredsløb, effektforstærkere, spændingsregulering og pulsbelastning.

10. Robust konstruktion – Støbt plastikhus beskytter det modstandsdygtige element mod mekanisk belastning og miljøforurening.

Produktapplikationer

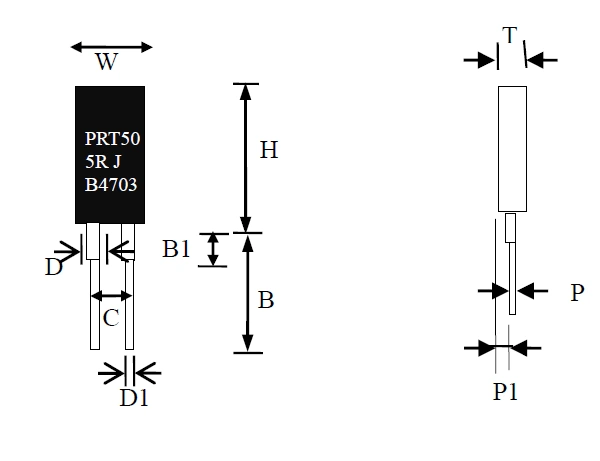

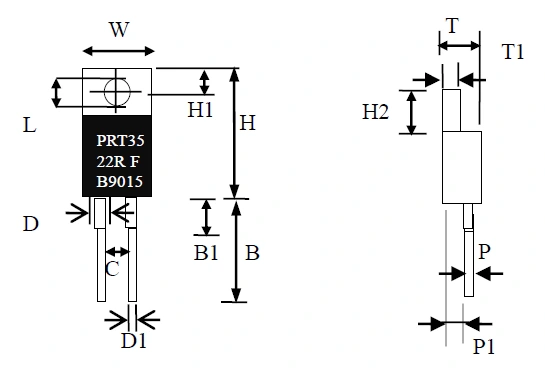

Tegning og mål

Paknings- og transportinstruktioner

Vores firma kontrollerer strengt hvert transporttrin for at sikre, at To220 Thick Film Power Resistor ankommer sikkert.

Til bulktransport anvendes antistatiske rør eller paller til emballering. Hver modstand er uafhængigt forseglet i en antistatisk pose, ledsaget af skumdæmpning, som effektivt forhindrer pinbøjning og beskadigelse af komponenter; ekstra skum er fastgjort i stiftenden for at undgå stød under transport. Der tilbydes også tilpassede emballagetjenester, der giver mulighed for justeringer af emballagespecifikationer i henhold til indkøbskrav.

Inden hver modstand forlader fabrikken, gennemgår den 100 % elektrisk test. Kun dem, der består testen, pakkes. Forsendelsen inkluderer en pakkeliste, inspektionsrapport og andre komplette materialer. Forsendelsesmetoden er fleksibel. Små batchordrer transporteres med internationale kurertjenester såsom DHL eller FedEx, mellemstore batchordrer med luftfragt og store batchordrer med søfragt, hvilket balancerer effektivitet og omkostninger. Opbevaring bør ske i et godt ventileret og tørt miljø, væk fra ætsende stoffer, for at undgå at påvirke produktets ydeevne.

Factory Direct Supply Advantage

Som en producent, der er specialiseret i forskning og produktion af To220 Thick Film Power Resistorer, har vi over 10 års industrierfaring, der opnår fuld-processelvkontrol fra legeringsvalg, tykfilmaflejring til produktinspektion uden nogen mellemliggende trin. Fabrikkens direkte leveringsmodel eliminerer den præmie, der opkræves af mellemhandlere, hvilket giver købere mulighed for at opnå produkter af høj kvalitet til mere favorable priser. Samtidig kan vi levere skræddersyet produktion i henhold til kravene, præcist matchende de faktiske brugsscenarier for modstandsværdi, effekt og pinspecifikationer.

Vi har et komplet produktionssystem og har opnået ISO 9001 kvalitetscertificering. Hvert produkt gennemgår strenge tests og opfylder standarder for bilindustrien og industriel brug. Vi har også et professionelt ingeniørteam, der kan yde teknisk support og løsningsoptimering, der hjælper købere med at fuldføre produktintegration effektivt.

FAQ

1. Spørgsmål: Hvor effektiv er emballagebeskyttelsen?

Svar: Vi bruger antistatisk emballage og skumdæmpning. Til bulktransport bruger vi specielle kartoner. Der er yderligere fikseringer ved stifterne, som effektivt kan forhindre stød og skader under transport. Samtidig medfølger en kontrolrapport med varerne for at sikre produkternes integritet.

2. Spørgsmål: Hvilke scenarier kan To220 Thick Film Power Resistor anvendes på?

Svar: Det er hovedsageligt velegnet til scenarier som strømforsyning, industriel kontrol og bilelektronik. Den understøtter fulddimensionel tilpasning, herunder strøm, modstandsværdi, pinspecifikationer, terminaltype osv. Den kan justeres i henhold til faktiske behov for at imødekomme forskellige brugsscenarier.

3. Spørgsmål: Er produktkvaliteten garanteret?

Svar: Produktet har gennemgået strenge tests og opfylder pålidelighedsstandarderne på bilniveau. Den kommer med 12 måneders garanti. Det tilbyder også fjernfejldiagnose og reservedelsopfyldning. En komplet testrapport og kvalifikationsdokumenter leveres sammen med produktet, hvilket sikrer et problemfrit køb under hele processen.

4. Spørgsmål: Hvor lang er leveringscyklussen?

Svar: Vi tilbyder direkte levering fra fabrikken, hvilket giver mulighed for fleksibel justering af produktionscyklussen. For standardmodeller er leveringstiden 10-15 hverdage. For tilpassede modeller er det 15-25 arbejdsdage. Leveringstiden kan tilpasses efter købskravene, ligesom der ydes teknisk support.
