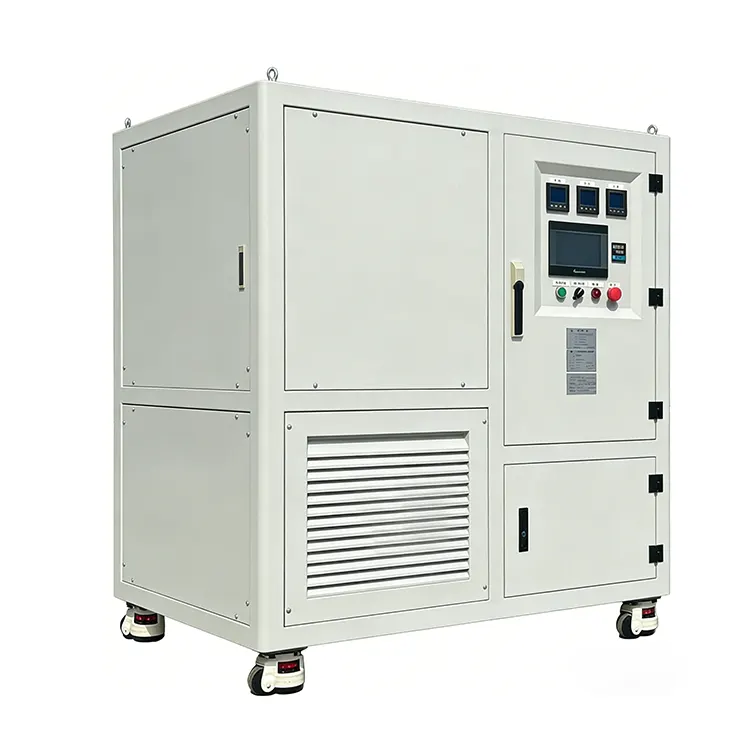

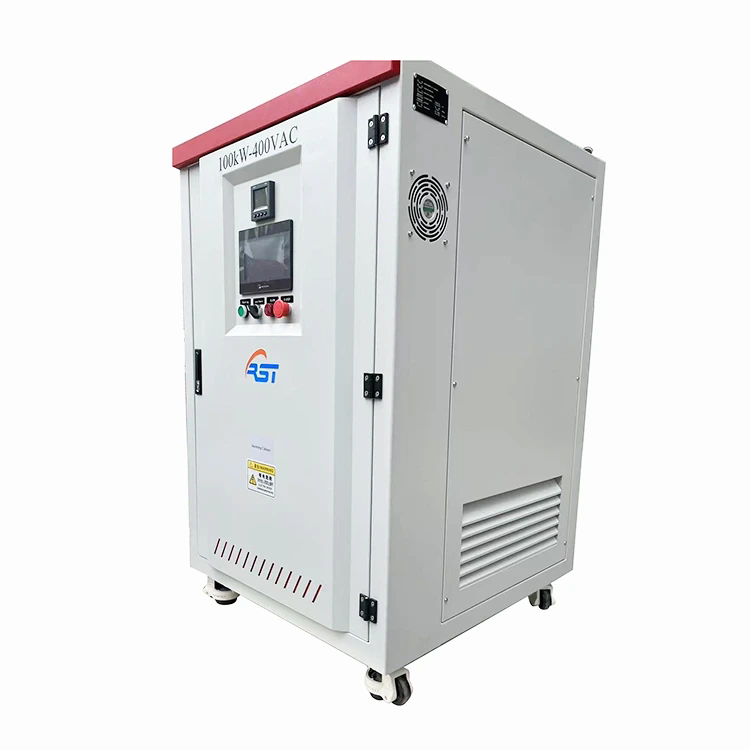

RLC Load Bank

Enheden har en lokal berøringsskærm med realtidsdatalogning og kurvevisning, plus RS485/Modbus-RTU fjernbetjening via pc-software. Anbragt i et kompakt, mobilt kabinet med tvungen luftkøling og ≤65dB støjdrift, passer det til indendørs laboratorie- og produktionsmiljøer.

Belastningstyper

RLC Load Bank fra RST Electric repræsenterer et paradigmeskift fra traditionel resistiv belastningstestning. Designet til ingeniører og forskere, der har brug for at simulere elektriske belastninger fra den virkelige verden – komplet med reaktive effektkomponenter og varierende effektfaktorer – denne RLC Load Bank integrerer tre forskellige belastningstyper: Resistiv (R) til ren aktiv effektsimulering, Induktiv (L) til efterslæbende effektfaktorforhold og Kapacitiv (C) til førende effektfaktorscenarier. Ved at kombinere disse elementer kan RLC-belastningsbanken nøjagtigt replikere de elektriske egenskaber for motorer, strømforsyninger, UPS-systemer og nettilsluttede invertere, hvilket muliggør omfattende ydelsesvalidering under realistiske driftsforhold.

Driftstilstande

Belastningstrinsopløsningen er en brancheførende 0,1kW for resistiv tilstand og 0,1kvar for RLC-tilstand, hvilket muliggør præcis finjustering af testparametre. Indlæsningsnøjagtigheden opretholdes på ±3 %, hvilket sikrer gentagelige og pålidelige testresultater. Enheden understøtter to forskellige driftstilstande: R Load Mode (ren resistiv) og RLC Load Mode (kombineret resistiv, induktiv og kapacitiv), valgt via den intuitive touchscreen-grænseflade. Effektfaktoren kan justeres kontinuerligt i intervallet 0,65 til 1,0 (laggende eller førende), hvilket giver fuld fleksibilitet til test af standardoverholdelse.

Dual-mode kontrol

Lokal betjening via en 7-tommers berøringsskærm med høj opløsning viser spænding, strøm, effekt, frekvens og effektfaktor i realtid sammen med live-trendkurver for hver parameter. Datalogning og eksport er indbygget, hvilket gør det muligt for ingeniører at fange testresultater til analyse. Til automatiserede testsekvenser understøtter belastningsbanken RS485/Modbus-RTU fjernkommunikation, hvilket muliggør integration med pc-baseret software til fjernindlæsning, dataindsamling og rapportgenerering. Som en betroet RLC Load Bank-producent i Kina, kombinerer RST Electric over 10/års krafttestekspertise med præcisionsteknik for at levere løsninger, der accelererer produktudviklingen og sikrer overholdelse af internationale standarder.

Tekniske specifikationer

Produktegenskaber

RLC ikke-lineær belastningssimulering – Integrerer resistive, induktive og kapacitive elementer for nøjagtigt at efterligne belastninger fra den virkelige verden med justerbar effektfaktor fra 0,65 til 1,0 (lagging eller førende).

Trefaset uafhængig kontrol – Hver fase kan indlæses separat, hvilket muliggør ubalanceret belastningstest for trefasede invertere, UPS-systemer og strømforsyninger.

Ultrafin belastningsopløsning – 0,1kW (resistiv) og 0,1kvar (RLC) trintrin tillader præcis simulering af belastningsvariationer i den virkelige verden. Højere præcisionsversioner (minimum 0,001kvar trin) tilgængelige til anti-ø-testning.

Dobbelte driftstilstande – Kan skiftes mellem ren resistiv (R)-tilstand og kombineret RLC-tilstand for at understøtte forskellige testkrav.

Højpræcisionsmåling – Klasse 0,5 multifunktionsinstrument med ±3 % belastningsnøjagtighed sikrer pålidelige, gentagelige testresultater.

Intuitiv berøringsskærmgrænseflade – 7-tommers HMI med parametervisning i realtid, trendkurver, datalogning og eksportfunktioner – ingen pc kræves til grundlæggende test.

Klar til fjernautomatisering – RS485/Modbus-RTU-kommunikation muliggør integration med pc-software til automatiserede testsekvenser og dataindsamling. Ethernet kommunikationsmodul valgfrit.

Laboratorievenlig stille drift – Tvungen luftkøling med ventilatorer med variabel hastighed opretholder ≤65 dB støjniveau, velegnet til laboratorie- og kontormiljøer.

Kompakt og mobilt design – Udstyret med hjul og løfteringe for nem bevægelse i laboratorier.

Omfattende sikkerhedsbeskyttelse - Overtemperatur, overspænding, overstrøm, detektering af ventilatorfejl og nødstop sikrer sikker drift under uovervåget test.

Produktapplikationer

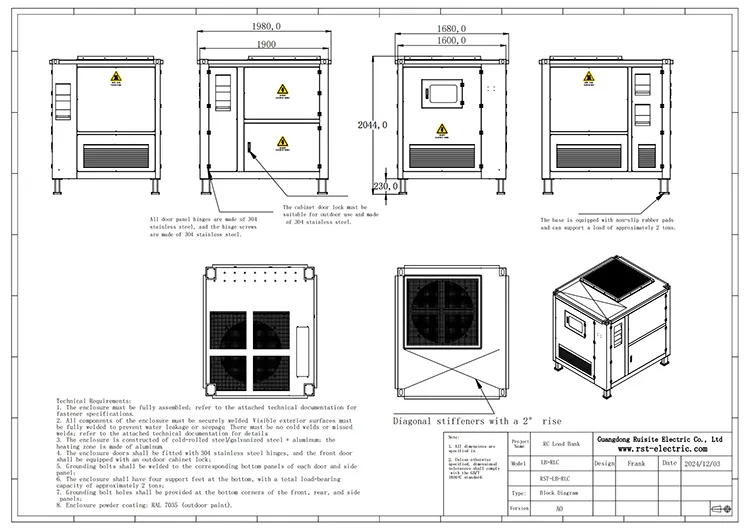

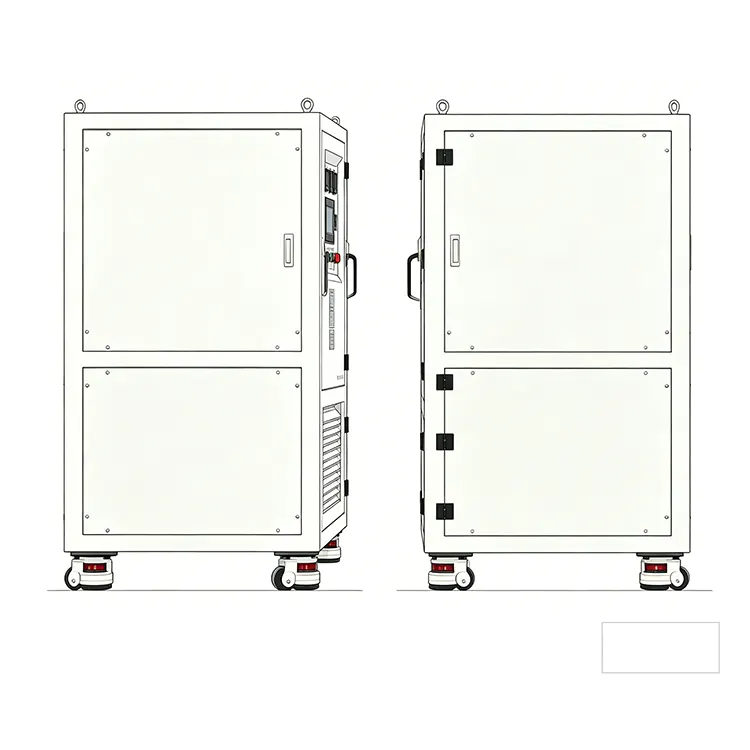

Dimensioner & Vægt

Bemærk: Dimensioner og vægt er for standardkonfigurationer; tilpassede modeller kan variere.

Emballage & forsendelse

RST Electric sikrer sikker levering af hver RLC Load Bank:

Kraftig kasse: Enheden er monteret på en forstærket træslæde med skumpolstring og indesluttet i en tilpasset krydsfinerkasse til international forsendelse.

Vibrationsbeskyttelse: Kritiske komponenter er sikret med ekstra afstivning for at forhindre beskadigelse under transport.

Dokumentation: Pakkelister, fabrikstestrapporter og betjeningsvejledninger er inkluderet.

Fragtmuligheder: FCL søfragt, luftfragt eller dør-til-dør ekspres tilgængelig.

Alle enheder gennemgår fabriksgodkendelsestest (FAT) inklusive fuld-load burn-in, kalibreringsbekræftelse og validering af kommunikationsprotokol før forsendelse.

Om RST Electric

Vi er en certificeret producent baseret i Kina, med speciale i RLC-belastningsbanker (resistive, induktive, kapacitive) i over 10 år.

Fuldstændig intern kontrol over modstands-, induktor- og kondensatorbankdesign, samling og test – hvilket sikrer ensartet kvalitet og præcis fasevinkelsimulering.

Fabriksdirekte priser på hver RST Series RLC Load Bank, med gennemsigtig omkostningsstruktur og ingen mellemled.

Kvalitetssikring

ISO 9001-certificerede faciliteter med dedikerede produktionslinjer til RLC-belastningsbanker, herunder separate viklingsstationer til induktorer.

100 % fabrikstest inklusive fuld-load burn-in, effektfaktor (0,65 til 1,0) verifikation, resonanstestning og validering af kommunikationsprotokol.

Erfarent ingeniørteam med speciale i effektelektroniktest, anti-ø-overholdelse (IEEE 1547 / IEC 62116) og reaktiv effektsimuleringsstandarder.

Global erfaring, betroet leverandør

Gennemprøvet leverandør til R&D-laboratorier, inverterproducenter, UPS-testfaciliteter og certificeringsorganer for vedvarende energi over hele verden.

Eksporter track record til over 45 lande, herunder Tyskland, USA, Japan, Sydkorea, Australien og Brasilien.

Dyb domæneekspertise i applikationer, der kræver præcis RLC-belastningssimulering til anti-ø-testning, harmonisk analyse og dynamisk belastningsprofilering.

Uendelig tilpasning

Effektklassifikationer: 10kVA til 5000kVA+ (tilgængelig tilpasset)

Spændinger: 110V, 220V, 380V, 400V, 415V, 480V, 690V, 11kV, 33kV, brugerdefineret

Belastningstyper: R / L / C / RL / RC / LC / RLC (enhver kombination)

Trinopløsning: 0,1kW/kvar standard (brugerdefinerede finere trin tilgængelig ned til 0,001kW/kvar til højpræcisionstestning)

Kontrol: Touchscreen / PC-software / PLC / Brugerdefineret kontrolkonsol

Kommunikation: RS485/Modbus / Ethernet / CAN / Custom protokol

Frekvens: 50Hz / 60Hz / 400Hz / Variabel frekvens

Pålidelig levering og livslang support

Standard leveringstid: 20-25 dage for standardkonfigurationer; 30-45 dage for brugerdefinerede RLC-forhold og højeffektenheder.

Omfattende dokumentation: Fabrikstestrapporter, kalibreringscertifikater (sporbare til nationale standarder), brugermanualer, CE-deklarationer.

12 måneders garanti med fjernfejlfinding, forsendelse af reservedele og valgfri idriftsættelse på stedet.

Teknisk support tilgængelig til udvikling af testprocedurer (herunder oprettelse af anti-ø-testplan), opsætning af harmonisk analyse og idriftsættelse i marken.

Anvendelser af RLC Load Bank i industri og kommerciel

Energilagringssystemer—projektcasestudier

1. Projektbaggrund

1.1 Kundeprofil Med den storstilede udrulning af energilagringssystemer i industrielle og kommercielle omgivelser er det blevet afgørende at verificere ydeevnen af ​​energilagringsskabe, før de forlader fabrikken, efter installation og i hele deres drifts- og vedligeholdelseslivscyklus. Men før et energilagringssystem kan tilsluttes nettet, skal det gennemgå en streng belastningstest for at verificere dets stabilitet, pålidelighed og sikkerhed under virkelige driftsforhold.

Projektets udfordringer:

En lokal indonesisk mineudstyrs- og energilagringsintegrator, der leverer strømforsyningsløsninger til minedrift i åbent støbt bore- og hejsemaskineri.

1.2 Driftsstedet Smertepunkter

1．Tab af energibalancekontrol i mikronet uden for nettet: Mikronet uden for nettet med PV + containeriseret BESS, borehejsemotorer genererer massiv regenerativ energi under sænkning; batteri fuldt opladet ved middagstid, overskydende strømstød DC-bus, udløser ofte PCS-overspændingsafbrydelse, standser borearbejde.

2. Mangel på dedikeret testudstyr: Originale billige plastikmodstande fejlede inden for 2-3 måneder under kystnær høj luftfugtighed, støv og store temperaturudsving, hvilket forårsager hyppige IGBT-nedbrud og BMS-skader. Der er intet justerbart belastningsudstyr med høj effekt på stedet, hvilket gør det umuligt at udføre fuld-effekt belastningstest uafhængigt.

3. Intet standardiseret testudstyr til produktion af energilagringsskabe: ude af stand til at udføre fuld kapacitetsudladning, anti-ø- og ubalanceret belastningsverifikation før levering, hvilket fører til eftersalgs-kapacitetsinkonsekvensklager.

4. Ingen mobil udledningsbelastning til årlig ESS-vedligeholdelse; personalet kunne ikke frigive resterende højspænding sikkert under kabineteftersyn, hvilket medførte fare for elektrisk stød.

1.3 Projektefterspørgsel Lever to sæt belastningsløsninger til C&I energilagringsskabe:

1． Indbyggede dynamiske bremseudladningsmodstande installeret inde i PCS-kabinet til overspændingsenergiafledning i realtid;

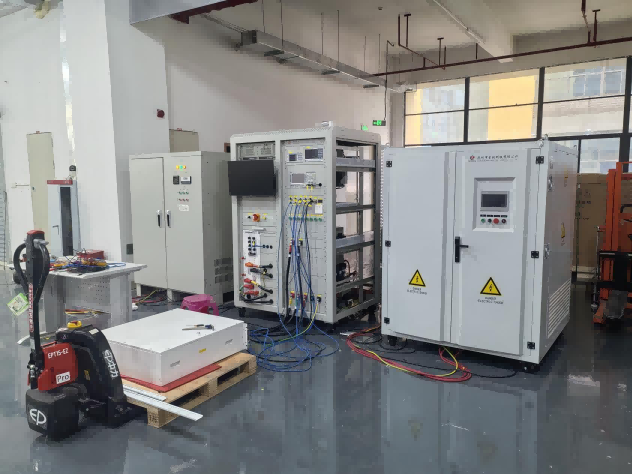

2. Fabrikstestbelastninger (DC elektronisk belastning + 3-faset RLC programmerbar AC belastning) til ESS offline inspektion;

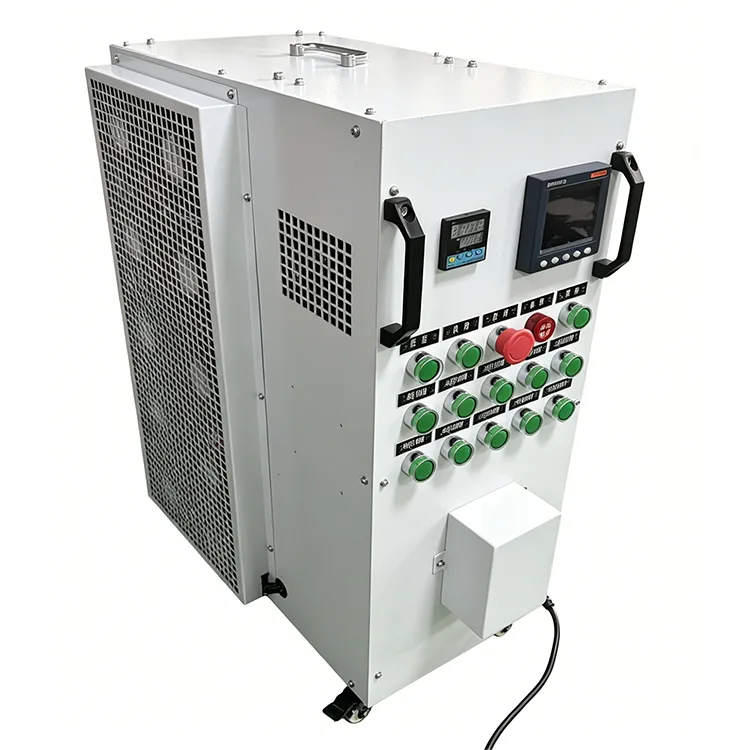

3．Mobil resistiv belastningsbank til drift på stedet, vedligeholdelse og dumping af overskydende strøm i mikronet til minedrift uden for nettet.

Baseret på ovenstående krav besluttede kunden at introducere et smart AC-lastskab som kernetestudstyr til nettilslutningsaccepttest af energilagringsskabet.

2. Kerne tekniske specifikationer & designfordele

2.1 Parametre til fulde systemtilpasning

2. 2 Kernedesignfordele til kommerciel og industriel energilagring

Fordel 1: Bredt tilpasset barskt miljødesign til udendørs minedrift ESSAluminiumsbremsemodstande anvender uorganisk flammehæmmende indstøbning og keramisk isolerede terminaler, anti-saltspray, støv og regn, fungerer stabilt fra -55 ℃ ~ +250 ℃, passer perfekt til kabinen med frilufts-opbevaring i Chennai; ingen risiko for åben ild inde i forseglet BESS-beholder.

Fordel 2: Fulddækkende fabrikstest for at eliminere eftersalgs skjulte problemer.DC+RLC dobbeltbelastningsudstyr simulerer ægte fabriksspids-/lavbelastningsbelastning, fuldfører fire obligatoriske offline-tests før levering af ESS: kapacitetsmærkning, celleældningsscreening, anti-ø-overholdelse, ubalanceret belastningstolerance; alle testrapporter kan eksporteres som formelle leveringsdokumenter til lokal indisk netaccept.

Fordel 3: Dobbelt-lags sikkerhedslåsebeskyttelse til ESS DC bus Afladningsmodstande aktiveres inden for <40ms, når busspændingen overstiger sikkerhedstærsklen; samarbejde med EMS energistyringssystem for at realisere graderet energiafledning: lille overskudseffekt forbrugt af indbyggede modstande, stor overskydende strøm skiftet til mobil belastningsbank automatisk, undgå øjeblikkelig højspændingsnedbrydning af BMS og strømmoduler.

Fordel 4: Modulær & plug-and-play struktur, reducere ingeniøromkostningerAlt belastningsudstyr vedtager opdelt modulært design; indbyggede modstande understøtter hurtig skruemontering inde i PCS kabinet, mobil lastbank udstyret med standard hurtige kabelforbindelser, ingen kompleks tilpasset transformation påkrævet til eksisterende energilagringsskabsmodeller, forkort montage- og installationscyklussen med 60%. Belastningsmodulet, kontrolsystemet og kølekomponenterne er integreret i en enkelt struktur, som er udstyret med hjul for at lette bevægelsen inden for testfaciliteten.

3. Installation og idriftsættelse på stedet

3.1 Pre-installation Preparation Standard

1. Bekræft ESS PCS DC-buss nominelle spænding, match modstandsmodstand og effektparameter for at undgå under/overdissipation;

2. Tjek kabinettets interne ventilationskanal, reserver uafhængig varmeafledningsplads til indbyggede bremsemodstande for at forhindre varmeakkumulering inde i forseglet opbevaringsskab;

3. Kalibrer DC- og RLC-belastningsudstyr via standardeffektmåler før fabrikstest, sørg for testdatafejl ≤±0,5%.

3.2 Trin-for-trin installationsproces

1. Indbygget afladningsmodstandsinstallation: Fastgør to monteringssko på PCS indvendige beslag, tilslut keramisk isolerede terminaler til DC bus positive og negative poler med isolerede kobberkabler, installer temperaturføler forbundet med EMS overophedningsbeskyttelse.

2. Test af belastningslayout: Separat DC belastningsområde & AC RLC belastningsområde i ESS produktionsværksted, udstyr uafhængig jordingsbus for at eliminere statisk testinterferens.

3. Placering af mobilt lastskab: Sæt op på flad jord ved siden af ​​udendørs energiopbevaringsbeholder, hold 1,5 m varmeafledningsafstand omkring kabinettet, tilslut lynkoblingen til ESS reserveudledningsport.

3.3 Standard idriftsættelsesprocedure (3 trin)

Trin 1: Offline fabrikstest idriftsættelse

1. No-load test af DC belastning, verificer konstant strøm / konstant strømafladningstilstand;

2. Indlæs ESS PACK til 100 % nominel effekt, kør kontinuerlig 4-timers afladningskapacitetstest, optag data om cellespændingsforskel;

3. Betjen RLC-belastning for at simulere et pludseligt strømsvigt i nettet, komplet anti-ø-beskyttelseshandlingstest (PCS-afskæringstid ≤200ms opfylder Indiens netstandard).

Trin 2: Indbygget modstandsforbundet system fælles idriftsættelse

1. Simuler hejsemotorens regenerative energitilbagemelding til DC-bussen, kontroller automatisk indkobling af bremsemodstande, optag busspændingsspændekurven;

2. Simuler fuldt opladet batteri + fuld PV-udgang, test graderet energiafledningslogik mellem indbyggede modstande og mobil belastningsbank.

Trin 3: Mining Site Microgrid Acceptance Commissioning

1. Kør boreudstyr med fuld belastning i 8 på hinanden følgende timer, overvåg ESS nedlukningsfrekvens før og efter belastningstilpasning;

2. Udfør vedligeholdelsessimuleringstest: afbryd ESS-hovedstrømforsyningen, udløs modstandsbelastningen for at frigive resterende bus-højspænding, bekræft nul restspænding efter 3 minutter for sikker eftersyn.

3.4 Accept Standard Pass Indicator

1. Fejlraten for nedlukning af ESS overspænding reduceret til nul under fuld minedrift;

2. Fejl ved ESS faktisk afladningskapacitet kontrolleret inden for ±1 % via DC-belastningskalibrering;

3. PCS bestå lokale indiske elværker nettilsluttet inspektion med komplette testregistreringer leveret af RLC-belastningsudstyr.

4. Fejlfinding og eftersalgsvedligeholdelsesservice

4.1 Vejledning til almindelig fejlfinding for ESS Matching Load

4.2 Regelmæssig vedligeholdelsescyklus Standard

1. Månedlig inspektion (kundeingeniør på stedet): Kontroller modstandsskalkorrosion, terminalisolering ældning, blæserdriftsstatus for lastkabinet;

2. Kvartalskalibrering: Genkontroller DC & RLC belastningstestpræcision med standard effektmåleinstrument;

3. Årlig dyb vedligeholdelse: Adskil aluminiumsskalmodstande for at rense indvendigt støv; udskifte aldrende pottekomponenter til langtidsudendørs arbejdsudstyr.

4.3 Globalt eftersalgsservicesupportsystem

1. 12-måneders fuld garanti for alt læsseudstyr; beskadigede modstande og kernebelastningsmoduler understøtter gratis udskiftning inden for garantiperioden;

2. Remote online fejlfinding: Giv engelsk betjeningsvejledning & real-time video teknisk support til indiske klienter via WhatsApp og e-mail;

3. Oversøisk reservedelslager: Lager almindelig bremsemodstand og belastningstilbehør på lager i Sydøstasien, leveringstid ≤7 arbejdsdage for reservedele;

4. Livsvarig teknisk opgraderingsservice: Gratis levering af parametertilpasningsordning, når klient udvider ESS-kapacitet eller opdaterer mineudstyr.

5. Projektresultat

5.1 Kerneresultater for operationel forbedring

1. Stabil drift af off-grid minedrift ESS: Den oprindelige daglige 3-5 gange PCS overspændingsafbrydelsesfejl blev fuldstændig elimineret, boreudstyrs kontinuerlige driftstid steg med 35 %, mine daglige produktionstab reduceret med ca. USD 1.200;

2. Udstyrs levetid forlænget kraftigt: Indbyggede anti-korrosions bremsemodstande i aluminium når 3 års levetid sammenlignet med tidligere modstande af plastik, som fejlede inden for 3 måneder; IGBT & BMS udskiftningsvedligeholdelsesomkostninger reduceret med 78 %;

3. Kvalificeret leveringshastighed af selvproduceret energilagringsskab når 100 %: Standard DC+RLC belastningstest eliminerer virtuel kapacitetsmærke & trefaset ubalance skjult fare, ingen reklamation fra kunder inden for 12 måneder efter projektets levering;

4. Sikker vedligeholdelsesgaranti: Mobil afladningsbelastning realiserer automatisk resterende højspændingsfrigivelse, løser fuldstændigt risikoen for elektrisk stød under ESS-kabineteftersyn, ingen sikkerhedsulykke er sket siden idriftsættelse af projektet.

5.2 Resultat af økonomiske og kommercielle fordele

1. Vækst i kundeproduktionens omsætning: Konstant 24-timers boreoperation giver et ekstra månedligt minedriftsoverskud på omkring 32.000 USD;

2. Kundemærkes konkurrenceevne forbedret: Komplet ESS-test- og sikkerhedsbeskyttelsesmatchningsløsning hjælper kunder med at vinde 3 nye minedriftsenergilagringsordrer i Sydindien inden for et halvt år;

3. Skalerbar værdiforslag: Denne load-matching-løsning er et standard-off-grid minedrift, industriel peak-shaving og kommerciel PV-lagerintegration ESS-projekt, som er blevet bredt brugt af energilagringsintegratorer i Sydøstasien, Latinamerika og Mellemøsten.

5.3 Realisering af nøglefordele

1.  Sikring af succesfuld accept af netforbindelse

Gennem præcis simuleringstest ved hjælp af Load Bank, validerede energilagringssystemet med succes nøgleydelsesaspekter såsom multi-unit net-tilsluttet og off-grid switching, fuld effekt afladning og respons på netforstyrrelser. Den bestod med succes netforbindelsesaccepttesten og blev officielt sat i drift.

2. Reduktion af virksomhedens energiomkostninger

Efter idriftsættelsen har systemet gjort det muligt for kunden at opnå langsigtet, stabil elproduktion, hvilket effektivt reducerer energiomkostningerne forbundet med fabrikkens fremstillings- og driftsaktiviteter. Ved at udnytte peak-valley arbitrage har energilagringssystemet lettet en sekundær udvidelse af transformatorens kapacitet og derved øget dens lastbærende evne.

3. Verifikation af nødstrømskapacitet

Systemet giver multi-enhed parallel og off-grid switching til backup strøm, med en backup varighed på 30 minutter og en samlet backup kapacitet på 287,5 kWh. Den er i stand til at levere en stabil strømforsyning til flere brandpumper og andet elektrisk brandslukningsudstyr, der erstatter traditionelle dieselgeneratorer, der bruges til brandslukningsformål.

4. Validering af Light-Asset-driftsmodellen

Gennem 'udstyrsleasing plus professionelle tjenester'-modellen er kunderne skånet for byrden af ​​høje udstyrsanskaffelsesomkostninger, langsigtet vedligeholdelse og risikoen for teknologisk forældelse, hvilket giver dem mulighed for at fokusere deres begrænsede ressourcer på deres kerneforretning. Hvert lastskab opnår høje udnyttelsesgrader og reducerer derved forbruget af råmaterialer som metal i overensstemmelse med principperne for grøn energiindustriudvikling.

5.4 Langsigtet projektværdi Denne sag verificerer fuldt ud tre kerneanvendelsesværdier for belastningsudstyr i kommercielle og industrielle energilagringsskabe: indbygget bremsemodstand som sikkerhedsbeskyttelsesbarriere, fabriksprogrammerbar belastning som offline kvalitetsinspektionsværktøj, mobil resistiv belastning som hjælpeudstyr til drift og vedligeholdelse på stedet.

Det giver en komplet standardiseret belastningstilpasningsreference for alle C&I-energiopbevaringsprojekter i containere af kabinettype, som er bredt citeret i oversøiske energilagringsingeniørudbudsdokumenter og tekniske tekniske artikler fra Google.

6. Udvælgelse af lastudstyr til forskellige kommercielle og industrielle energilagringsscenarier1.

1．Småskala kommercielle og industrielle alt-i-én energilagringssystemer (50–200 kWh) Indbyggede komponenter: 40/70 W-serien små aluminium-beklædte bremsemodstandsudladningsmoduler Produktionslinjetestudstyr: DC elektroniske belastninger med lav effekt, enfasede AC RLC-belastninger

2. Standard containeriserede energilagringssystemer (500 kWh–2 MWh) Indbyggede komponenter: Højeffektudladningsbelastningsbank bestående af flere sæt strømmodstande forbundet parallelt Produktionslinjetestudstyr: Megawatt-klasse DC Load Bank, højeffekt trefaset RLC programmerbare belastninger

3．Mineplads/udendørs off-grid energilagringsskabe Indbyggede komponenter: IP-klassificerede, udendørsklassificerede, korrosionsbestandige og vandtætte bremsemodstande On-site support: Mobil høj-effekt resistiv Load Bank til langsigtet energiafledning og årlig kapacitetsverifikation

4. Integreret solcelle-lager-opladning energilagringssystem Indbyggede komponenter: Dedikerede afladningsbremsemodstande til DC-hurtigopladning, designet til at modstå højspændingsspændinger forårsaget af pludselige afbrydelser ved ladepunkter. Understøttende test: DC-hurtigopladningssimuleringsbelastning + nettilslutningstest RLC-belastning

FAQ

Spørgsmål 1: Hvorfor skal energilagringsskabe til kommerciel og industriel brug forsynes med afgangsbremsemodstande?

A: Strømafbrydelser, nedlukning af udstyr og overskydende PV-generering kan producere højspændingsregenerativ energi. Afladningsmodstande spreder hurtigt denne overskydende energi og beskytter PCS'en og batterimodulerne mod højspændingsnedbrud; de er væsentlige komponenter for energilagringssikkerhed.

Spørgsmål 2: Hvilken type belastningsudstyr kræves til afprøvning af energilagerfabrikken?

A: DC elektronisk belastningsbank bruges til batteripakketestning, mens trefasede RLC-programmerbare AC-belastninger bruges til PCS-nettilslutningsydelsestest; Disse to typer udstyr fuldender, når de bruges i kombination, hele spektret af fabriksgodkendelsestests for energilagringssystemer.

Spørgsmål 3: Er der behov for yderligere belastningsudstyr til energilagring uden for nettet i mineområder?

A: Ja. Mineboremotorer genererer en stor mængde regenerativ energi; når batterierne er fuldt opladet, bruges en ekstern mobil resistiv belastning til kontinuerligt at sprede energien og derved forhindre hyppige overspændingsafbrydelser af energilagringssystemet.

Q4: Hvorfor er Load Bank afgørende for energilagringssystemer?

(1) Kvalitetskontrol før afsendelse: Inden et energilagerskab forlader fabrikken, skal det gennemgå fuld effekt belastningstest ved hjælp af et lastskab for at verificere, at det kan fungere stabilt ved dets nominelle effekt, og derved sikre, at produktet leveret til kunden opfylder de krævede standarder.

(2) Accepttest på stedet: Når energilagringsskabet er blevet installeret på stedet, kræves der et lastskab til at simulere faktiske belastninger til nettilslutningstest, verificere dens virkelige ydeevne under forskellige driftsforhold og sikre, at projektet består accepttesten problemfrit.

(3) Regelmæssig vedligeholdelse og sundhedstjek: Under systemdrift muliggør regelmæssig ydelsesverifikation ved hjælp af et lastskab rettidig detektering af problemer som batteriældning og faldende systemeffektivitet, og forhindrer derved problemer, før de opstår.
