Ikke-lineær belastningsbank

RCD Load Bank: Real-World Ikke-lineær Load Simulering

Den ikke-lineære RCD Load Bank fra RST Electric repræsenterer et paradigmeskift fra traditionel resistiv belastningstestning. Designet til ingeniører og forskere, der har brug for at simulere elektriske belastninger i den virkelige verden – komplet med reaktive effektkomponenter og varierende effektfaktorer – denne ikke-lineære belastningsbank integrerer tre forskellige belastningstyper: Resistiv (R) til ren aktiv effektsimulering, kapacitiv (C) til førende effektfaktorforhold og induktive (L)-scenarier til efterslæbende effektfaktorer. Ved at kombinere disse elementer kan RCD-belastningsbanken nøjagtigt replikere de elektriske karakteristika for motorer, strømforsyninger, UPS-systemer og nettilsluttede invertere, hvilket muliggør omfattende ydelsesvalidering under realistiske driftsforhold.

Højpræcisionsbelastning og fleksibel effektfaktorkontrol

Belastningstrinsopløsningen er en brancheførende 0,1 kW til resistiv tilstand og 0,1 kVA til RCD-tilstand, hvilket muliggør præcis finjustering af testparametre. Indlæsningsnøjagtigheden opretholdes på ±3 %, hvilket sikrer gentagelige og pålidelige testresultater. Enheden understøtter to forskellige driftstilstande: R Load Mode (ren resistiv) og RCD Load Mode (kombineret resistiv, kapacitiv og induktiv), valgt via den intuitive touchscreen-grænseflade. Effektfaktoren kan justeres kontinuerligt i intervallet 0,65 til 1,0 (laggende eller førende), hvilket giver fuld fleksibilitet til test af standardoverholdelse.

Dual-mode kontrol og fjernkommunikation til smart test

Styringen er dual-mode: lokal betjening via en 7-tommers berøringsskærm med høj opløsning viser spænding, strøm, effekt, frekvens og effektfaktor i realtid sammen med live-trendkurver for hver parameter. Datalogning og eksport er indbygget, hvilket gør det muligt for ingeniører at fange testresultater til analyse. Til automatiserede testsekvenser understøtter belastningsbanken RS485/Modbus-RTU fjernkommunikation, hvilket muliggør integration med pc-baseret software til fjernindlæsning, dataindsamling og rapportgenerering. Som en betroet producent af ikke-lineær belastningsbank i Kina, kombinerer RST Electric over 10 års krafttestekspertise med præcisionsteknik for at levere løsninger, der accelererer produktudviklingen og sikrer overholdelse af internationale standarder.

Teknisk specifikation

Produktegenskaber for ikke-lineær belastningsbank

1.RCD ikke-lineær belastningssimulering – Integrerer resistive, kapacitive og induktive elementer for nøjagtigt at emulere virkelige belastninger med justerbar effektfaktor fra 0,65 til 1,0 (lagging eller førende).

2. Trefaset uafhængig kontrol – Hver fase kan indlæses separat, hvilket muliggør ubalanceret belastningstest for trefasede invertere, UPS-systemer og strømforsyninger.

3.Ultrafin belastningsopløsning – 0,1 kW (resistiv) og 0,1 kVA (RCD) trintrin tillader præcis simulering af belastningsvariationer i den virkelige verden.

4. Dobbelte driftstilstande – Kan skiftes mellem ren resistiv (R)-tilstand og kombineret RCD-tilstand for at understøtte forskellige testkrav.

5.Højpræcisionsmåling – Klasse 0.5 multifunktionsinstrument med ±3 % belastningsnøjagtighed sikrer pålidelige, gentagelige testresultater.

6.Intuitiv berøringsskærmgrænseflade – 7-tommers HMI med parametervisning i realtid, trendkurver, datalogning og eksportfunktioner – ingen pc kræves til grundlæggende test.

7.Remote Automation Ready – RS485/Modbus-RTU kommunikation muliggør integration med pc-software til automatiserede testsekvenser og dataindsamling.

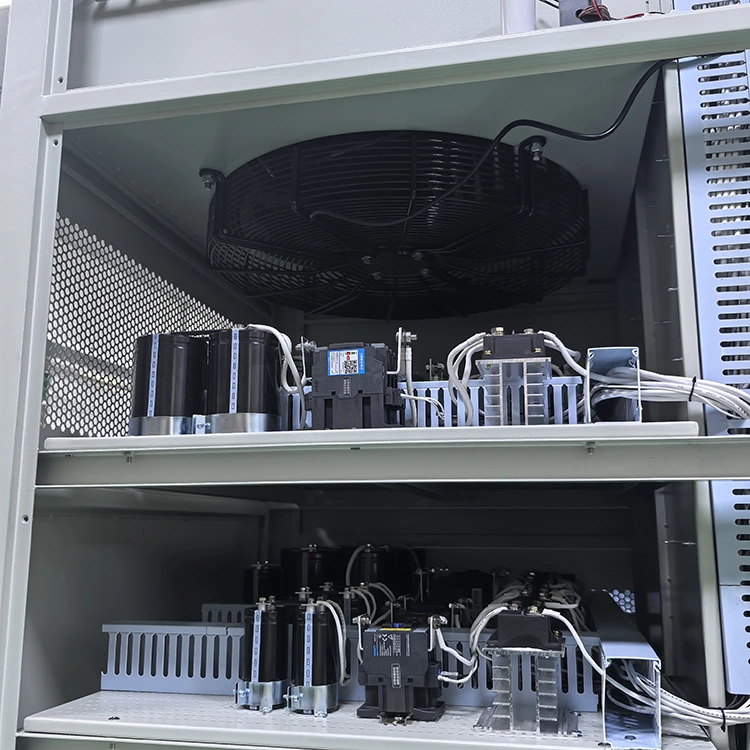

8. Stille, laboratorievenlig drift – Tvungen luftkøling med ventilatorer med variabel hastighed opretholder ≤65 dB støjniveau, velegnet til laboratorie- og kontormiljøer.

9. Kompakt & mobilt design

10. Omfattende sikkerhed - Overtemperatur-, overspændings-, overstrøm- og nødstopbeskyttelse sikrer sikker drift under uovervåget test.

Produktapplikationer

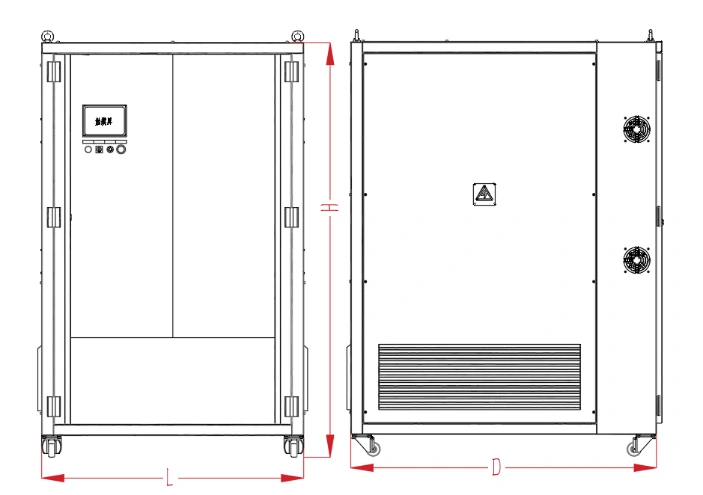

Tegning og mål

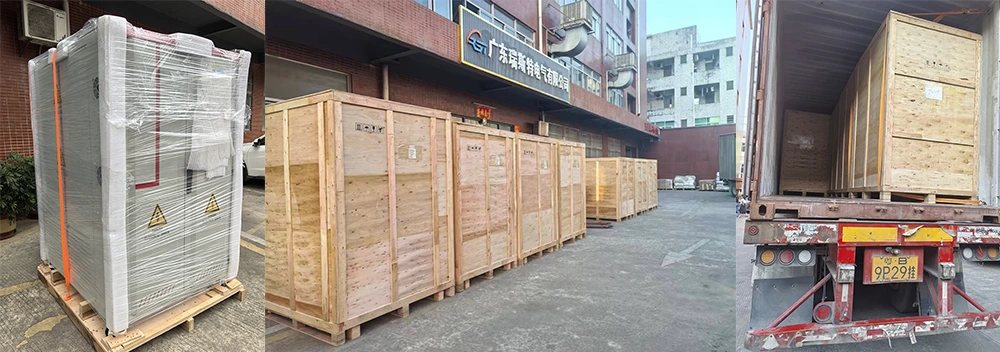

Pakke og forsendelse

RST Electric sikrer sikker levering af enhver ikke-lineær RCD-belastningsbank:

● Kraftige kasser: Enheden er monteret på en forstærket træslids med skumpolstring og indesluttet i en tilpasset krydsfinerkasse til international forsendelse.

● Vibrationsbeskyttelse: Kritiske komponenter er sikret med ekstra afstivning for at forhindre beskadigelse under transport.

● Dokumentation: Pakkelister, fabrikstestrapporter og betjeningsvejledninger inkluderet.

● Fragtmuligheder: FCL søfragt, luftfragt eller dør-til-dør ekspres tilgængelig.

Alle enheder gennemgår fabriksgodkendelsestest (FAT) inklusive fuld-load burn-in, kalibreringsverifikation og kommunikationsprotokolvalidering før forsendelse.

Hvorfor vælge RST Electric?

Direkte levering fra fabrikken er garanteret

RST Electric er en formelt certificeret producent i Kina. Det har været dedikeret til forskning og produktion af ikke-lineære belastningsbanker i over 10 år og er en erfaren producent med speciale i RCD-lastkasseprodukter. Fra design og samling af modstande, kondensatorer og induktorer til den endelige produktinspektion styres hele processen uafhængigt uden nogen form for outsourcing. Dette sikrer den stabile og ensartede kvalitet af hver enhed lige fra begyndelsen. Fabrikkens direkte leveringsmodel eliminerer al mellemmandsopmærkning, hvilket gør prisen gennemsigtig og sporbar. Dette giver købere mulighed for at købe ikke-lineære læssekasser af høj kvalitet, der opfylder internationale standarder til en mere rimelig pris, hvilket væsentligt forbedrer indkøbseffektiviteten og omkostningseffektiviteten.

Streng kvalitetskontrol

Vi har en ISO 9001-certificeret produktionsbase udstyret med dedikerede produktionslinjer. Inden hvert stykke udstyr forlader fabrikken, gennemgår det 100 % fuld belastningsældning, effektfaktorverifikation, kommunikationsprotokolkalibrering og andre strenge tests for at sikre, at der ikke kommer substandardprodukter på markedet. Vores professionelle ingeniørteam har specialiseret sig i kraftelektroniktestning og overholdelsesstandarder og kan præcist kontrollere alle detaljer i produktet for at sikre, at udstyret fungerer stabilt i forskellige testscenarier og opfylder behovene for flere applikationer såsom forskning og udvikling, produktion og test.

Global samarbejdserfaring

Med solid produktkvalitet og professionelle tjenester er vi blevet en pålidelig leverandør til globale F&U-laboratorier, producenter af kraftelektronik og testinstitutioner for vedvarende energi. Vores produkter eksporteres til mere end 40 lande og regioner, herunder Tyskland, USA og Japan. Vi har området for ikke-lineær belastningssimulering og er fortrolige med teststandarder og indkøbskrav fra forskellige industrier og regioner. Vi kan matche forskellige scenarier præcist og levere mere tilpasningsdygtige produktløsninger til globale købere.

Fulddimensionel tilpasning

Vi kan tilbyde omfattende tilpasningstjenester. Effektområdet dækker 30kVA til 300VA+, og spændingen understøtter standardspecifikationer såsom 380V og 400V samt tilpassede krav. Belastningstypen kan vælges som ren modstand, RCD-blanding eller tilpasset RLC-forhold. Trinnøjagtigheden, kontrolmetoden og kommunikationsgrænsefladen kan alle justeres efter behov. Dette opfylder perfekt de eksklusive testkrav fra forskellige købere og kan tages i brug uden yderligere tilpasning.

Garanteret eftersalgsservice

Vi tilbyder fleksible leveringstider. Standardmodeller leveres inden for 20-25 dage, og tilpassede modeller inden for 30-45 dage. Vi kan fleksibelt tilpasse os indkøbernes produktions- og testplaner. Varerne leveres med komplette testrapporter, kalibreringscertifikater, brugermanualer og andre materialer. Alle produkter har 12 måneders garanti. I garantiperioden leverer vi fjernfejldiagnose, levering af reservedele samt teknisk support såsom testprocesformulering og on-site debugging. Vi er fuldt ud forpligtet til at beskytte køberne gennem hele processen.
