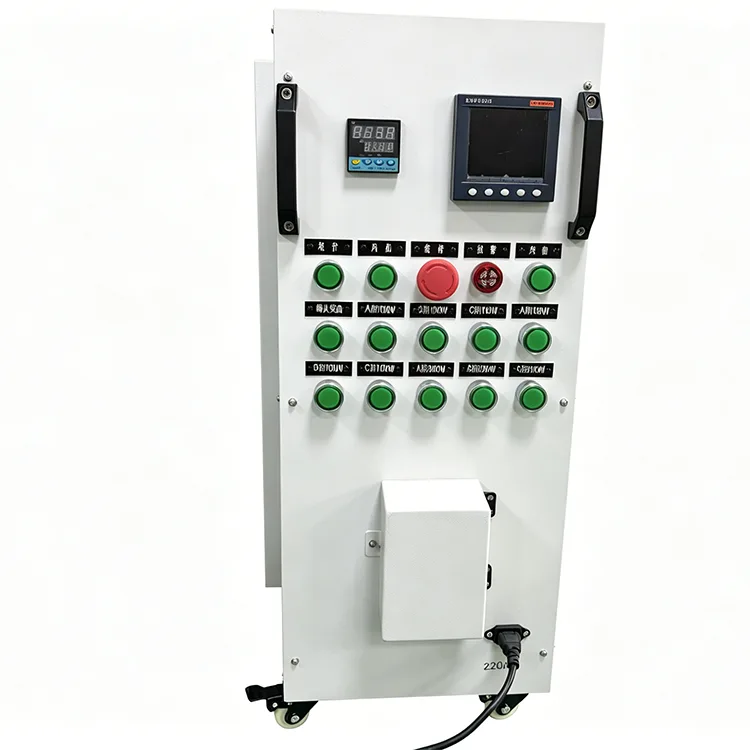

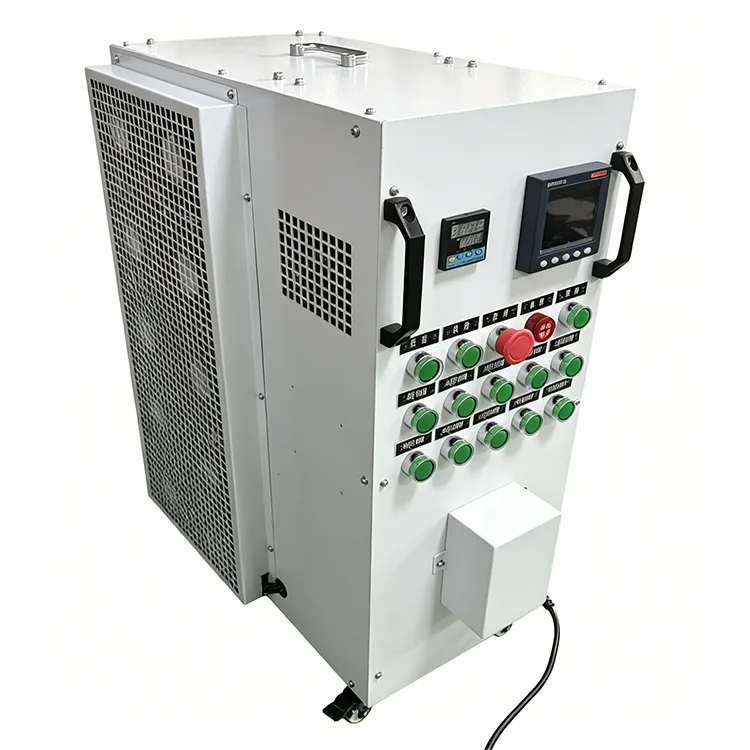

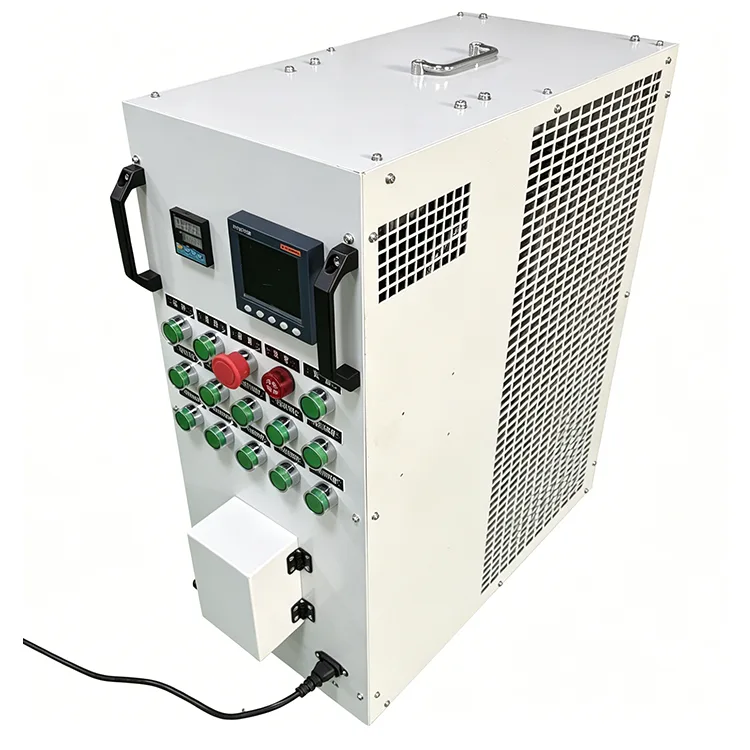

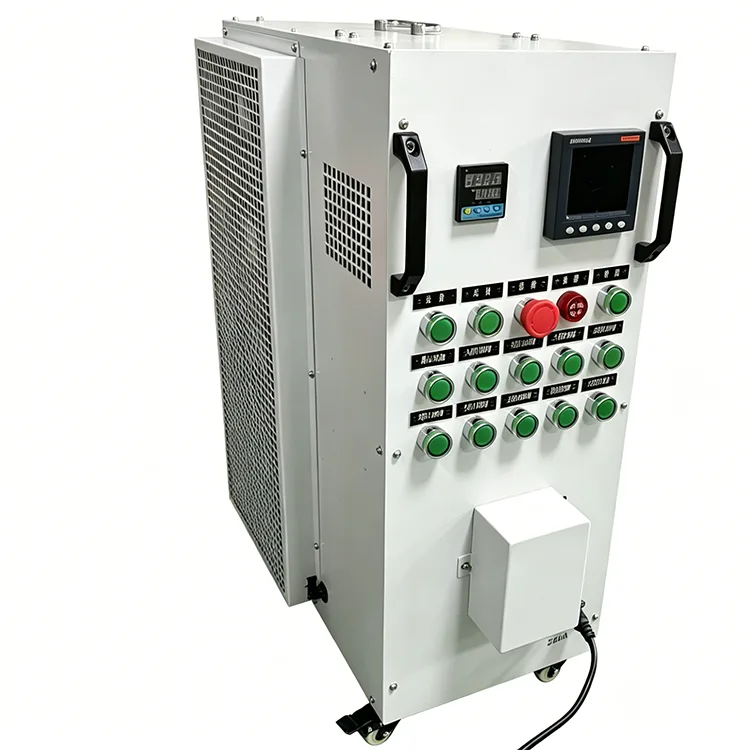

120kW-200VAC belastningsbank

3. Introduktion til kernekomponentmateriale og proces

3.1 Belastningsmodstandsenhed

1. AdoptFe-Cr-Al legeringsmodstandstråd med høj temperaturbestandighed, oxidationsmodstand og fremragende termisk stabilitet

2. Ensartet varmeudvikling, ingen deformation eller ældning under langvarig fuldbelastningsdrift, lille modstandsdrift

3. Optimeret til 400Hz mellemfrekvens arbejdsforhold, lavt reaktivt tab og stabile rene resistive egenskaber

3.2 Køleventilatorsystem

1. 120kW 200V bærbar AC-belastningsbank er udstyret med specielle støjsvage aksiale blæsere, høj styrke, korrosionsbestandighed og lang levetid

2. Stort luftvolumen og lufttryk for hurtigt at sprede varme fra belastningsmoduler

3. Flere mekaniske temperatursensorer installeret i lastområdet og luftudtaget; automatisk belastningsreduktion og alarm én gang over temperatur

4. Ventilatorspærringslogik: belastningen kan kun tændes, efter at ventilatoren kører normalt for at undgå overophedningsudbrænding

3.3 Elektrisk kontrol og dataindsamling Kernedele

1. Kontraktor: Schneider LC1D-serien, kontakt anti-ablation og pålidelig handling

2. Lavspændingskontroldele: Chint/Schneider-afbrydere, trykknapper og indikatorlys

3. Dataopsamling: Qingzhi multifunktionsmåler til nøjagtig realtidsopsamling af spænding, strøm, effekt og frekvens

4. Ledende dele: Ren kobberskinne, lav varmeudvikling og fremragende oxidationsmodstand

4. Standard betjeningsvejledning

4.1 Inspektion før drift

1. Placering: Sæt på flad indendørs jord; reserve ≥30 cm ventilationsplads på sideluftindtag/-udløb; bloker ikke luftkanaler

2. Udseendekontrol: Ingen skader på kabinettet; hjul låst fast; flystikdåse intakt og tæt

3. Kredsløbstjek: Ingen intern ledningsældning; terminaler godt fastgjort; måler og indikatorer i god stand

4. Miljøtjek: Holdes væk fra brændbare materialer og stærk elektromagnetisk interferens; affugt i høj luftfugtighed på forhånd

4.2 Ledningsføring og opstartsprocedure

1. Indlæs ledninger: Tilslut til generator/strømforsyning med dedikeret flystik; ingen hot plugging tilladt

2. Tænd for 220V/50Hz kontrolstrøm; enheden går i selvkontrol og standbytilstand med panelet, der lyser op

3. Bekræft ingen fejlalarm, og nulstil nødstopknappen til normal status

4.3 Belastningstestfunktion

1. Forøg belastningen trin for trin via lokal knap: 0→25%→50%→75%→100%; skift ikke direkte til fuld belastning på én gang

2. Støt pludselig belastningsforøgelse og -nedsættelse for at simulere faktiske effektscenarier

3. Observér spænding, strøm, frekvens og strøm i realtid på panelet, og tjek blæserens kørelyd

4.4 Nedlukning og færdiggørelsesprocedure

1. Reducer belastningen trin for trin til nul; Hold blæseren kørende i 3 ~ 5 minutter for varmeafledning

2. Afbryd kontrolstrømmen efter fuld afkøling, og tag derefter flystikket ud

3. Rens støv og fugt på skabets overflade, lås hjulene og opbevar dem korrekt

5. Daglig vedligeholdelsesvejledning efter cyklus

5.1 Øjeblikkelig vedligeholdelse efter hver brug

1. Rens støv og snavs på kabinettets overflade og sideluftindtag/-udtag for at holde luftkanalen uhindret

2. Tjek isætning og udtrækning af flystik; bekræft ingen overophedning eller oxidation på terminalerne

3. Inspicer ventilatorens funktion for unormal støj eller fastsiddende rotation; nulstil nødstopknap

4. Tør fugt på kabinettet, dæk interface med støvhætte og organiser understøttende dokumenter

5.2 Månedlig regelmæssig vedligeholdelse

1. Rens grundigt støv på ventilatorblade og belastningsmoduler

2. Tjek Schneider-kontaktorer og strømafbrydere for kontaktablation eller sortfarvning

3. Fastgør interne kobberskinne og ledningsterminaler for at forhindre, at de løsner sig fra langvarige vibrationer

4. Kalibrer målenøjagtigheden ved at sammenligne med standardinstrumentet; kalibrer med det samme, hvis afvigelsen overstiger standarden

5.3 Kvartalsvis/årlig professionel vedligeholdelse

1. Inspicer den overordnede isolationsmodstand med megohmmeter, når strømmen er slukket, overhold klasse F-isoleringsstandarden

2. Test alle beskyttelsesfunktioner, herunder overtemperatur, overspænding, blæserlås og nødstop én efter én

3. Tjek modstandstråden for deformation, ældning eller delvis misfarvning

4. Kør en kontinuerlig test med fuld belastning i 1 time, optag parametre, temperatur og alarmstatus, gem testfiler

5. Smør de nederste hjul for at sikre jævn bevægelse

5.4 Vedligeholdelse af langtidsopbevaring

1. Opbevares i tørt, ventileret og skyggefuldt lager med en omgivelsestemperatur på 0℃~40℃

2. Tænd hver 3. måned i 30 minutter for at køre blæser og belastning for at fjerne intern fugt

3. Installer støvhætter på flystikdåser og -grænseflader; holde kabinettet fugt- og rustsikkert

4. Placer ikke tunge genstande ovenpå for at undgå deformation af kabinettet og forskydning af indvendige komponenter

6. Fuldstændig analyse af sikkerhedsbeskyttelsesfunktioner

1. Overspændingsbeskyttelse: Aflast automatisk og udløs alarm, når indgangsspændingen overstiger sikkerhedstærsklen, hvilket beskytter både testet strømforsyning og 120kW 200V bærbar AC-belastningsbank

2. Overtemperaturbeskyttelse: Flerpunktstemperatursensorer overvåger belastningsmodulets temperatur i realtid; automatisk belastningsreduktion for at forhindre modstandsudbrænding

3. Nødstopbeskyttelse: Manuel tvangsaflæsning med et enkelt klik; læssefunktion deaktiveret under nødstoplås; blæseren forbliver tændt for kontinuerlig varmeafledning

4. Ventilatorsikring: Belastningskredsløbet låses, hvis blæseren ikke starter eller stopper unormalt, hvilket undgår højtemperaturskader uden afkøling

5. Adaptiv overbelastningsbeskyttelse: Tringeardesign undgår øjeblikkelig overbelastningspåvirkning og tilpasser sig forskellige 400Hz strømforsyningsspændingsudsvingsforhold

7. Ofte stillede spørgsmål

1. Tænd normalt, men kan ikke indlæse?

Tjek tre punkter:

① Blæser ikke startet, blæserlås låser ladefunktion;

② Nødstopknap ikke nulstillet;

③ Dårlig flystikkontakt eller utilstrækkelig styrespænding.

2. Hyppig overtemperaturalarm under drift?

① Sideluftindtag/-udløb blokeret eller støvet;

② Omgivelsestemperatur over +55 ℃ i lukket højtemperaturrum;

③ Blæser ældes med utilstrækkelig hastighed;

④ Langsigtet fuld belastning kontinuerlig drift uden hvile.

3. Stor afvigelse i spændings- og effektmåling?

① Dårlig ledningskontakt med stor kontaktmodstand;

② Parameterudsving forårsaget af hurtig belastningsskift;

③ Måler ude af kalibrering i lang tid. Gentilslut og genkalibrer; kontakt producenten for at inspicere opsamlingsenheden, hvis fejlen forbliver.

4. Understøtter du parallelforbindelse til kapacitetsudvidelse?

Ja, 1+N parallelforbindelse er fuldt understøttet til test af højeffektgeneratorer. Hold samme spænding, frekvens og synkron gearjustering for stabil kombineret belastningsdrift.

5. Velegnet til langtidsbrug i høj luftfugtighed og kystnære salttågemiljøer?

 Enheden kan modstå over 95% RH oprindeligt; IP20 er velegnet til indendørs kystnære maskinrum. Rengør salttågestøv hver måned, og udfør regelmæssige isoleringstest for at forlænge levetiden betydeligt.

6. Kun til 400Hz udstyrstest?

 Hovedsageligt designet til 400Hz mellemfrekvens, også kompatibel med 50Hz strømfrekvensudstyr til resistiv belastningstest med gyldige display- og beskyttelsesfunktioner.

7. Kan 120kW 200V bærbar AC-belastningsbank bruges udendørs udsat for vejr og vind?

Ikke anbefalet. Dette er en indendørs IP20-model uden regntæt, soltæt og udendørs støvtæt design; udendørs brug forårsager let kondensvand og intern elektrisk skade.

8. Hvordan nulstilles efter fejlalarm?

Aflast først til nul, afbryd kontrolstrømmen, fejlfind temperatur/spænding/blæserfejl; genstart strømmen efter eliminering af skjulte farer, beskyttelseslogikken nulstilles automatisk.

8. Reelle ansøgningssager og kundeanmeldelser

Case 1: Militær mellemfrekvenskraftproducent

1. Efterspørgsel: Fabrikkens fuld-range belastnings- og pludselige belastningstest for 400 Hz militære generatorsæt, der overholder GJB militær standardaccept.

2. Applikationseffekt: 120 kW trinbelastning nøjagtig med faktisk fejl stabilt inden for ±2 %; firedobbelt beskyttelse undgår kortslutning og overtemperaturskader på prototypen; indbygget måler eliminerer eksternt testudstyr.

3. Effektivitetsforbedring: Udskiftet gammelt delt lastudstyr; enkeltmandsoperation tilgængelig; daglig inspektionskapacitet steg med 45%, ingen hardwarefejl inden for tre år.

4. Kundeanmeldelse: Kompakt størrelse med hjul til fleksibel værkstedsbevægelse, nøjagtige parametre og komplet beskyttelse, opfylder fuldt ud militære fabriksacceptkrav med simpel daglig vedligeholdelse.

Case 2: Coastal Marine Electrical Operation & Maintenance Company

1. Efterspørgsel: Årlig inspektion og belastningskapacitetstest for marine 200V trefasede dieselgeneratorsæt under høj luftfugtighed, salttåge og store temperaturforskelle.

2. Anvendelseseffekt: Bred temperaturtilpasning fra -20 ℃ til +55 ℃, stabil kontinuerlig drift uden kondens eller snuble ved høj luftfugtighed; tvungen luftkøling stabil uden overtemperaturudløsning efter 4 timers fuld belastning.

3. Smertepunkter løst: Udskift gammel voluminøs last med lav præcision og let overophedning; målenøjagtigheden fordoblet, årlig vedligeholdelsesfejl reduceret med 80 %, bedre modstandsdygtighed over for ældning af salttåge.

Case 3: Luftfartsjordkraftlaboratorium

1. Efterspørgsel: R&D-test af 400Hz inverterstrømforsyning i universitetsforskningsinstitutter, der kræver hyppig belastningsskift og elektrisk dataregistrering.

2. Anvendelseseffekt: Glat gearskifte, understøtter gentagne pludselige belastningsændringer for at simulere faktiske arbejdsforhold; Schneider Electric kontrolkomponenter med høj start-stop levetid, ingen kontakt ablation efter hundredvis af daglige kontakter; panelparametre i realtid sparer omkostninger til ekstern dataindsamling.

Case 4: Industripark Standby Generator Acceptance Project

1. Efterspørgsel: Fabriks- og on-site belastningsaccepttest af 200V industriel standby-strømforsyning, der kræver portabilitet og hurtig implementering.

2. Anvendelseseffekt: Kun 45 kg med rullende hjul for nem bevægelse, ingen professionel installation påkrævet, plug-and-play; jævn trinbelastning registrerer effektivt generatorspændingsfald og frekvensstabilitet; testdata kan indsendes direkte til accept.

9. Kernefordele ved 120kW 200V bærbar AC-belastningsbank

1. Fuld standardoverholdelse: Overholder nationale, militære og industrielle standarder, velegnet til militære, marine-, luftfarts-, industrielle og videnskabelige forskningsscenarier

2. Mærkekonfiguration på højeste niveau: Schneider-, Chint- og Qingzhi-kernekomponenter, ren kobberskinne og avanceret Fe-Cr-Al-modstandstråd for ultra holdbarhed

3. Let og bærbart design: 45 kg krop med universelle hjul, nem flytning af en enkelt person og indendørs installation når som helst

4. Komplet sikkerhedsbeskyttelse: Overspænding, overtemperatur, nødstop og blæserlås firedobbelt beskyttelse, automatisk alarm og belastningsreduktion for sikrere test

5. Høj præcision og stabilitet: Høj standard elektrisk måling og belastningsnøjagtighed, lille modstandsdrift til langsigtet drift; testdata, der er gyldige til officiel accept

6. Fleksibel udvidelse: 5 faste justerbare gear plus multi-enhed parallel støtte, der opfylder både lavpræcisions fintestning og højeffekt kombineret test

7. Lave vedligeholdelsesomkostninger: Modulær kabinetstruktur med universelle udskiftelige dele; daglig vedligeholdelse kræver kun støvrensning og klemmefastgørelse, omkostningsbesparende og nem vedligeholdelse

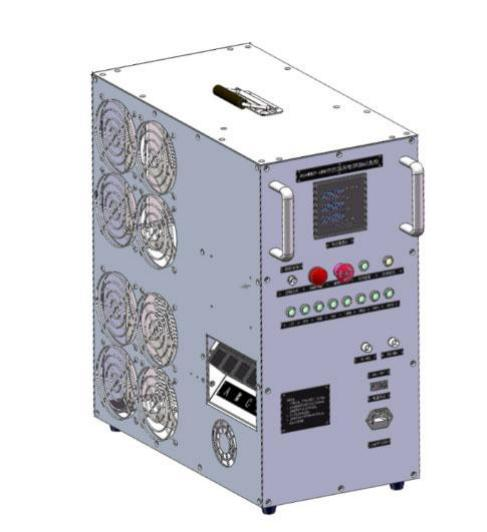

10. Skabsstruktur
