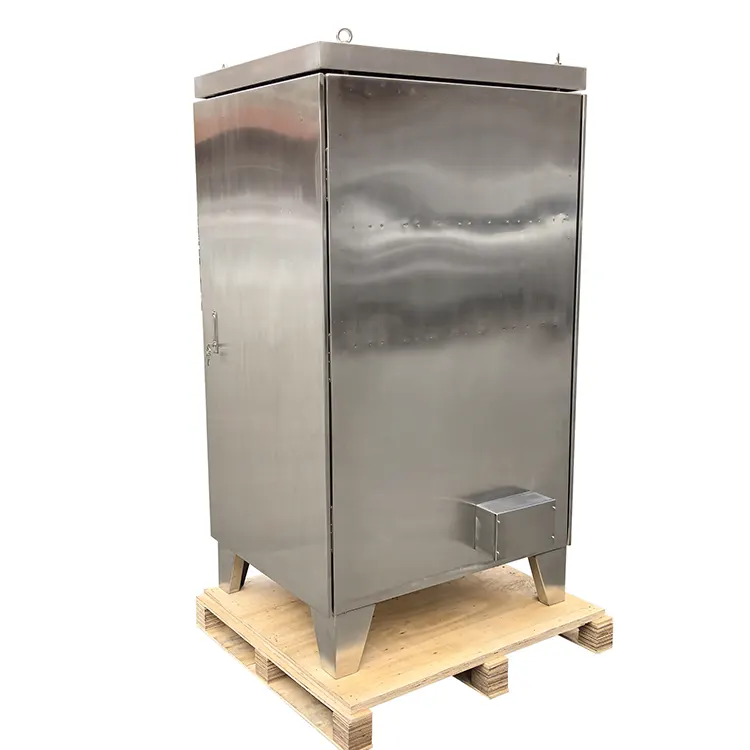

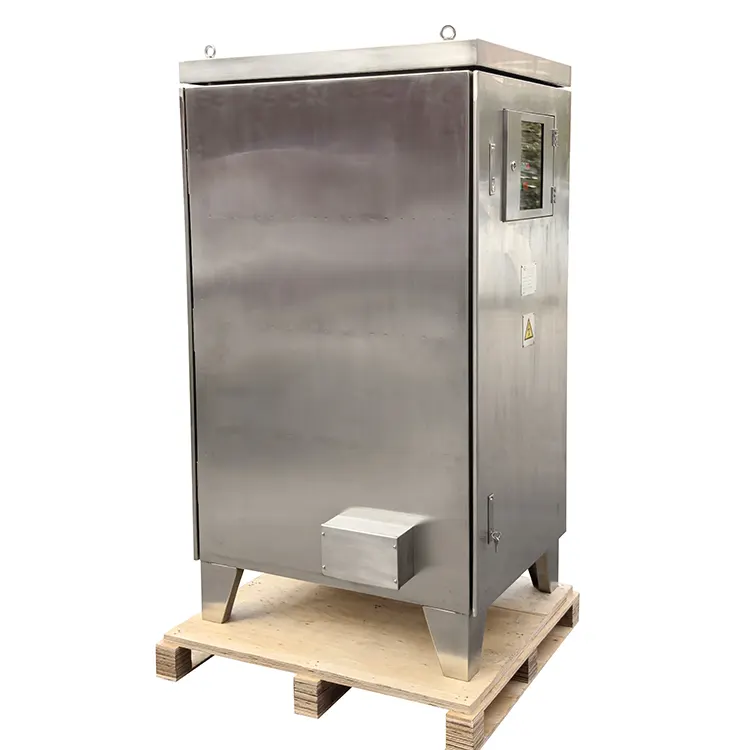

Neutral jordingsmodstand

Produkt funktion

Den neutrale jordingsmodstand fra RST Electric spiller en uundværlig rolle i moderne mellemspændingsstrømsystemer. I solidt jordede eller ujordede netværk kan enfase-til-jord-fejl generere destruktive strømme, der beskadiger transformere, kabler og roterende maskineri, mens de skaber farlige trin- og berøringspotentialer. Denne Power System Resistor adresserer disse risici ved at indsætte en præcist beregnet modstand mellem systemets nulpunkt og jord, hvilket begrænser jordfejlsstrømmen til et overskueligt niveau - typisk mellem 10A og 2000A - samtidig med, at tilstrækkelig strøm tillader følsomme jordfejlsrelæer til at detektere og isolere det berørte kredsløb.

Produktydelse

Den tekniske filosofi bag denne neutrale jordingsmodstand lægger vægt på lang levetid og ydeevne under ekstreme forhold. Det resistive element anvender en gitter-type konfiguration fremstillet af højkvalitets rustfri stållegeringer (SUS430 og SUS304), valgt for deres exceptionelle korrosionsbestandighed, stabile temperaturmodstandskoefficient og evne til at modstå gentagne termiske cyklusser under fejlhændelser uden mekanisk nedbrydning. Disse elementer er monteret i robuste kabinetter, der fås i flere materialevalg: SUS304 rustfrit stål til standard udendørs brug, SUS316 til marine og offshore miljøer, der kræver overlegen saltsprøjtebestandighed, eller malet galvaniseret stål til omkostningseffektive indendørs installationer.

Elektrisk ydeevne verificeres gennem omfattende testprotokoller. Isolationsmodstanden overstiger 100MΩ, mens dielektrisk modstandstest udføres ved niveauer fra 32kV til 95kV i et minut afhængigt af systemspændingen. Basic Impulse Level (BIL) klassificeringer spænder fra 60kV til 170kV, hvilket sikrer, at modstanden kan overleve lynnedslag og skiftende transienter uden isolationsfejl. Tidsklassificeringer fra 5 til 60 sekunder rummer forskellige beskyttelsesskemaer, hvor modstanden er designet til at absorbere fuld fejlenergi, mens den forbliver inden for temperaturgrænserne. Som en betroet producent af neutral jordmodstand i Kina, kombinerer RST Electric over 10 års ekspertise inden for strømmodstande med dyb forståelse af global jordingspraksis for at levere komponenter, der opfylder de strenge krav fra forsyningsselskaber, industrianlæg og udviklere af vedvarende energi verden over.

Teknisk specifikation

Produktegenskaber

1. Høj temperatur modstå – Rustfrit stål gitterelementer konstrueret til at modstå den ekstreme termiske belastning af fejlstrømsforhold uden forvrængning, nedbøjning eller væsentlig modstandsændring.

2. Stabile modstandskarakteristika – Lav TCR-legering sikrer, at modstanden forbliver inden for snævre tolerancer under fejlcyklusser, og opretholder nøjagtig strømbegrænsning.

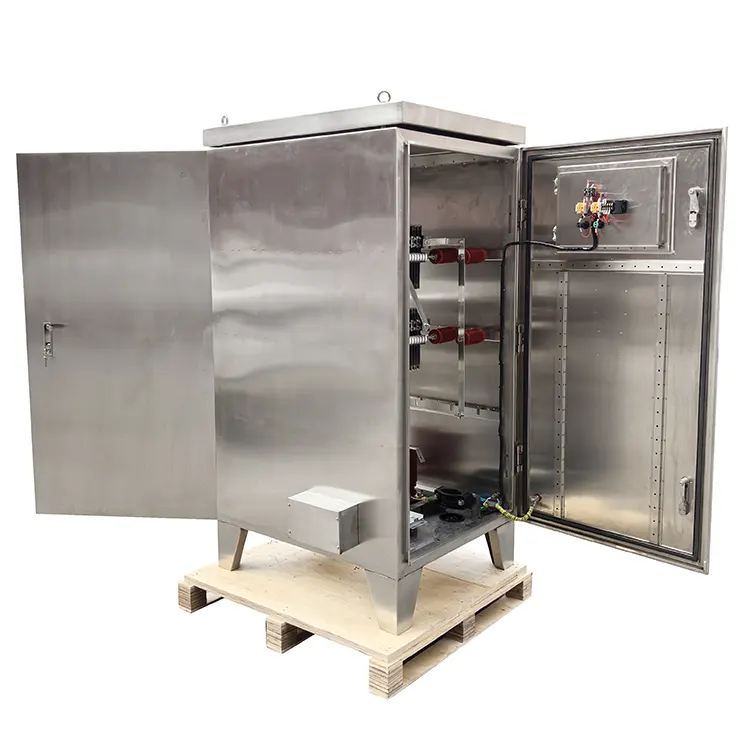

3. Robust mekanisk konstruktion – Kraftige rustfri stålgitre med forstærkede understøtninger modstår vibrationer, stød og magnetiske kræfter under fejl.

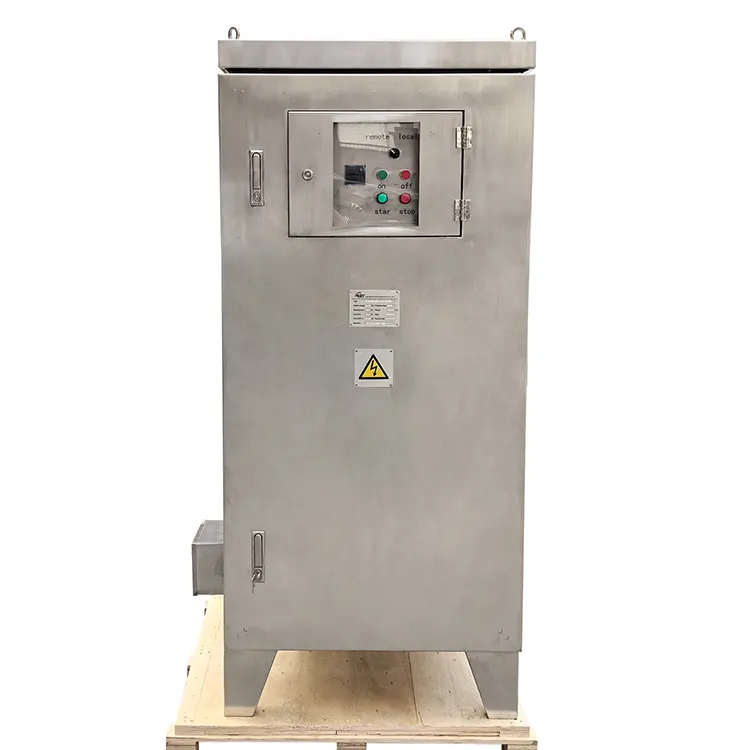

4. Integrerede overvågningsmuligheder – Valgfri strømtransformatorer til fjernstrømmåling, termiske sensorer til overtemperaturbeskyttelse og alarmkontakter til SCADA-integration.

5.IEEE32 & IEC-overensstemmelse – Designet og testet til at opfylde internationale standarder for neutrale jordingsenheder, hvilket sikrer pålidelig ydeevne og operatørsikkerhed.

6. Bred anvendelsesdækning – Velegnet til systemer fra 6,3 kV til 35 kV med fejlstrømme fra 10 A til 2000 A, der imødekommer forskellige beskyttelsesfilosofier.

7.Fleksible tidsvurderinger – Tilgængelig fra 5 sekunder til 60 sekunder for at matche specifikke krav til relækoordinering og fejlrydning.

8. Korrosionsbestandige kabinetter – Valg af materialer, herunder SUS304, SUS316 og malet galvaniseret stål for optimal holdbarhed i ethvert miljø.

9. Høje isolerings- og impulsniveauer – BIL-klassificeringer til 170 kV og strømfrekvensen modstår til 95 kV sikrer overlevelse af lynnedslag og koblingsstød.

10.Custom Engineering Capability – Specielle spændingsklassificeringer, modstandsværdier, kabinetkonfigurationer og overvågningspakker tilgængelige til unikke applikationer.

Produktapplikationer

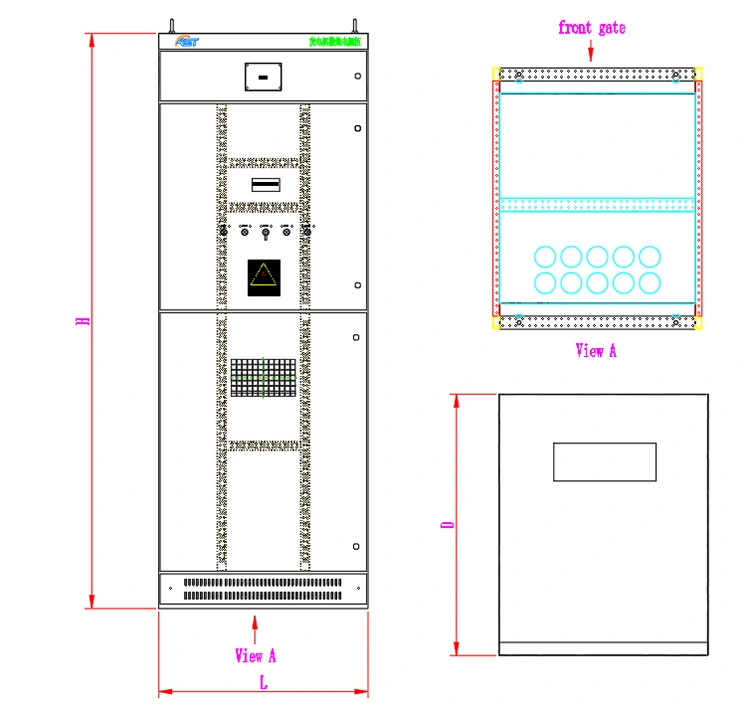

Tegning og mål

Spec L(mm) B(mm) H(mm) Vægt(KG)

6,3&10kv-10~200A 800 800 2200 300

10kv-400A 1000 1000 1800 400

10kv-800A 1200 1200 1800 600

10kv-1000A 1200 1200 2200 700

21KV-300A 1000 1000 1800 500

35KV-200A 1600 2400 2200 1200

35KV-400A 1800 1500 2300 1300

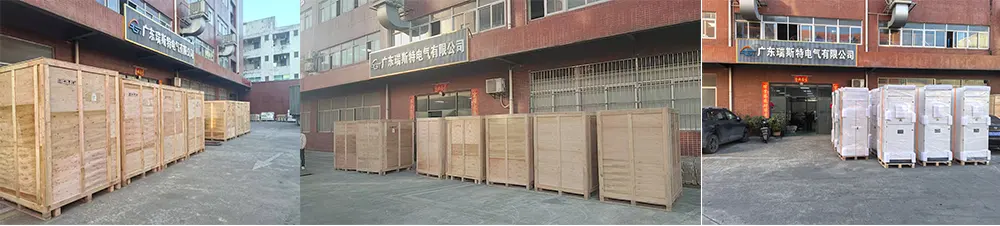

Pakke og forsendelse

RST Electric implementerer strenge pakkeprotokoller for hver neutral jordingsmodstand:

● Eksportværdig kasse: Hver NER er sikkert monteret på en kraftig stålskinne og indesluttet i en specialbygget, røgningsfri krydsfinerkasse, der er i overensstemmelse med ISPM 15-standarderne for international forsendelse.

● Fugtbeskyttelse: Enhederne er pakket ind i VCI-film (Vapor Corrosion Inhibitor) med tørremiddelpakker for at forhindre kondensskader under søfragt.

● Løft og håndtering: Tydelig mærkning af tyngdepunkt og løftepunkter; forsendelsesbeslag og spredebøjler for sikker kranhåndtering.

● Bøsningsbeskyttelse: Porcelænsbøsninger er beskyttet med vejrbestandige hætter og skumpolstring for at forhindre beskadigelse.

● Dokumentation: Omfattende forsendelsesdokumentation omfatter pakkelister, certificerede fabrikstestrapporter, materialecertifikater og toldbehandling.

● Fragtmuligheder: Vi samarbejder med erfarne heavy-lift speditører til FCL søfragt, projektfragt, breakbulk eller luftfragt efter behov.

Alle enheder gennemgår fuld fabriksgodkendelsestest (FAT), bevidnet af kunderepræsentanter, når det er påkrævet, inklusive modstandsmåling, isolationsmodstand, dielektrisk modståelse og visuel inspektion.

FAQ

Spørgsmål: Hvilke kerneproduktionsevner besidder RST Electric?

A: RST Electric er en fuldt licenseret og certificeret producent i Kina, der har specialiseret sig i design og produktion af neutral jordingsmodstand i over 10 år. Det har en komplet vertikal integrationsproduktionskapacitet, der dækker fra fremstilling af netkomponenter, skalproduktion, montering af færdigt produkt til inspektion og accept, som alle styres uafhængigt gennem hele processen for at sikre stabil og sporbar produktkvalitet og for at eliminere kvalitetsrisici forårsaget af outsourcing på hvert trin. Vi har en ISO 9001-certificeret fabrik, der er udstyret med dedikerede produktionslinjer til rustfri stålgittermodstande og mellemspændingskomponenter. Hver jordingsmodstand vil gennemgå 100 % rutinetest, før den forlader fabrikken, og dækker kerneindikatorer som modstandsværdi, isolationsmodstand og strømfrekvensmodstandsspænding. Samtidig vil typetests såsom lynimpuls (BIL), temperaturstigningsverifikation og kortsigtet strømkapacitet også blive udført for at sikre, at produktets ydeevne lever op til standarderne. Derudover er vores ingeniørteam meget erfarent og fokuserer på jordingssystemdesign, anvendelse af IEEE32/IEC-standarder og beskyttelseskoordinering. De kan fuldt ud kontrollere produktets kompatibilitet fra design til produktion.

Sp.: Hvilke tilpasningsparametre understøttes af den neutrale jordingsmodstand?

A: RST Electric tilbyder omfattende tilpasningstjenester. Parametrene kan justeres fleksibelt i henhold til kundernes aktuelle anvendelsesscenarier for at imødekomme forskellige personlige behov. Systemspændingen dækker typisk 6,3 kV til 35 kV, og højere spændinger kan opnås gennem skræddersyet design. Fejlstrømmen understøtter 10A til 2000A, og specielle mærkeværdier kan udvikles efter behov. Tidsvurderingen er 5 til 60 sekunder, og den specifikke varighed kan tilpasses. Modstandsværdien kan beregnes baseret på applikationsscenariet, der spænder fra 1Ω til 9999Ω. Derudover kan skalmaterialet vælges fra SUS304, SUS316 rustfrit stål, malet stål eller speciallegeringer. Beskyttelsesniveauet kan justeres fra IP23 til IP65 i henhold til miljøet på stedet. Samtidig kan strømtransformatorer (CT'er), termiske sensorer, alarmkontakter og fjernovervågningsgrænseflader udstyres til fuldt ud at opfylde kravene til jordingsbeskyttelse i forskellige industrier.

Q: Har din virksomhed global leveringserfaring?

A: RST Electric har omfattende global leveringserfaring. Det er en pålidelig leverandør til EPC-entreprenører, elselskaber, industrielle operatører og udviklere af vedvarende energi på tværs af fem kontinenter. Vores produkter er blevet eksporteret til mere end 40 lande og regioner, der dækker store markeder som Storbritannien, Tyskland, De Forenede Arabiske Emirater, Saudi-Arabien, Australien, Singapore og Sydafrika. Vi har akkumuleret dyb brancheerfaring i anvendelsen af ​​neutrale jordingsmodstande og er fortrolige med forskellige nationale og internationale standarder. Vi kan præcist opfylde forskellige kunders overholdelseskrav, hvad enten det er til elsystemer, industrianlæg eller vedvarende energiprojekter. Vi kan levere meget tilpasningsdygtige og pålidelige neutrale jordingsmodstandsløsninger for at hjælpe kunder med at opnå sikker jordingsbeskyttelse for deres systemer.

Q: Hvad er leveringstiden? Hvad er de understøttende materialer og eftersalgsgarantier?

A: RST Electric har en stabil produktionskapacitet og kan effektivt reagere på kundeordrekrav. For standard neutral jordingsmodstand med almindelige specifikationer er leveringstiden 30-45 arbejdsdage; for kundetilpassede produkter er leveringstiden 45-60 hverdage, hvilket sikrer, at det ikke påvirker kundernes projektforløb. Hvert parti af produkter vil blive ledsaget af komplette tekniske dokumenter, herunder testrapporter, materialecertifikater, IEEE32-overensstemmelseserklæring, IEC-erklæring og drifts- og vedligeholdelsesmanual, som er praktisk for kunderne at acceptere, overensstemmelsesgennemgang og senere brug. Vi yder 24 måneders garantiservice. Ved at stole på det globale reservedelsnetværk kan vi levere fjernfejldiagnose og hurtig levering af reservedele. Samtidig kan vi også levere værdiskabende tjenester såsom on-site debugging support i henhold til kundernes behov og yde fuld beskyttelse af kundens projekt gennem hele processen.

Q: Hvilke fordele har valget af RST Electric med hensyn til indkøbsomkostninger og værdi for pengene?

A: Vi overholder fabrikkens direkte leveringsmodel uden nogen prisstigninger på mellemniveau. Prisen er fuldstændig gennemsigtig, hvilket giver kunderne mulighed for at købe højkvalitets neutral jordingsmodstand til en mere rimelig pris, hvilket væsentligt forbedrer indkøbsværdien for pengene. Samtidig produceres vores produkter gennem hele processen med selvstændig produktion og gennemgår strenge inspektioner, hvilket sikrer stabil kvalitet og lang levetid, hvilket effektivt kan reducere vedligeholdelses- og udskiftningsomkostningerne i fremtiden. Desuden kan vores ingeniørteam optimere produktdesignet baseret på kundens projektkrav, samtidig med at det sikres, at ydeevnen lever op til standarderne, hvilket giver kunderne mere omkostningseffektive løsninger, der balancerer produktkvalitet, overholdelse og indkøbsomkostninger, hvilket gør det muligt for kunderne at opnå lav- og højsikkerheds systemjordingsbeskyttelse.
