Jordingsmodstand

Jordingsmodstanden fra RST Electric tjener som hjørnestenen for sikkerhed i mellemspændingselektriske systemer. Når en jordfejl opstår i ujordede eller solidt jordede systemer, kan fejlstrømme nå destruktive niveauer, bringe personale i fare og beskadige transformere, kabler og roterende maskineri. Denne neutrale jordingsmodstand adresserer denne risiko ved at indsætte en omhyggeligt beregnet modstand mellem systemets neutrale og jord, hvilket begrænser jordfejlsstrømmen til en forudbestemt værdi - typisk mellem 10A og 2000A - mens den stadig tillader tilstrækkelig strøm til at beskyttende relæer kan detektere og isolere fejlen.

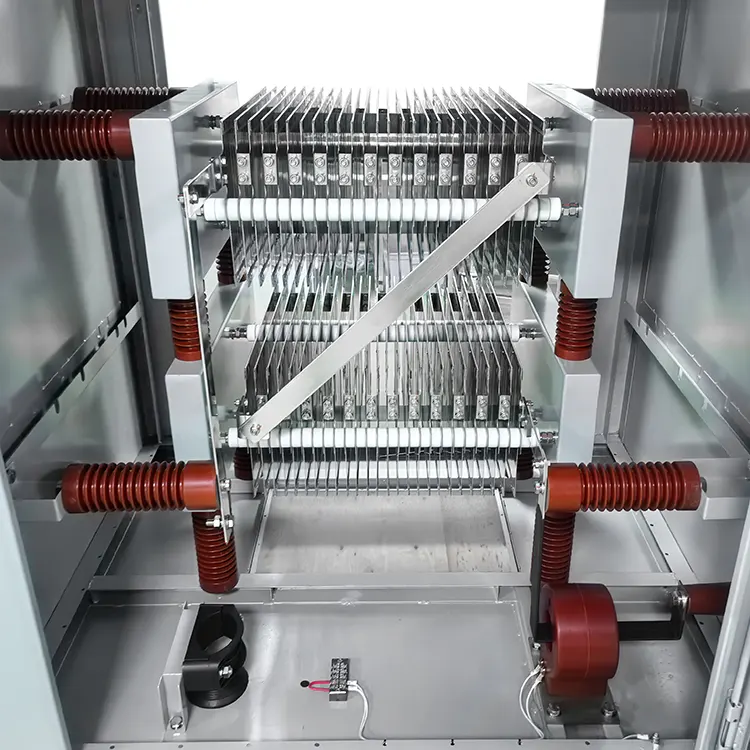

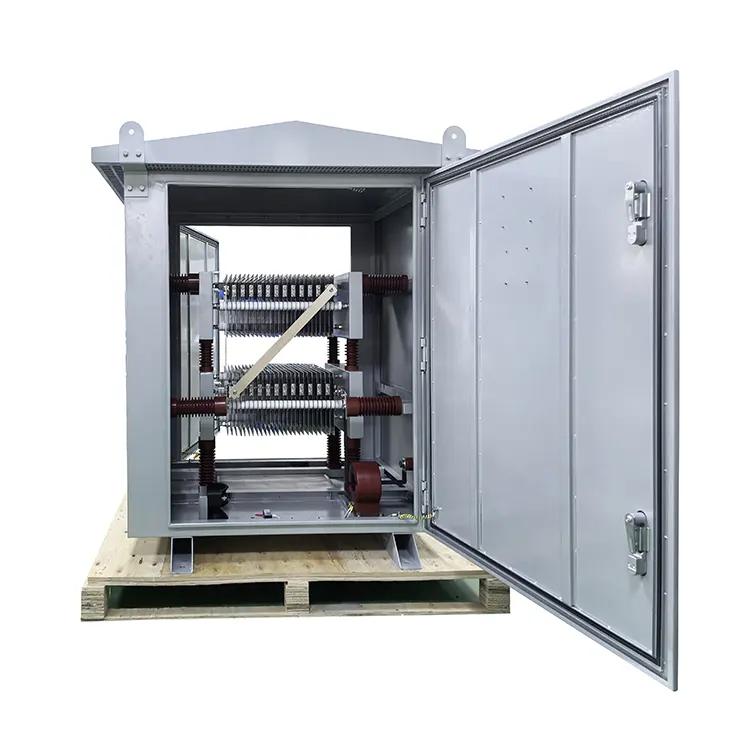

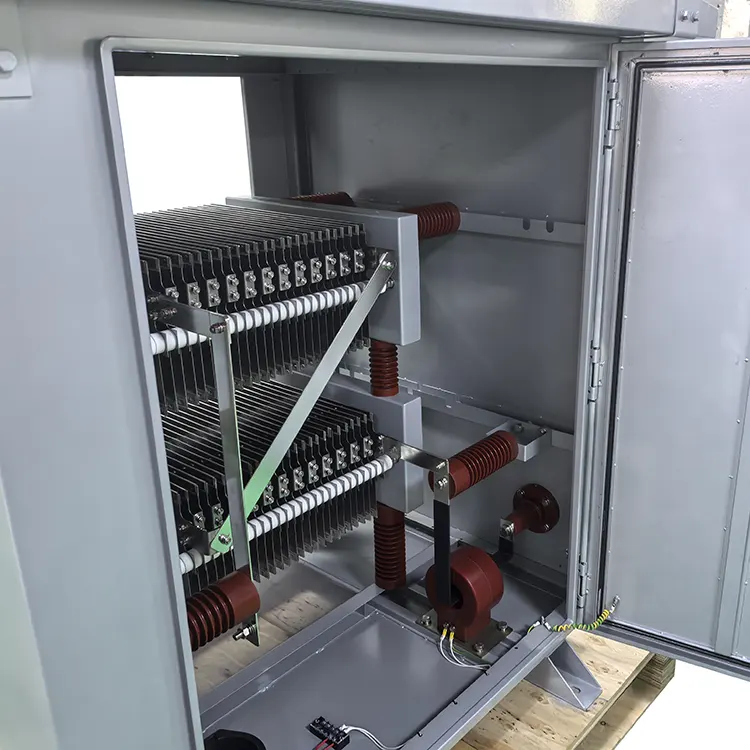

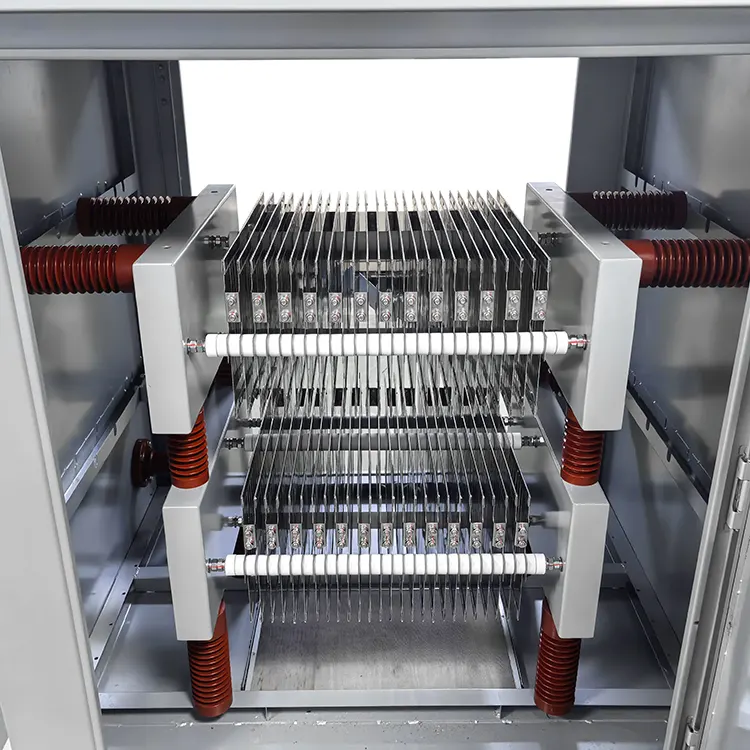

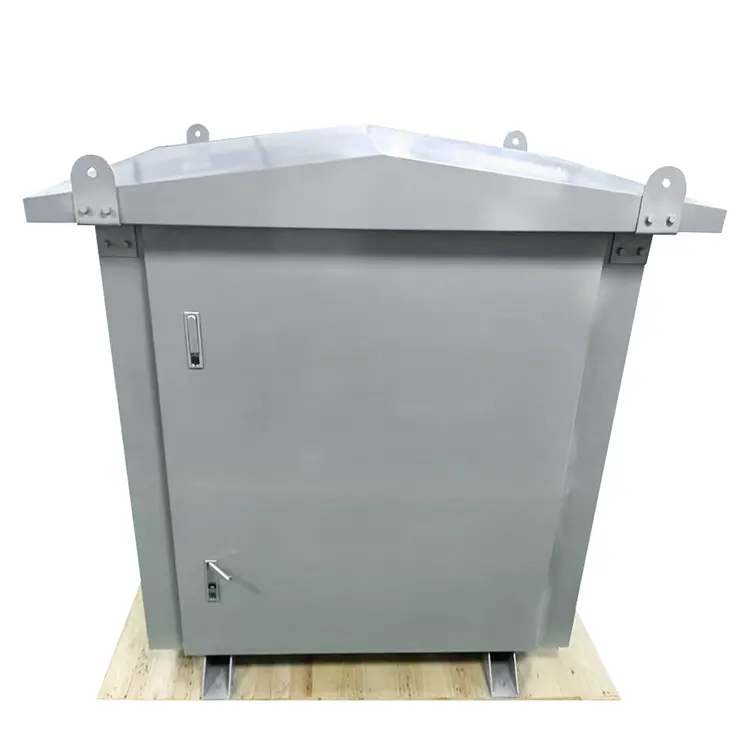

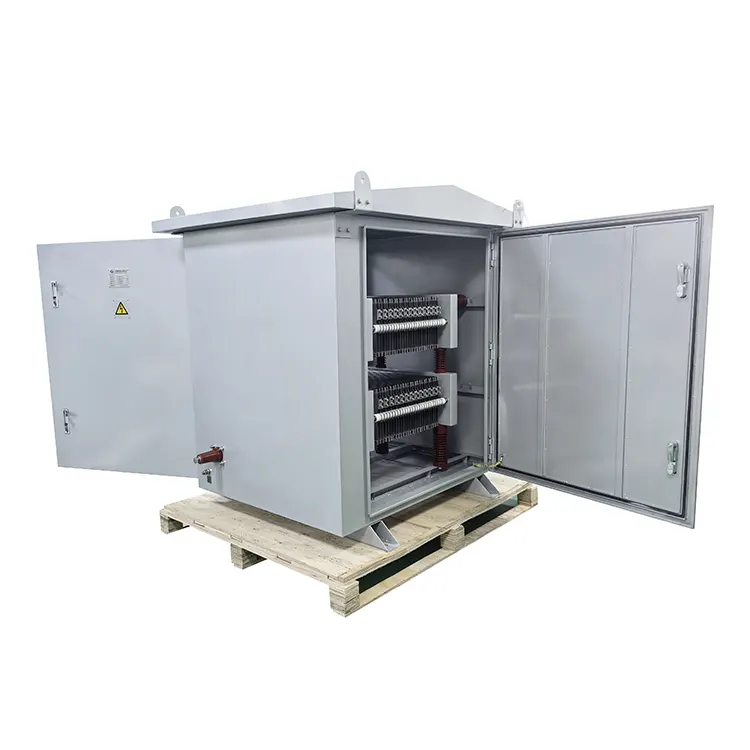

Konstruktionen af ​​denne Power System Resistor understreger holdbarhed og langsigtet pålidelighed i barske miljøer. Modstandselementerne anvender gitterdesign fremstillet af rustfrit stål af høj kvalitet (SUS430 og SUS304), udvalgt for deres fremragende korrosionsbestandighed, stabile temperaturkoefficient og evne til at modstå gentagne fejlcyklusser uden nedbrydning. Disse elementer er anbragt i robuste kabinetter, der fås i SUS304 rustfrit stål, SUS316 til marine applikationer eller malet galvaniseret stålplade, alle designet til at give IP-beskyttelse passende til indendørs eller udendørs installation.

Elektrisk ydeevne valideres gennem strenge tests: isolationsmodstanden overstiger 100MΩ, og dielektrisk modstand verificeres ved niveauer fra 32kV til 95kV i et minut. Basic Impulse Levels (BIL) range from 60kV to 170kV, ensuring the resistor can survive lightning strikes and switching surges. Tidsklassificeringer fra 5 sekunder til 60 sekunder rummer forskellige fejlafhjælpningsscenarier, hvor modstanden er designet til at absorbere den fulde fejlenergi uden at overskride temperaturgrænserne.

Som en betroet Neutral Grounding Resistor-producent i Kina kombinerer RST Electric over 10 års ekspertise inden for strømmodstande med dyb forståelse af mellemspændingssystembeskyttelse for at levere komponenter, der opfylder de strenge krav fra forsyningsselskaber, industrianlæg og vedvarende energianlæg verden over.

Teknisk specifikation

Produktegenskaber

1. Høj temperatur modstand – Rustfrit stål gitterelementer modstår den ekstreme termiske belastning af fejlstrømsforhold uden deformation eller modstandsdrift.

2. Stabil modstand og lav TCR – Specielt udvalgte legeringer sikrer minimal modstandsændring under fejlcyklusser, og opretholder nøjagtig strømbegrænsning.

3. Robust og holdbar konstruktion – Kraftige kabinetter og gitterkonstruktioner designet til årtiers service i forsynings- og industrimiljøer.

4. Integrerede overvågningsmuligheder – Tilgængelig med strømtransformatorer, termiske sensorer og alarmkontakter til fjernstatusindikation.

5. Standardoverholdelse (IEEE32) – Designet og testet til at opfylde IEEE32-kravene til neutrale jordingsenheder, hvilket sikrer pålidelig ydeevne.

6. Bredt spændings- og strømområde – Fra 6,3 kV til 35 kV og 10 A til 2000 A, der dækker forskellige applikationer fra små industrielle generatorer til store understationer.

7.Fleksible tidsvurderinger – Tilgængelig fra 5 sekunder til 60 sekunder for at matche specifikke beskyttelsesskemaer og fejlrydningstider.

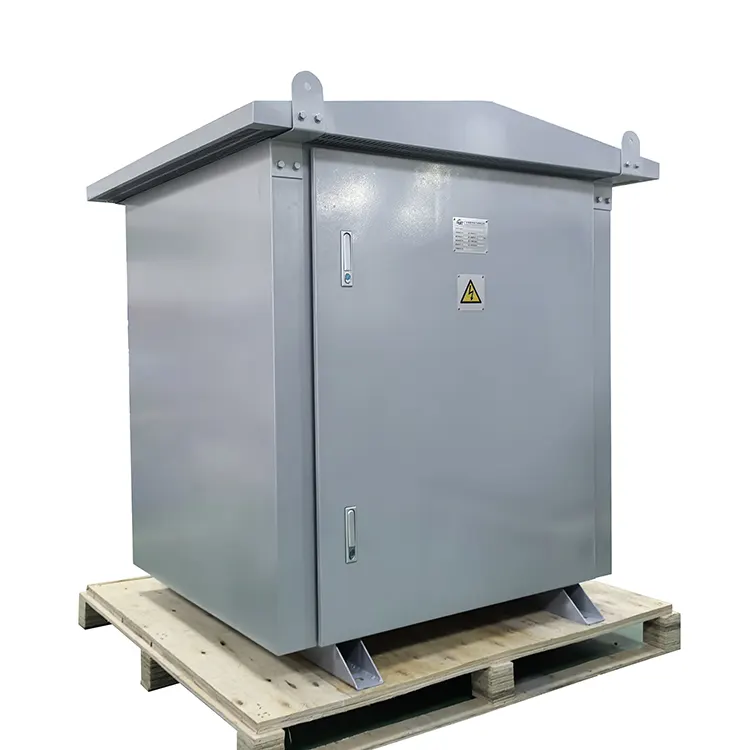

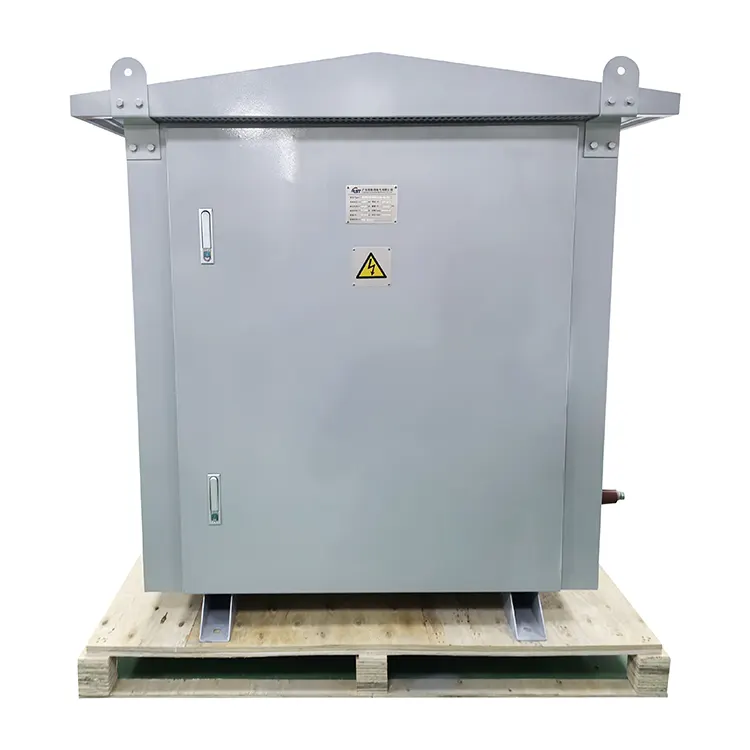

8. Korrosionsbestandige kabinetter – SUS304, SUS316 eller malet galvaniseret stål til indendørs, udendørs eller marine miljøer.

9. Høje isolerings- og BIL-niveauer – Modstå spændinger til 95kV og BIL til 170kV sikre overlevelse af lynnedslag og koblingsstød.

10. Mulighed for tilpasset design – Specielle spændingsklassificeringer, modstandsværdier, kabinetkonfigurationer og overvågningspakker tilgængelige

Produktapplikationer

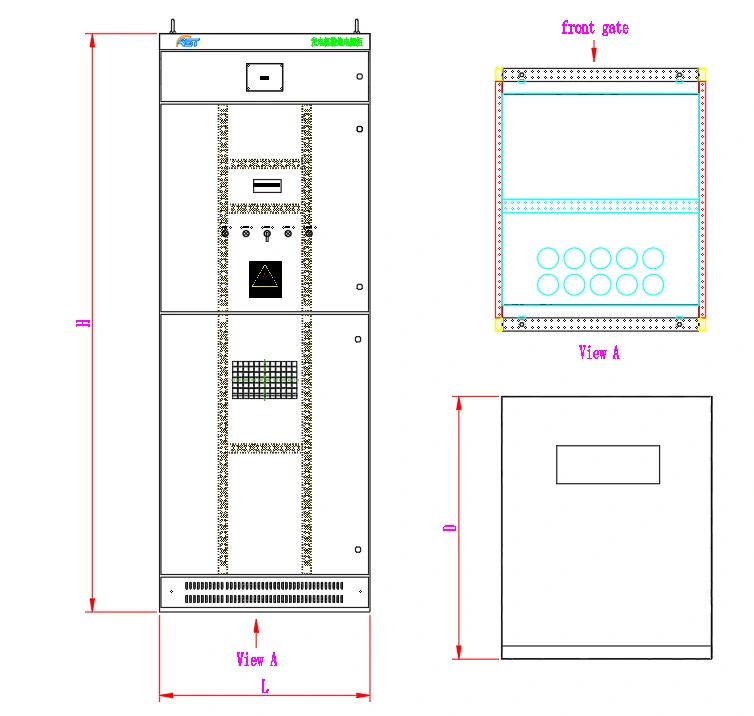

Tegning og mål

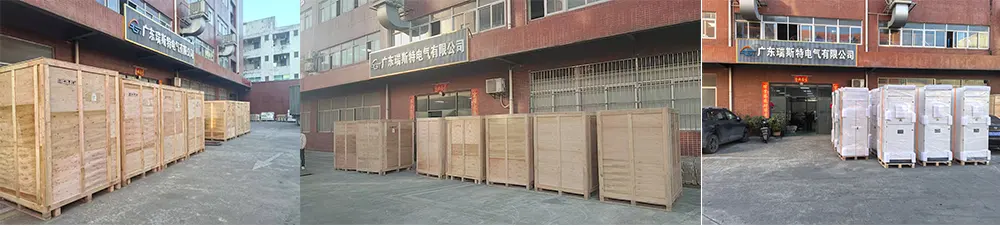

Pakke og forsendelse

RST Electric sikrer sikker levering af enhver neutral jordingsmodstand:

● Kraftige kasser: Hver NGR er sikkert monteret på en forstærket stålplade og indesluttet i en tilpasset krydsfinerkasse designet til international forsendelse.

● Vejrbeskyttelse: Enhederne er pakket ind i vandtæt VCI-film med tørremiddelpakker for at forhindre indtrængning af fugt under søfragt.

● Løftebestemmelser: Tydelig mærkning af løftepunkter og tyngdepunkt; forsendelsesbeslag inkluderet for sikker fastspænding.

● Terminalbeskyttelse: Højspændingsbøsninger er beskyttet med vejrhætter under transport.

● Dokumentation: Omfattende forsendelsesdokumenter omfatter pakkelister, certificerede testrapporter, materialecertificeringer og toldbehandling.

● Fragtmuligheder: Vi koordinerer med specialiserede heavy-lift speditører til FCL søfragt, projektfragt eller luftfragt efter behov.

Alle enheder gennemgår fuld fabriksgodkendelsestest (FAT) inklusive modstandsmåling, isolationsmodstand, dielektrisk modstand og visuel inspektion før emballering.

Hvorfor vælge RST Electric?

Når systembeskyttelse kræver kompromisløs kvalitet, leverer RST Electric.

Direkte fabrik, jordingsspecialister

● Vi er en certificeret producent baseret i Kina, som har specialiseret os i produktion af neutral jordingsmodstand i over 10 år.

● Fuldstændig intern kontrol over fabrikation af gitterelementer, fremstilling af kabinetter, montering og test – hvilket sikrer ensartet kvalitet.

● Fabriksdirekte prissætning på hver NGR, med gennemsigtig omkostningsstruktur og ingen mellemled.

Professionel produktion og kvalitetssikring

● ISO 9001-certificerede faciliteter med dedikerede produktionslinjer til rustfrit stålgittermodstande.

● 100 % elektrisk test (modstand, isolering, dielektrisk, BIL prøvetest) udført på hver enhed.

● Termisk billedbehandlingsvalidering sikrer jævn varmefordeling under fejlsimulering.

● Erfarent ingeniørteam med speciale i mellemspændingssystembeskyttelse og IEEE32-overholdelse.

Global erfaring, betroet leverandør

● Gennemprøvet leverandør til forsyningsselskaber, EPC-virksomheder, mineoperatører og udviklere af vedvarende energi verden over.

● Eksporter track record til over 40 lande, herunder USA, Canada, Australien, Tyskland, Saudi-Arabien og Singapore.

● Dyb domæneekspertise inden for neutrale jordforbindelser på tværs af elproduktion, distribution og industrisektorer.

Uendelig tilpasning

● Systemspændinger: 6,3 kV til 35 kV (højere tilgængelig med brugerdefineret design).

● Fejlstrømme: 10A til 2000A (særlige klassifikationer til rådighed).

● Tidsvurderinger: 5 sekunder til 60 sekunder (brugerdefinerede varigheder tilgængelig).

● Modstandsværdier: 1Ω til 9999Ω (beregnet pr. applikation).

● Kapslingsmaterialer: SUS304 / SUS316 / Malet stål / Custom.

● Overvågningsmuligheder: CT'er / Termiske sensorer / Alarmkontakter / Fjernovervågning.

● Afslutninger: Højspændingsbøsninger / Kabelbokse / Custom.

Pålidelig levering og livslang support

● Standardgennemløbstid: 15-20 dage for standardvurderinger; 20-25 dage til tilpasning.

● Omfattende dokumentation: Testrapporter, materialecertificeringer, IEEE32-overensstemmelseserklæringer, CE-erklæringer.

● 12 måneders garanti med fjernfejlfinding og forsendelse af reservedele.

● Teknisk support tilgængelig for systemintegration, relækoordinering og idriftsættelse på stedet.
