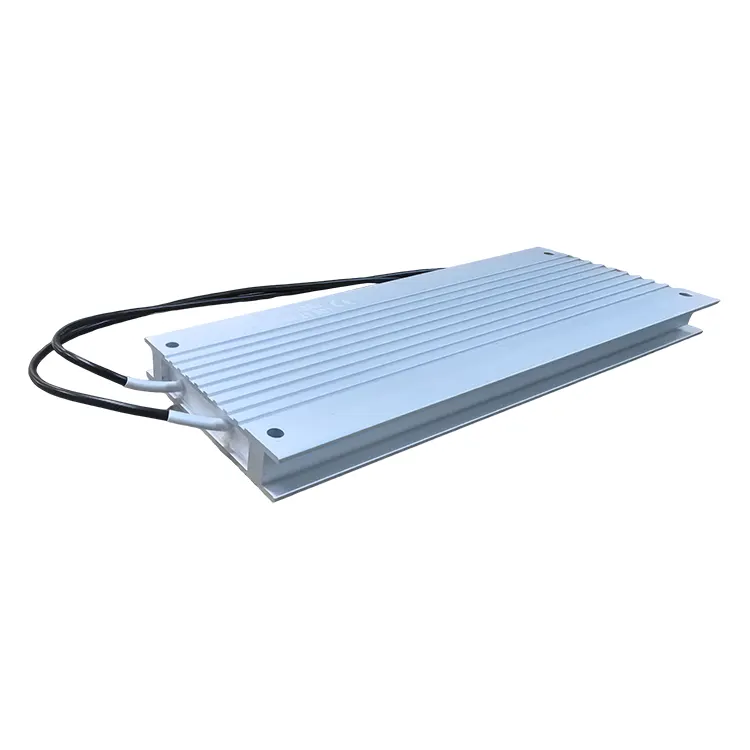

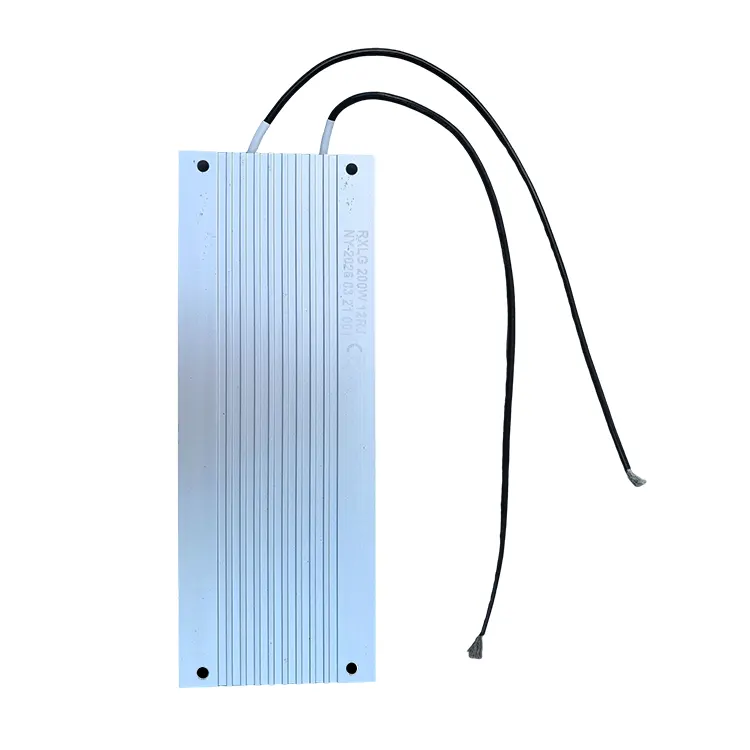

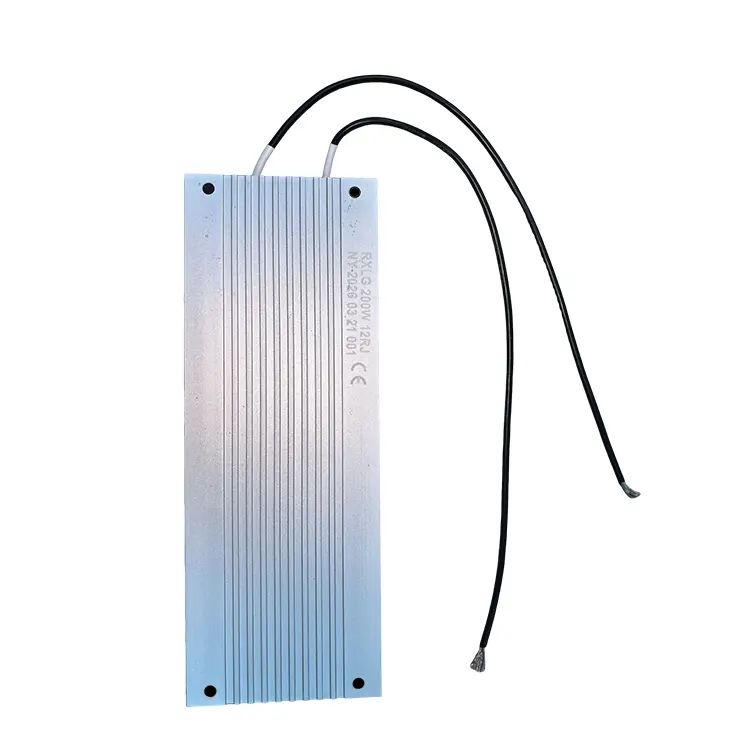

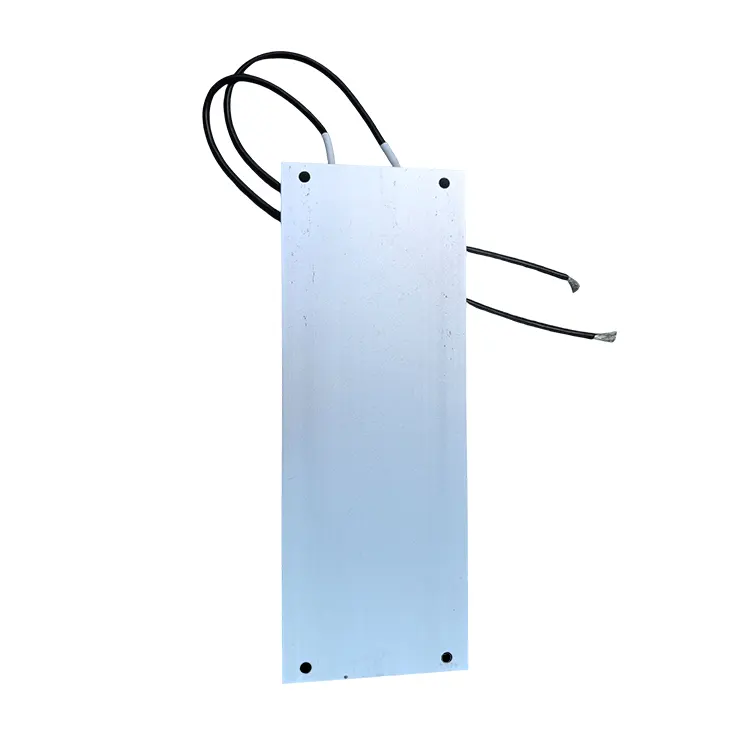

Metalbeklædt modstand

Metal Clad Resistor fra RST Electric repræsenterer en avanceret løsning til applikationer, der kræver høj pulskapacitet i en kompakt, lav profil pakke. I modsætning til konventionelle strømmodstande har denne lavprofilmodstand et specialiseret trådviklet element indkapslet i et robust metalbeklædt hus, designet specielt til montering af køleplade for at opnå forbedret effektafledning. Når den er monteret på en passende køleplade, fordobles effekten - for eksempel leverer RXLT150 150 W uden køleplade og 300 W med køleplade, hvilket giver enestående designfleksibilitet for ingeniører, der balancerer plads og termiske krav.

Konstruktionen understreger pålidelighed under ekstreme forhold: hver enhed modstår pulsoverbelastninger på 10 gange nominel effekt i 5 sekunder, hvilket gør den ideel til at fange regenerativ energi i bremsekredsløb og overleve transiente overspændinger i inverterapplikationer. Standard 600V-klassificerede kabler forenkler feltledninger og sikrer sikker drift i industrimiljøer med mellemspænding. Den lave profilformfaktor – med højder væsentligt reduceret sammenlignet med traditionelle rør- eller chassismonterede modstande – tillader installation i lavvandede kabinetter, motorklemkasser eller direkte fastgørelse til drivchassis.

Elektrisk ydeevne valideres gennem strenge tests: isolationsmodstanden overstiger 10GΩ ved 500V, og dielektrisk modstand er verificeret ved 4000V AC, hvilket sikrer sikker drift i højspændingssystemer. Temperaturkoefficienten holdes inden for ≤ ±150 ppm/°C, hvilket garanterer stabile modstandsværdier over driftsområdet op til +250°C overfladetemperatur. Som en betroet producent af metalbeklædte modstande i Kina, kombinerer RST Electric over 10 års ekspertise inden for effektmodstandsteknik med præcisionsfremstilling for at levere komponenter, der opfylder de krævende krav til moderne kraftelektronik.

Teknisk specifikation

Produktegenskaber

1. Høj pulskapacitet – Tåler pulsoverbelastninger på 10 × nominel effekt i 5 sekunder, ideel til at fange regenerativ energi i bremsekredsløb og overleve forbigående overspændinger.

2. Lavprofildesign – Kompakt formfaktor muliggør installation i lavvandede kabinetter, motorklemkasser og pladsbegrænsede drivsystemer.

3.Fleksible effektklassificeringer – Dobbelte wattværdier (med/uden køleplade) giver designfleksibilitet; effekt fordobles, når kølepladen er monteret korrekt.

4.Højspændingskabler – Standard 600V-klassificerede kabler forenkler feltledninger og sikrer sikker drift i mellemspændings industrielle applikationer.

5. Overlegen isolering – Isolationsmodstand ≥ 10GΩ @ 500V og dielektrisk modstand på 4000V AC garanterer sikker drift i højspændingssystemer.

6.Lav TCR – Temperaturkoefficient ≤ ±150 ppm/°C sikrer stabile modstandsværdier over hele driftsområdet op til +250°C.

7.Optimeret til bremse- og inverterapps – Specielt designet til dynamiske bremsekredsløb, inverter-/konverterbeskyttelse og motordrevanvendelser.

8. Robust metalbeklædt konstruktion – Aluminiumslegeringshus giver mekanisk beskyttelse og effektiv varmeoverførsel til monteringsoverfladen.

9. Bredt modstandsområde – Fra 2,2 Ω til 1,1 kΩ, der dækker forskellige krav til strømføling og energiafledning.

Produktapplikationer

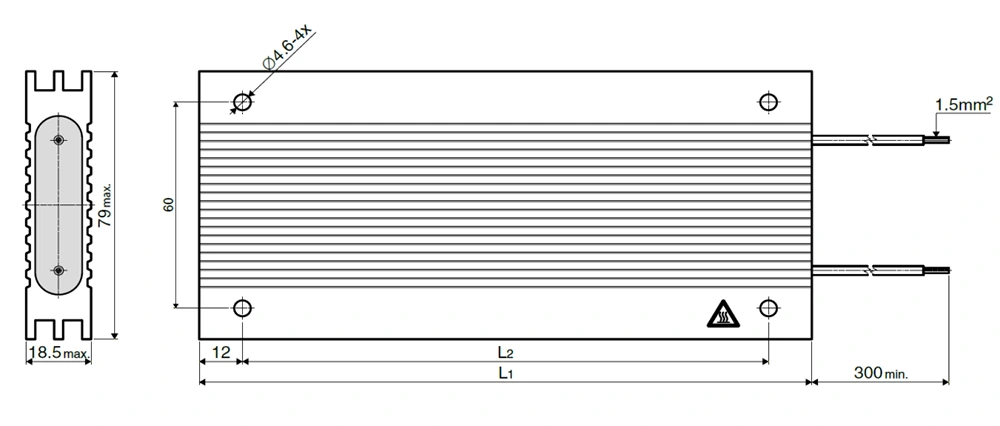

Tegning og mål

Type   L1(±3) L2(±2)

RXLT150 80 56

RXLT200 110 86

RXLT300 163 139

RXLT400 216 192

RXLT500 270 246

RXLT600 300 276

Pakke og forsendelse

Uafhængig emballage

RST Electric lægger stor vægt på sikkerheden ved produkttransport. Hver metalbeklædt modstand er pakket uafhængigt. Den pakkes først ind med antistatisk elektrisk boblefilm og placeres derefter i en uafhængig emballagekasse. Dette giver omfattende beskyttelse af metalhuset og kabelterminalerne, hvilket undgår skader forårsaget af friktion og kollision under transport.

Forskellige emballagedesigns

Kablerne vil blive rullet op, sorteret og sikret med kabelbindere for at forhindre beskadigelse under transport; til bulkordrer bruges bølgepapkasser til emballering med skumskillevægge indeni for at forhindre modstandene i at kollidere med hinanden.

Fleksibel fragtservice

Hvert parti varer er ledsaget af en pakkeliste og inspektionsattest, hvilket letter kundernes overensstemmelsesverifikation. Fragtmetoderne er fleksible, med DHL/FedEx/UPS express for små partier, luftfragt for mellempartier og søfragt for store partier, der dækker forskellige behov.

Streng test

Alle produkter gennemgår 100% elektrisk test inden emballering. Nøgletestene inkluderer modstandsværdi, isolering og dielektrisk styrke. Først efter opfyldelse af ydeevnestandarderne vil de blive afsendt, hvilket sikrer en stabil drift af produkterne.

Hvorfor vælge RST Electric?

Når pulsevne og kompakt design betyder noget, leverer RST Electric.

Direkte fabrik, metalbeklædte specialister

● Vi er en certificeret producent baseret i Kina, med speciale i produktion af metalbeklædte modstande i over 10 år.

● Fuldstændig intern kontrol over fremstilling af trådviklede elementer, fremstilling af metalhuse og slutmontering – hvilket sikrer ensartet kvalitet.

● Fabriksdirekte priser på hver lavprofilmodstand med gennemsigtig omkostningsstruktur og ingen mellemled.

Professionel produktion og kvalitetssikring

● ISO 9001 certificerede faciliteter med dedikerede produktionslinjer til højpulsmodstande.

● 100 % elektrisk test (modstand, isolering, dielektrisk) udført på hver enhed.

● Pulsoverbelastningsvalidering sikrer, at hver modstand opfylder 10 × nominel effektkapacitet.

● Erfarent ingeniørteam med speciale i bremse- og inverterapplikationer.

🌍 Global erfaring, betroet leverandør

● Gennemprøvet leverandør til producenter af motordrev, inverterproducenter og systemintegratorer af vedvarende energi over hele verden.

● Eksporter track record til over 40 lande, herunder Tyskland, USA, Japan, Sydkorea og Italien.

● Dyb domæneekspertise i applikationer, der kræver høj pulshåndtering og kompakt design.

Uendelig tilpasning

● Nominel effekt: 150W til 600W (højere tilgængelig i brugerdefinerede konfigurationer).

● Modstandsværdier: 2,2Ω til 1,1kΩ (særlige værdier tilgængelige).

● Tolerance: ±5% (brugerdefinerede tolerancer tilgængelige på forespørgsel).

● Kabellængder: Standard eller brugerdefinerede længder tilgængelige.

● Afslutninger: 600V-klassificerede kabler / brugerdefinerede stik / flyvende ledninger.

● Montering: Standard køleplademontering / Brugerdefinerede beslag.

Pålidelig levering og livslang support

● Standardgennemløbstid: 7-10 dage for standardvurderinger; 15-20 dage for brugerdefinerede konfigurationer.

● Omfattende dokumentation: Testrapporter, materialecertificeringer, RoHS/CE-erklæringer.

● Teknisk support tilgængelig for integration i drev, invertere og bremsesystemer.
