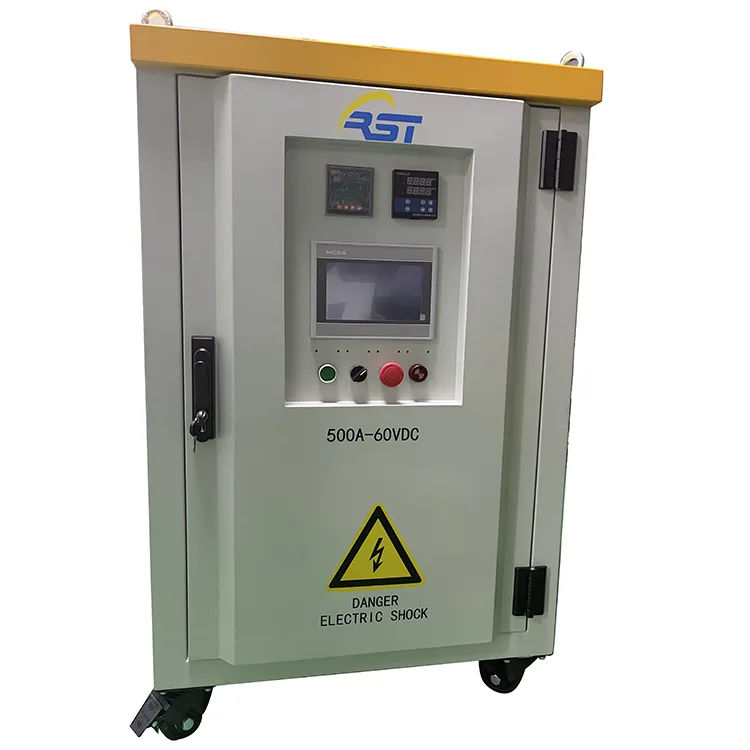

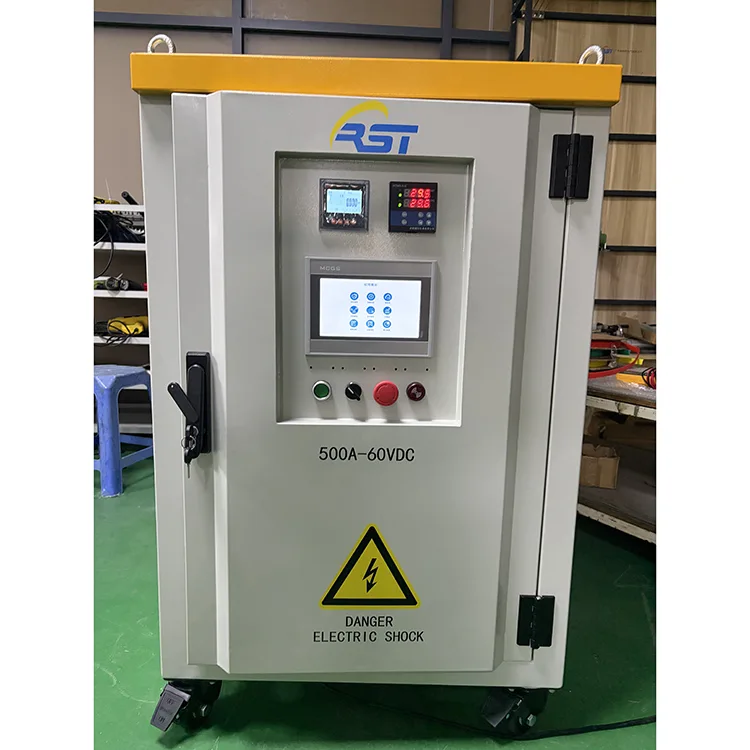

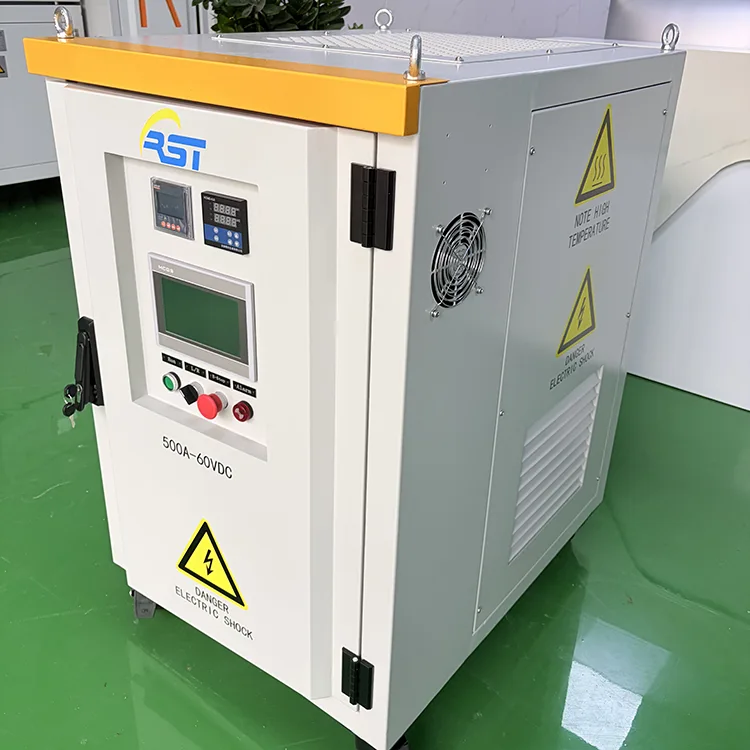

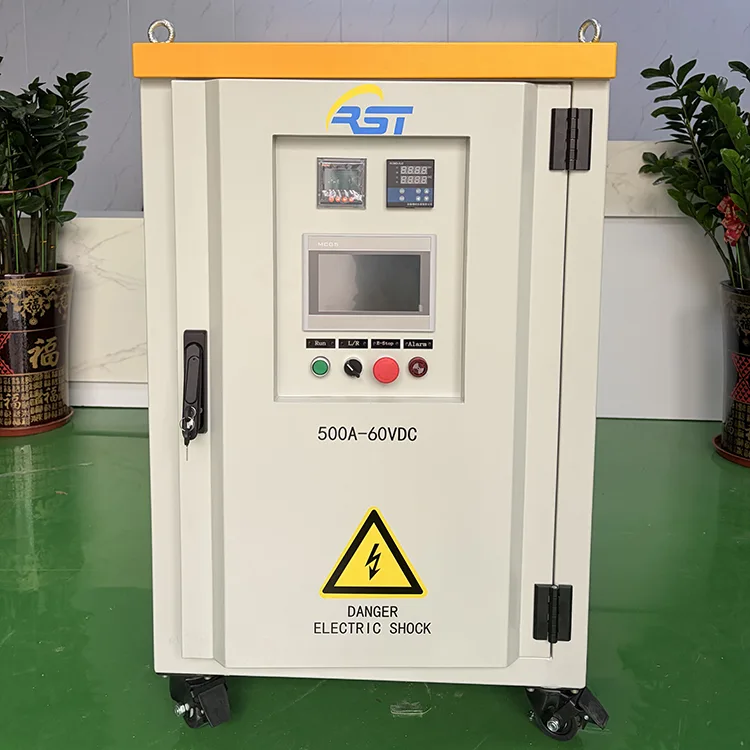

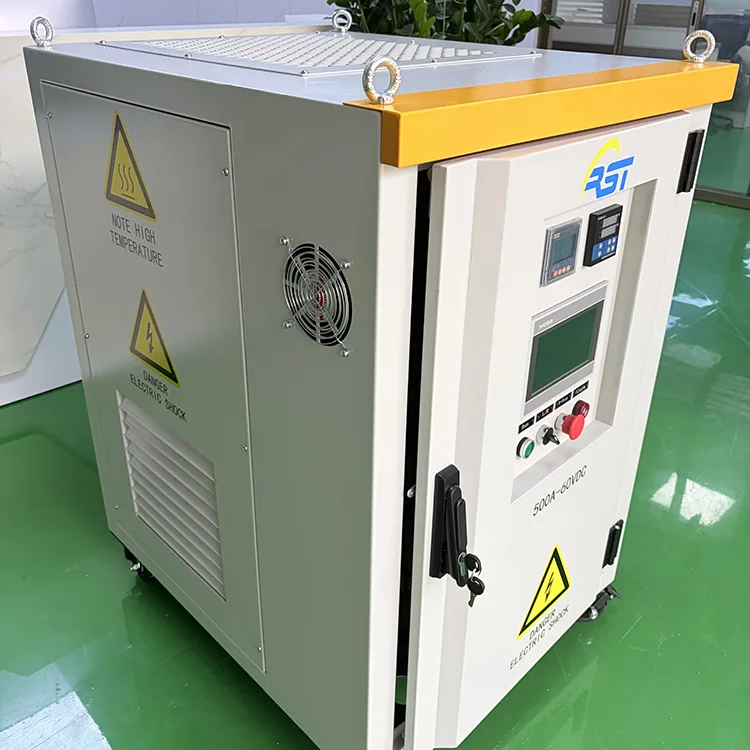

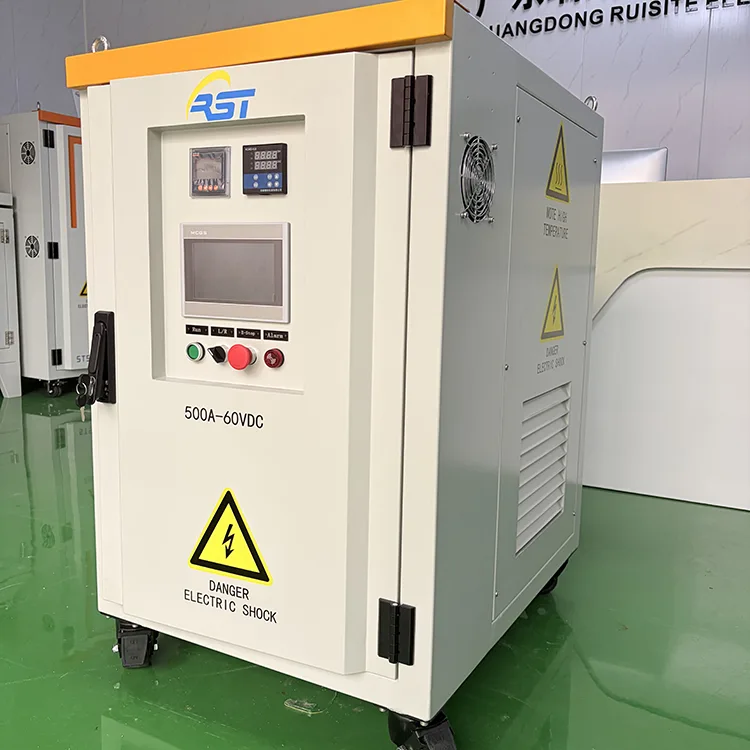

DC Load Bank Tester

RST-500A-DC60V-R DC Load Bank Tester er en kraftig resistiv industriel testenhed designet til at simulere variable DC-belastningsforhold. Det bruges i vid udstrækning til kapacitetsafladningstest af batteripakker, ældning af EV DC-opladningsbunker, DC-strømforsyning, telekommunikationsstrøm, datacenter HVDC, ny energilagring og petrokemiske DC-systemydelsesverifikation.

Hvis dit team kæmper med upålidelige belastningsbanker, der overophedes under kritisk idriftsættelse, eller mangler præcis datalogning for dine DC-systemer, leverer RST-500A-DC60V-R stabile, gentagelige tests, som du kan stole på.

Kerne tekniske parametre

Vigtigste produktfordele

1. Korrosionsbestandigt legeringsmodstandsrør for lang levetid Nikkel-krom rustfrit stål modstand med syre- og saltspraymodstand, fremragende isolering og varmeafledning, understøtter non-stop kontinuerlig afladning uden hurtig ældning, hvilket reducerer omkostningerne ved udskiftning af dit udstyr.

2. Dobbelt lokalt & fjernbetjeningssystem Indbygget MCGS-berøringsskærm til manuel/automatisk indlæsning på stedet; RS485 Modbus-RTU-kommunikation muliggør central fjernovervågning, perfekt til automatiserede produktionslinjers ældningsteststationer.

3.12-trins manuel justerbar belastningsgear + automatisk konstant strømbelastning To driftstilstande: numerisk fast strømbelastning (målstrøm med et enkelt klik) & manuel uafhængig gearkontakt (1A~100A multi-range gear). Operatører kan fleksibelt simulere let belastning, medium belastning og fuld belastning arbejdsforhold for forskellige teststandarder.

4.Fuldstændig 6-vejs sikkerhedsalarm og automatisk aflæsningsmekanisme Nødstop, overspænding, overstrøm, overtemperatur, multibeskyttelse med ventilator lavt vindtryk. Når den unormale værdi overstiger tærskelværdien, afbryder systemet øjeblikkeligt alle belastningsgear, udløser summeralarm og registrerer alarmlogfiler for at undgå skade på testprøven.

5.Intelligent temperatur- og blæserforsinkelseskontrol Automatisk blæserstoplogik: blæseren kører kontinuerligt efter aflæsning, indtil udgangstemperaturen falder til under 40 ℃ eller 3-minutters nedtælling slutter, spred restvarmen fuldstændigt for at forlænge modstandens levetid.

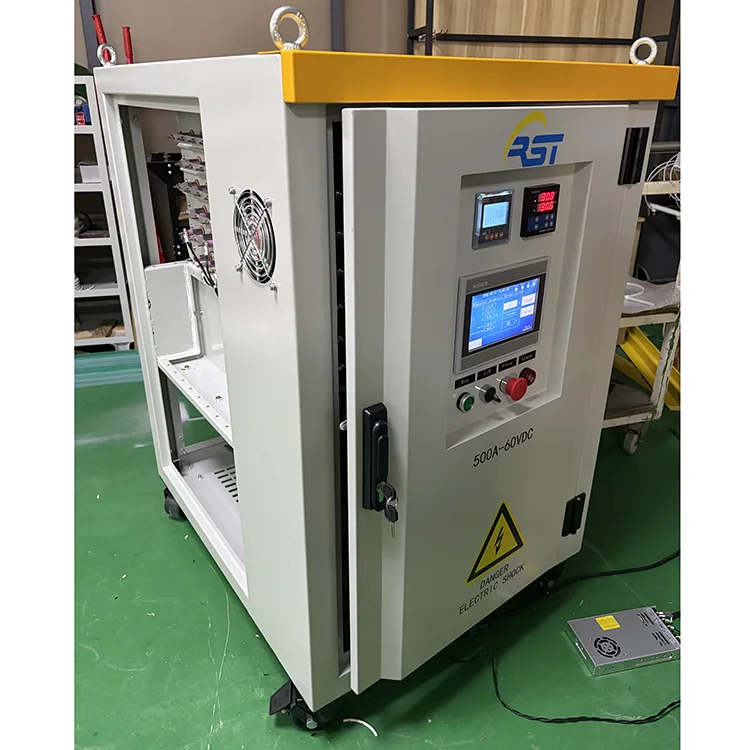

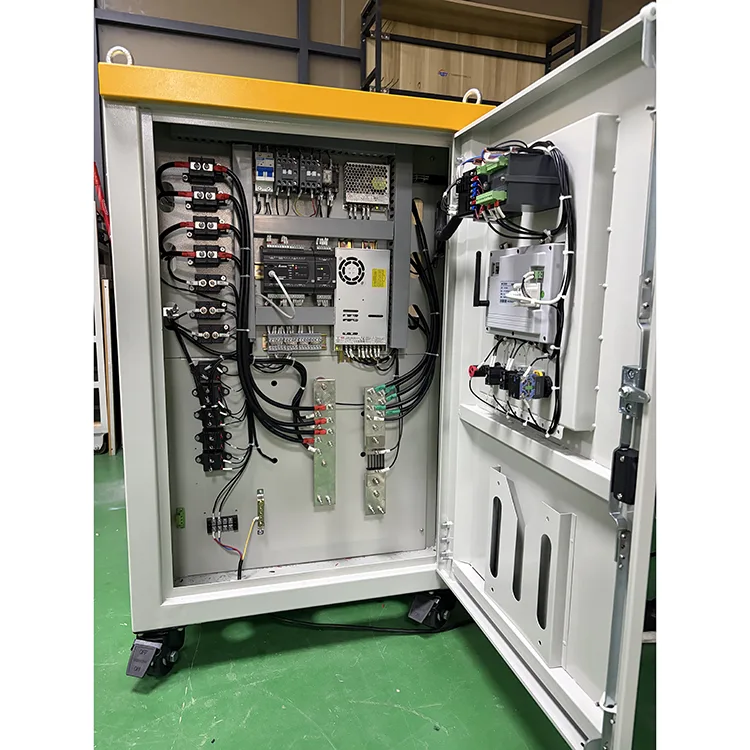

6.Mobile bremsehjul og kompakt kabinetlayout 4 låsbare bevægelige hjul til fleksibel overførsel på stedet; opdelt uafhængige ledningsrum (kontrolkredsløb / DC-testkredsløb) adskiller stærk og svag strøm, praktisk ledningsføring og daglig inspektion.

7. Real-Time Data Monitoring & Alarm Record Storage Touchscreen viser spænding, strøm, strøm, udgangstemperatur, kontrolrumstemperatur samtidigt; alle alarmtidspunkter og fejldetaljer gemt til senere fejlfindingssporbarhed.

Brede anvendelsesscenarier

Denne 60V 500A DC Load Bank Tester passer til flere industrielle vertikaler:

1. Ny energi EV-industri: DC-opladningspæleældningstest, indbygget strømforsyningsafladningstest, kapacitetsdetektion af lithiumbatteripakke

2.Telecom og datacenter: 48/60V DC strømskabsafladningsvedligeholdelse, verifikation af backupbatterikapacitet

3. Power & Energy Storage: DC-generatorens output-ydelsestest, off-grid solcelle-opbevaringsbatteri cyklus-afladningstest

4.Industriel fremstilling: DC switching strømforsyning fabrikkens ældningstest, DC ensretter belastning simulering

5. petrokemiske & jernbane: Station backup DC system regelmæssig vedligeholdelse inspektion

Daglig og periodisk vedligeholdelsesvejledning

1. Daglig inspektion før-start (ca. 5 minutter, for at forhindre termisk løb og elektriske fejl)

Inspektionsartikler

● Jordingsledning: Bekræft visuelt og manuelt, at kabinettets jordledning er forsvarligt forbundet og ikke er løs.

● Luftindtag/-udløb: Sørg for, at der ikke er nogen forhindringer inden for 3 meter fra luftindtaget og 5 meter fra luftudtaget for at sikre uhindret luftstrøm.

● Ventilatordrift: Efter start skal du lytte efter enhver unormal lejestøj, voldsomme vibrationer eller jamming.

● Modstandskammerets indre: Åbn adgangsdøren, og kontroller for eventuelle nedfaldne fremmedlegemer eller alvorlig støvophobning.

● Panelknapper og nødstop: Test alle fysiske knapper, nødstopkontakt og berøringsskærm for at sikre følsomme reaktioner.

Regelmæssig forebyggende vedligeholdelsesplan

Hver 2-4 uge (tilpas efter værkstedstøvniveauer)

Rengør indsugningsluftfilteret (filteret i bunden af ​​udstyret kan vaskes).

Betjening: Fjern filteret → Skyl for at fjerne støv og olie → Tør grundigt før genmontering.

Bemærk: Betjen aldrig maskinen uden filter.

Hvert kvartal (hver 3. måned) – Deep Maintenance

Før drift: Afbryd opstrømsstrømforsyningen og lås/mærk maskinen (LOTO). Lad interne komponenter køle helt af.

● Isolationsmodstandstest: Standardværdi ≥ 2MΩ. Hvis under denne værdi, skal du straks standse maskinen og kontrollere for fugtbeskadigede eller forkullede isoleringskomponenter.

● Spænd de elektriske forbindelser: Åbn for- og bagdørene, og spænd alle løse klemmer og fastgørelsesskruer en efter en.

● Visuel inspektion af modstandselementer: Kontroller modstandsrørene af nikkel-chromlegering for unormal misfarvning (oxidation og rødme), deformation, reduceret maskestørrelse eller fastgørelse af fremmedlegemer.

● Dybderensning af modstandselementer: Fjern forsigtigt støv fra indersiden og ydersiden af ​​rørene med en blød børste eller tør trykluft under lavt tryk (≤5 bar).

● Modstandsmåling: Mål den faktiske modstandsværdi for hvert område ved hjælp af et multimeter, registrer aflæsningerne, og udskift eventuelle drivende/beskadigede modstande.

● Verifikation af alarmparameter: Gå til siden med HMI-indstillinger, og bekræft hver alarmtærskel, inklusive temperatur og lufttryk, for at sikre, at de matcher fabriksindstillingerne.

Hver sjette måned – Verifikation af tilslutningsmoment

Vigtigt: Langvarig termisk cykling kan få samleskinner og højstrømsbolte til at løsne sig, hvilket fører til øget kontaktmodstand og lokal overophedning.

Betjening: Spænd alle samleskinne- og kerneboltforbindelser med en kalibreret momentnøgle en efter en i henhold til standardmomentværdien angivet i den medfølgende manual.

Almindelig fejlfinding

1.Nødstopalarm Årsag: Rød nødstopknap trykket ned;

Løsning: Drej nødstoppet med uret for at nulstille, genstart enheden

2. Overtemperaturalarm Årsag: Blokeret luftkanal, ventilatorfejl, langtids fuld belastning uden varmeafledning;

Løsning: Rengør ventilationsåbninger, inspicér ventilatorledninger, sæt testen på pause for at køle ned

3. Overspænding / Overstrøm Alarm Årsag: Test DC-output overskrider forudindstillet tærskel;

Løsning: Kontroller spændings-/strømgrænseværdien på indstillingssiden, juster prøvestrømforsyningens output

4.Blæser lavt vindtryk Alarm Årsag: Ventilator ikke startet, ledninger løs, omvendt luftudgangsretning;

Løsning: Genstart blæseren, spænd blæserterminalerne igen, bekræft, at luften strømmer opad fra den øverste udgang

FAQ

Q1: Kan RST-500A-DC60V-R teste både batteripakker og DC-strømforsyninger?

Ja, den er specialbygget til dette. DC-belastningsbanktesteren fungerer i en konstantstrømstilstand, hvor den interne modstand dynamisk ændres for at holde den indstillede strøm (f.eks. 500A) fast, selv når spændingen på enheden under test svinger. Dette gør den ideel til både en 48V telekommunikations batteriafladningstest og en 60V industriel strømforsynings indbrændingstest.

Q2: Hvordan integrerer jeg denne DC Load Bank Tester i min automatiserede teststand?

Bagpanelet har et Modbus-RTU-interface over RS485. Du kan nemt skrive et simpelt script i Python, LabVIEW eller en PLC-controller for at sende kommandoer som "Set Current 350A" og læse real-time spændings-, strøm- og statusalarmer tilbage. Modbus registerkortet er fuldt dokumenteret i brugermanualen.

Q3: Støjniveauet er angivet som 70dB. Er det velegnet til et laboratoriemiljø?

På 1 meters afstand er fuldlaststøjen ≤70dB, hvilket kan sammenlignes med en høj støvsuger. Det er designet til industrielle butiksgulve eller dedikerede testrum. Til udvidet laboratoriebrug placerer brugere ofte DC Load Bank Testeren i et tilstødende rum med en gennemløbsskinneforbindelse, da styringen er helt fjernbetjent.

Q4: Hvad betyder "R" i modelnummeret?

"R" angiver en ren resistiv belastningstype. I modsætning til kapacitive eller induktive belastninger præsenterer denne enhed en enhedseffektfaktor (PF=1), hvilket skaber en ægte, forvrængningsfri belastning. Dette er vigtigt for nøjagtigt at teste batteriernes driftstid i den virkelige verden og strømforsyningernes termiske opførsel uden at introducere variabler for reaktiv effekt.

Q5: Hvad sker der, hvis 230VAC-hjælpestrømmen svigter under en test?

Dette er et kritisk sikkerhedsscenarie. Ved tab af hjælpestrøm vil kontaktorerne straks afbryde DC-belastningen, hvilket bringer testen til en sikker nul-belastningstilstand. Køleventilatorerne vil også stoppe, så modstandselementernes termiske masse er designet til at absorbere restvarmen uden skader i denne nødsituation.

Hvorfor vælge Ruisite RST Series DC Load Banks?

1. Direkte fabriksproducent med uafhængig R&D & produktion, fuld testrapport og brugervejledning leveret med hver enhed

2.Streng fabriksældningstest før levering, 0,5 klasse højpræcisionsmålemodul

3.Global eftersalgssupport, komplet driftsvideo & vedligeholdelsesteknisk dokument

4.Spændings-/strømbelastningsbankmodeller kan tilpasses til forskellige testkrav

5.Streng kvalitetskontrol: strømkredsløb modstår AC2,5kV isolationstest, isolationsmodstand ≥100MΩ

Ansøgningssager fra den virkelige verden

Case 1: UAE EV Lab DC-batteri- og oplader-ældningstest (High-Temp Continuous Test Scenario, Dubai New Energy Lab Project)

Et nyt tredjeparts energitestinstitut i Dubai, UAE, udfører regelmæssige certificeringstests for lithiumbatteripakker og DC EV-opladere. Det stiller høje krav til højtemperaturmodstand, storstrømsstabil udledning og automatisk dataregistrering af DC-belastningstestere. De vigtigste applikationshøjdepunkter er som følger:

1. Understøtter 0-60V bred jævnspænding og 0-500A trinløs konstant strømafladning, kompatibel med 48/60V solcellebatterier og 30kW lavhastigheds EV DC-opladere til test med to formål;

2. Forstærket dobbelt stor blæser tvungen luftkøling design, stabil fuld belastning kontinuerlig drift under 40-45 ℃ langsigtet høj omgivende temperatur uden overophedning lukning;

3. Indbygget berøringsskærm datalogger med CSV rapport eksport funktion, lagring af fulde test kurver for at opfylde UAE lokale energi produkt certificering arkivering standarder;

4.IP23 støvtæt kabinet med komplette multi-beskyttelseskredsløb (overspænding, overstrøm, omvendt forbindelse, overtemperatur auto cut-off), matchet med tør kontakt alarm udgang til fjernovervågning, tilpasning til varmt og sandet kystklima;

5. Konfigureret med standard industrielle kontrolmoduler, stabil ydeevne efter hyppige lange-timers ældningscyklusser, hvilket i høj grad reducerer laboratoriets manuelle registrering af arbejdsomkostninger.

Case 2: Offshore-borerig dynamisk bremsebelastningsenhed (heavy-duty anti-korrosionsscenarie, Indonesia Oil Platform Project)

1. En indonesisk offshore olieboreplatform kræver understøttende bremsebelastningsudstyr til VFD elektriske drivsystemer med høje standarder for salttågemodstand og stabil langcyklusbremsning. De vigtigste applikationshøjdepunkter er som følger:

2.Nikkel-kromlegering modstandsstrimmel med stabil modstandsværdi ±5%, udstyret med dobbelte aksiale køleventilatorer og lufttryksdifferensalarmbeskyttelse;

3. Anti-salttåge kraftigt malerskab med IP23-beskyttelsesklasse, der effektivt modstår havkystsaltkorrosion;

4. Dobbelt beskyttelse af luftmængdeovervågning og overtemperatursensor, sender automatisk stopsignal til borerigskontrolsystem under unormal varmeafledning;

5. Modulære aftagelige modstandskomponenter, let til offshore regelmæssig vedligeholdelse og hurtig udskiftning af beskadigede dele.

Case 3: Vindmøllepark Genset Accept Load Test (udendørs langtidstestscenarie, Vietnam Wind Power Station Project)

1. En stor vindenergiinvestor i Vietnam har brug for fuld-load accept test for backup generator sæt af vindmølle booster stationer, der fremsætter strenge krav til kontinuerlig varmeafledning og udendørs sikkerhedsbeskyttelse af belastning banker. De vigtigste applikationshøjdepunkter er som følger:

2. Dobbeltsidet stor buet luftkanal tvungen luftkølingsstruktur, der realiserer 12-timers uafbrudt fuld belastningsdrift uden overophedning;

3.IP23 regntæt og støvtæt integreret kabinet, udstyret med højtemperatur advarselslys, velegnet til udendørs vindfelt komplekst vejr;

4.Reserveret Modbus fjernkommunikationsgrænseflade, der understøtter realtidssynkron upload af testdata til vindmølleparkens centrale kontrolplatform;

5.Fuldstændig flerlags sikkerhedsbeskyttelse, inklusive overtemperatur, overstrøm og kortslutningssluk, med løfteøjer og gaffeltrucks base for praktisk hejsning og omladning i marken.

Case 3: Datacenter UPS FAT Aging Test (Indoor Batch Continuous Test Scenario, Thailand IDC Manufacturer Project)

1.En producent af datacenterudstyr i Thailand udfører batch-fabriksaldringstests for UPS-standby-strømforsyninger, hvilket kræver høj testeffektivitet og automatisk dataregistrering. De vigtigste applikationshøjdepunkter er som følger:

2. Trinløs justerbar modstandsbelastning, understøtter segmenteret belastningstest af UPS 25%/50%/75%/100% fuld belastning;

3. Indbygget industriel berøringsskærm, automatisk lagring af spændings-, strøm-, strøm- og runtime-data, et-klik eksporttestrapporter til fabriksinspektionsarkivering;

4.Uafhængigt delt elektrisk styreskab, isoleret højspændingsområde med tydelige advarselsskilte for at undgå utilsigtet elektrisk stød under batchtest;

5. Støjsvag optimeret ventilatorstruktur, velegnet til indendørs langsigtet værksted kontinuerlig drift uden overdreven støjinterferens.
