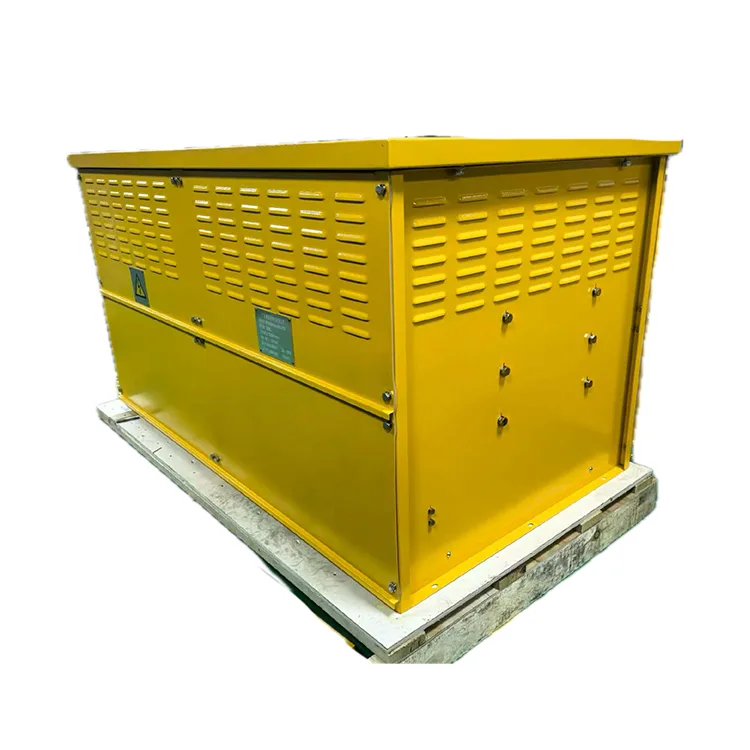

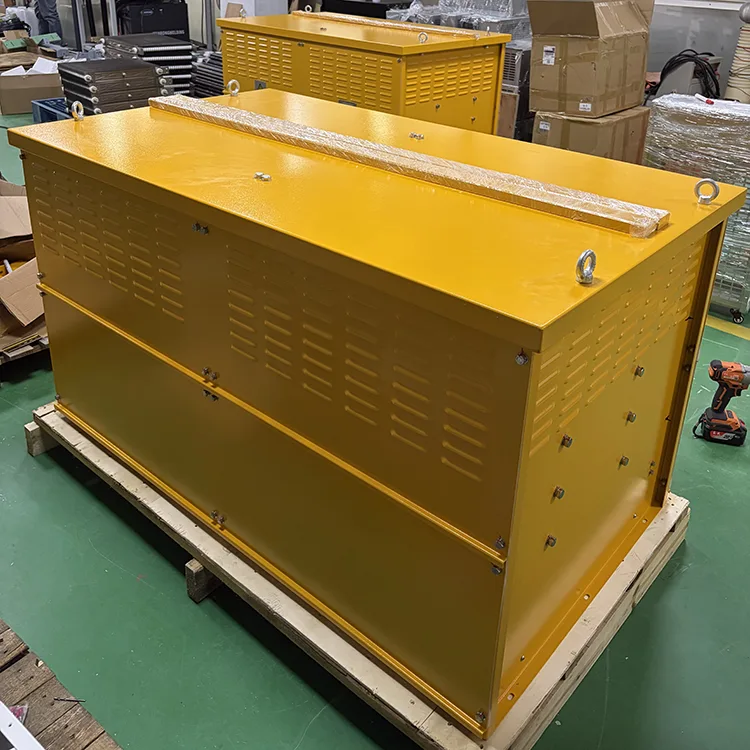

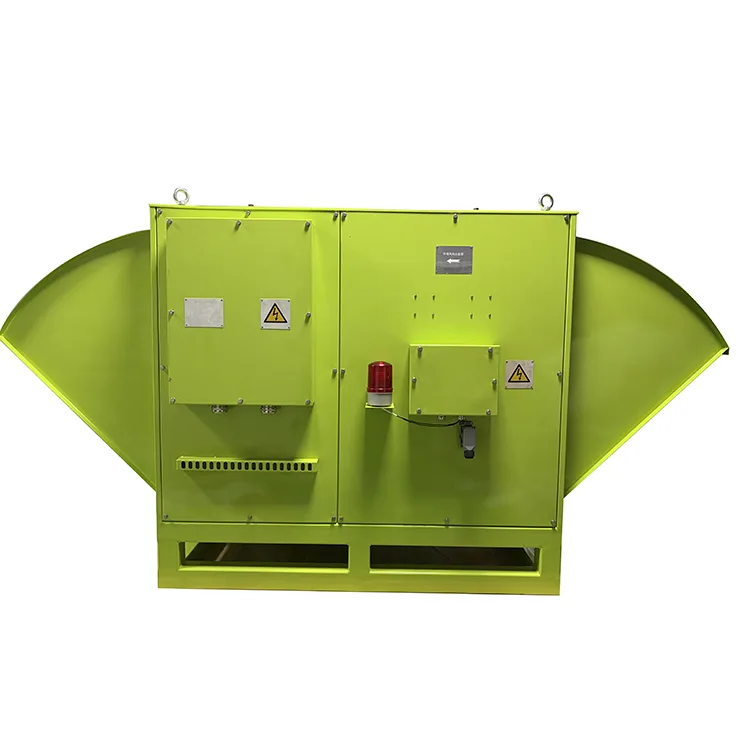

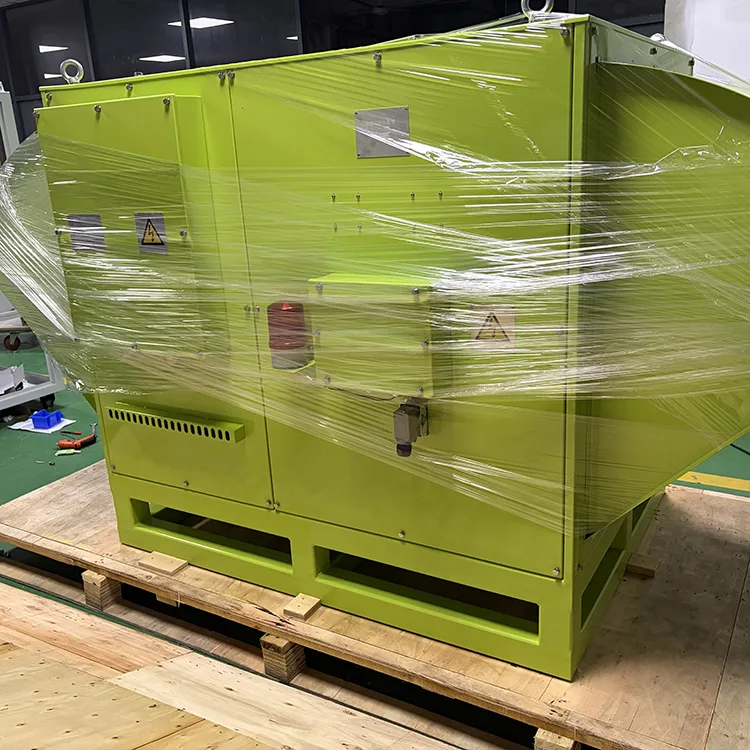

RSTO‑500kW‑2R×6‑IP23 bremsemodstandsenhed til brøndboringsplatform er en højeffektbremsemodstand udviklet af Guangdong Ruisite Electric Co., Ltd. specifikt til frekvensomformerbremsesystemet til elektriske drev på brøndboreplatforme. Dens nominelle modstand er 2Ω × 6 (ved 20°C), nominel effekt 500 kW og maksimal driftsspænding DC 690 V.
Det resistive element er lavet af stabil nikkel-chrom-legering, og isoleringen bruger højtydende, højtemperatur-aluminiumoxidkeramik, hvilket sikrer pålidelighed og holdbarhed under ekstreme forhold. Enheden er udstyret med to T60‑No.5 aksialflowventilatorer (hver 5 kW / 380 V / 50 Hz), monteret vandret med uafhængig tvungen luftkøling. Køleluft kommer ind fra den ene side, passerer gennem aksialventilatorerne og modstandscellerne og kommer ud gennem udløbet.
Enheden er velegnet til miljøer fri for metan eller andre brændbare/eksplosive gasser, ætsende gasser, gasser, der beskadiger isolering, ledende støv eller brændbart støv. Den fungerer i højder op til 1000 m, omgivende temperaturer fra –45°C til +50°C og en maksimal relativ luftfugtighed på 95%.
Som en højvarmegenererende enhed er korrekt daglig drift og vedligeholdelse direkte relateret til levetid og driftssikkerhed.
Ventilatoren skal være tændt i 15 minutter, før enheden startes, for at udlede eventuel akkumuleret fugt eller fugt. Efter at enheden er stoppet, skal ventilatoren fortsætte med at køre i yderligere 15 minutter for at sikre, at modstanden er tilstrækkeligt afkølet, hvilket forhindrer varm luft i at strømme tilbage og beskadige andre elektriske komponenter. Betjen aldrig bremsemodstanden, uden at ventilatorerne kører.
- Ingen brændbare eller eksplosive materialer må placeres i nærheden af enheden.
- Undgå direkte kontakt med modstande i driftstilstand, medmindre tilstrækkelig sikkerhedsbeskyttelse er tilvejebragt.
- Luftudtaget bør ikke vende mod fodgængergange for at forhindre skader fra højtemperaturluftstrøm.
- Apparatet skal have tilstrækkelig, uhindret ventilationsplads, helst i en separat indkapsling.
- Salt-tågefilteret skal efterses og rengøres hver måned; udskift filterelementet med det samme, hvis der konstateres tilstopning - ellers kan modstandslisten overophedes og brænde ud.
- Et omfattende eftersyn og vedligeholdelse bør udføres mindst én gang om året, herunder indvendig støvrensning, kontrol af ledninger, tilspænding af løse bolte og eftersyn af modstande for skader.
- Kontroller jævnligt klemmeforbindelser for løse og kabler for ældning eller beskadigelse.
- Brug jævnligt trykluft til at rense modstandsrammen og varmeafledende komponenter.

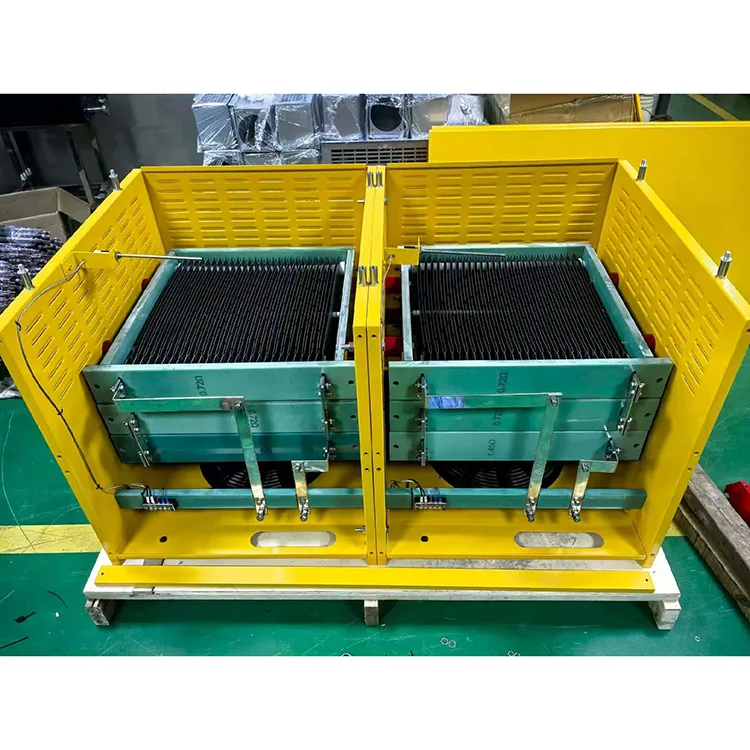

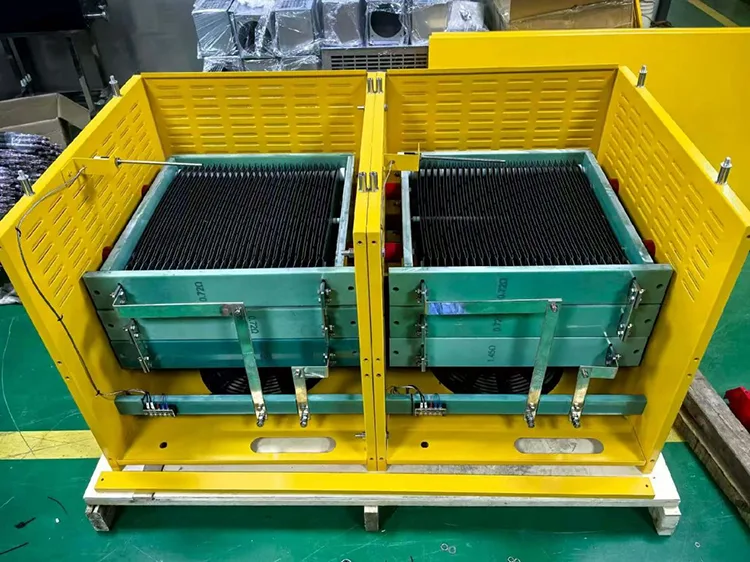

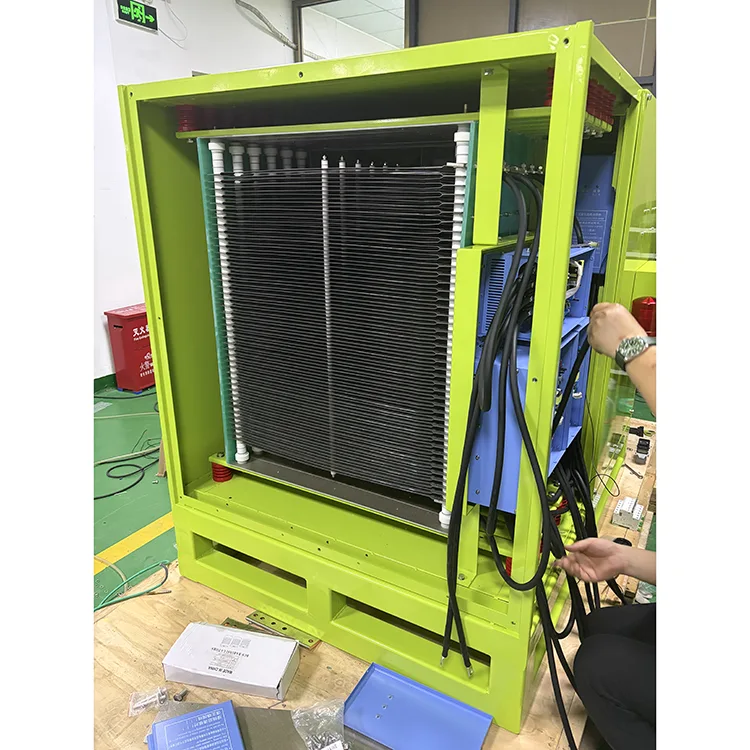

Under eftersyn skal du fjerne hele samlingen og placere den sikkert; adskille modstandsskabet fra ventilatorerne. Ved adskillelse af modstandsskabet skal du først fjerne alle dækplader og kobberstænger, derefter fjerne monteringsmøtrikkerne til modstandscellerne fra top til bund, udtage cellerne til rengøring og inspektion og udskifte eventuelle beskadigede dele. Efter vedligeholdelse skal du bruge et 1000 V megohmmeter til at måle isolationsmodstanden mellem modstandsstrimlen og jord (skal være ≥ 50 MΩ), og udføre en dielektrisk styrketest ved 4500 V / 50 Hz i et minut (ingen sammenbrud eller flashover).
Q1: Hvad er formålet med bremsemodstanden til brøndboreplatformen?
A: Når en motor drevet af en frekvensomformer kører i regenerativ bremsetilstand (under deceleration eller bremsning), føres den kinetiske energi af drivsystemet tilbage til DC-forbindelsen, hvilket får DC-spændingen til at stige. Bremsemodstanden spreder denne regenerative energi som varme, forhindrer DC-bus overspænding og beskytter konverteren og effekthalvlederne mod beskadigelse.
Spørgsmål 2: Hvad skal jeg gøre, hvis temperaturkontrolsystemet udløses forkert?
A: Kontroller, om temperaturkontakten er defekt, og udskift om nødvendigt; undersøg også de elektriske ledninger for problemer. Enhedens temperatursensor er placeret på modstandsstrimlens dæksel med et sætpunkt på 280°C (±5%). Når modstandstemperaturen når denne værdi, aktiveres temperaturkontakten og sender et alarmsignal.
Q3: Hvilke faktorer påvirker bremsemodstandens levetid?
A: De vigtigste faktorer er afkølingsforhold, omgivende temperatur, bremsefrekvens og effekttilpasning. Hvis modstandens mærkeeffekt er for lav til det faktiske bremseenergibehov, vil modstanden blive kronisk overbelastet og overophedet, hvilket forkorter dens levetid betydeligt. Dårlig ventilation er en af de primære årsager til modstandsudbrænding.
Q4: Hvorfor stiger modstandstemperaturen for hurtigt?
Sv.: Almindelige årsager omfatter: blokeret luftindtag eller -udgang (dårlig afkøling), lokal kortslutning af modstandsbåndet (på grund af fremmedlegemer eller beskadigede keramiske dele) eller blæsersvigt/utilstrækkeligt lufttryk. Tjek først ventilations- og kølesystemet, og inspicér derefter selve modstandscellerne.
Q5: Hvordan bestemmer jeg den korrekte modstandsværdi?
A: En grundlæggende regel er, at strømmen gennem bremsemodstanden ikke må overstige bremsechopperens maksimale udgangskapacitet. For lav modstand forårsager for høj bremsestrøm, hvilket potentielt beskadiger chopperen; for høj modstand resulterer i utilstrækkeligt bremsemoment og dårlig deceleration. Den optimale modstandsværdi bør vælges ved at afbalancere kravene til bremsemoment og systemomkostninger, mens du altid holder dig inden for sikre strømgrænser.
Tilfælde 1: Frekvenskonverteringsbremsestøtte til porte-container-portalkraner (heavy-load high-frekvent bremsescenario)
En containerterminals 16-tons portalkran brugte oprindeligt opdelte separate bremsemodstande. Kraftig støveksponering i friluftsmiljøer forårsagede modstandskortslutningsstop hver måned, med over 2 timers nedetid pr. Efter skift til denne Ruisite integrerede bremsemodstandsenhed:
Dobbeltventilerede luftkanaler med indbyggede støvrum reducerer støvophobning med 70 %, hvilket reducerer vedligeholdelsesfrekvensen ned til kvartalsvis fra månedlig.
Passive alarmkontakter forbindes til terminalens centrale kontrolsystem for at sende tidlige advarsler om modstandskortslutninger og overophedning, hvilket helt eliminerer uplanlagte pludselige nedlukninger.
Standardiserede 10-bens stik tillader uafhængig vedligeholdelse af driftsteams på stedet uden professionelle elektrikere, hvilket reducerer de årlige vedligeholdelsesomkostninger med 45 %. Kundefeedback: Det integrerede skillevægsskabsdesign løser fuldstændigt støv-inducerede kortslutningssmerter, og alarmforbindelsesfunktionen reducerer drastisk nedetidstab.

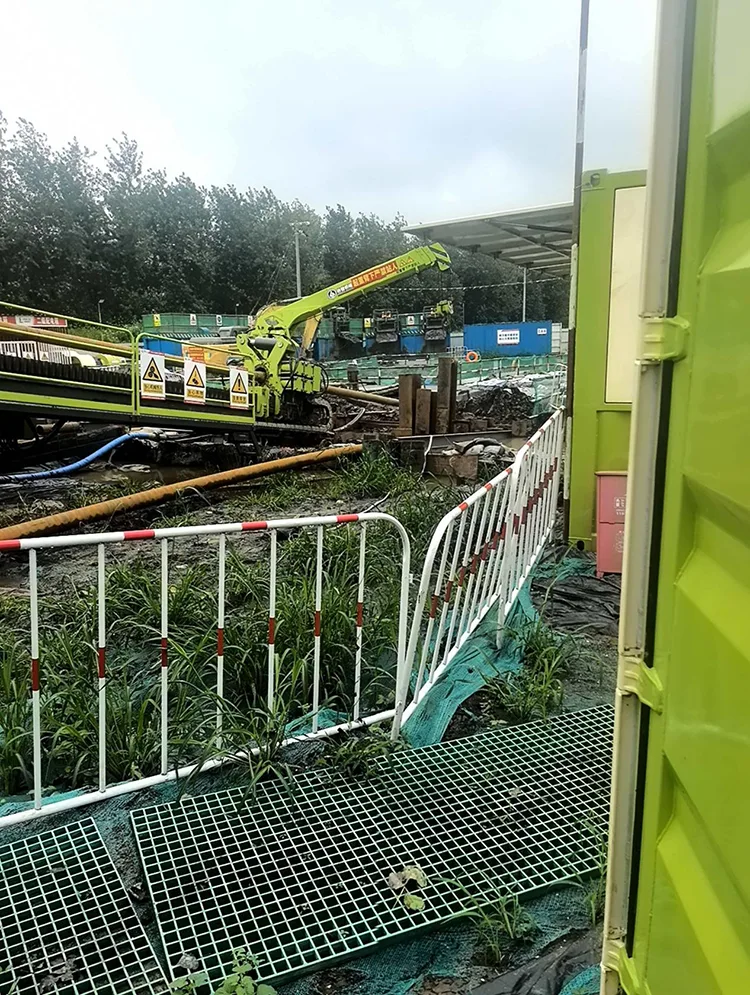

Case 2: Wuhan tværgående olie- og gasrørledning vandret retningsbestemt boring Byggepladstestbelastning
Dette projekt tilhører Sinopec Zhongyuan Oil Construction Engineering Co., Ltd., en rørledning, der krydser byggepladsen i Wuhan. Store horisontale retningsborerigge kræver lang-timers kontinuerlig fuldlast-detektering, før de krydser flodkonstruktion. Diskret spredt belastningsudstyr blev tidligere brugt på stedet, med åbenlyse ulemper: vanskelig overførsel på tværs af midlertidige stålbukke, rodet ledninger, dårlig vandtæthed og varmeafledningsevne i fugtigt flodsidemiljø. Efter implementeringen af vores integrerede AC-belastningsbank er de vigtigste fordele som følger:
Integreret gaffeltruckhul og løfteøjestruktur, kompakt design af hele maskinen, praktisk at transportere gennem smalle midlertidige stålbukke på byggepladsen ved vandet;
Uafhængig røgdetektionslåsbeskyttelse + flertrins overspænding/overstrøm auto-aflastningsprogram, der effektivt tilpasser sig ustabil strømforsyning af midlertidige konstruktionsstrømfordelingsskabe i Wuhan-flodfrontens våde områder, hvilket undgår skade på dyre vandrette retningsboreværts;
Indbygget automatisk dataoptagelsesmodul, et-klik eksport af komplette testrapporter, opfylder fuldt ud kravene til registrering af acceptdata fra Sinopec pipeline engineering-projekter;
ABB-kontaktorer og Siemens PLC-kontrolkerne, stærk anti-vibrationsydelse, stabil drift med ultra-lav fejlrate under hyppig overførsel over korte afstande og ujævne forhold på stedet.
Kundefeedback: Den mobile integrerede lastbank matcher perfekt vores flodkrydsende vandrette retningsbestemte borekonstruktionskrav i Wuhan. Det kan køre stabilt under langvarig fuld-belastning kontinuerlig test, i høj grad forkorte testforberedelsestid og forbedre rørledningskonstruktionsfremskridt.
Case 3: Tilpasning af let belastning til automatiserede produktionslinjetransportører
Flere invertere er tæt anbragt på samlebånd til bilkomponenter med begrænset plads på stedet. Splittede modstande skaber rodet ledninger og hyppige forbindelsesfejl. Kernefordele ved denne integrerede enhed:
Høj integration med pænt fodaftryk; den samlede længde på 2700 mm muliggør ensartet vægmonteret arrangement.
Hurtig afbrydelse af 10-bens stik eliminerer omfattende ledningsarbejde under idriftsættelse og udskiftning af udstyr. Fejlalarmer føres ensartet ind i produktionslinje-PLC'en, og standser automatisk linjen ved modstandsabnormiteter for at forhindre kollision af emnet og skrotning.
Ruisite Electric (nu også opererer under relaterede mærker) er blevet udvalgt som en understøttende komponentleverandør af mange frekvensomformerproducenter i Pearl River Delta-regionen til applikationer såsom inverterbremsning og energidumping. Kunder har rapporteret lang produktlevetid og lave fejlfrekvenser. Virksomheden har konsekvent modtaget topskattekreditvurderinger, og dens produkter betjener strømforsyningsnetværker, jernbanetransit, nyenergibusser, landstrømssystemer, strømkonverteringsudstyr og meget mere.
1.Høj pålidelighed Nikkel-chrom legering resistive elementer og højtemperatur aluminiumoxid keramisk isolering sikrer stabil drift i ekstreme omgivende temperaturer fra –45°C til +50°C.
2.Effektiv køling Uafhængigt tvungen luftsystem med to 5 kW aksialventilatorer giver effektiv temperaturkontrol ved høje effektniveauer.
3.Livstidsgaranti Producenten tilbyder livslang eftersalgssupport og levering af reservedele; inden for garantiperioden repareres eller udskiftes eventuelle kvalitetsrelaterede defekter gratis.
4.Veldesignet layout Vandret monteringsstruktur for nem betjening og vedligeholdelse; fås med faste eller justerbare modstandsværdier efter kundekrav.
Bremsemodstandsanordningen til brøndboringsplatforme har opnået følgende autoritative certificeringer og verifikationer af overholdelse af standarder:
ISO 9001:2015 kvalitetsstyringssystem-certificering – Vores fabrik gennemgår årlige audits af et uafhængigt tredjepartsbureau; vores kvalitetsstyringssystem dækker hele processen, fra design og fremstilling til eftersalgsservice.
CE-mærkning – Overholder EU-lavspændingsdirektivet (LVD) og krav til elektromagnetisk kompatibilitet (EMC), hvilket kvalificerer produktet til at komme ind på EU-markedet.
Typetestrapporter – Hvert nyt produkt gennemgår omfattende typetest før masseproduktion – inklusive dielektrisk styrke, temperaturstigning og isolationsmodstandstest – med rapporter tilgængelige for kvalificerede kunder efter anmodning.
Inden vi giver et tilbud, analyserer vores applikationsingeniører grundigt dine tekniske specifikationer, driftsforhold på stedet og forventninger til ydeevne. Vi skræddersyer derefter en løsning specifikt til dig og giver et klart, gennemsigtigt, specificeret tilbud. Ingen skjulte gebyrer, ingen grove skøn.
Når ordren er bekræftet, organiserer vi produktionen strengt efter dine godkendte tegninger. Vi udfører inspektioner gennem vigtige produktionsstadier og sørger for regelmæssige fremskridtsopdateringer for at sikre rettidig levering. Du er velkommen til at besøge vores fabrik for inspektioner til enhver tid; vi inviterer og byder velkommen til tilsyn fra hver kunde.
Efter levering fortsætter vi med at yde omfattende teknisk support, installationsvejledning og fejlfindingshjælp. Vi garanterer levering af reservedele til alle standardkomponenter og besvarer tekniske henvendelser inden for 24 timer på hverdage. Uanset om det er gennem fjernvejledning eller support på stedet, er vi dedikerede til at sikre din fuldstændige ro i sindet.
