20kW bremsemodstand

20kW bremsemodstand er udviklet baseret på de faktiske smertepunkter i industriområder. Den integrerer energiforbrug med høj effekt, flere køleløsninger, elektrisk design med lav induktans, højbeskyttelsesstruktur og fulddimensionelle tilpasningsmuligheder. Den kan effektivt absorbere den regenerative elektriske energi fra motordeceleration, stabilisere DC-busspændingen og forhindre overspændingsudløsning og komponentforbrændingsfejl.

Produktet er kompatibelt med globale almindelige industrielle spændinger og er velegnet til forskellige installationsforhold og barske udendørs miljøer. Den har gennemgået et komplet sæt højspændings- og ældningstest, inden den forlod fabrikken. Det tager højde for driftsstabilitet, brugssikkerhed og fleksibilitet til fremtidig tilpasning. Det er en ideel standard energiforbrugskomponent til industrier som elevatorer, kraner, vindkraftudstyr, industrielle testbænke og automatiserede produktionslinjer.

Designet specielt til industrielle kraftige bremsescenarier

1. Præcis tilstandstilpasning

Målrettet mod højfrekvent start-stop og kraftigt bremseudstyr såsom frekvensomformere, servodrev, løftemaskiner og vindmøllepitch-systemer, adresserer det specifikt almindelige on-site problemer såsom motordeceleration, der genererer feedback elektrisk energi, netudsving og overspændingsfejl i driveren.

2. Solid kraftydelse

Standard nominel 20kW kontinuerligt strømforbrug, i stand til at modstå 40kW overbelastningspåvirkning i korte perioder, opfylder både intermitterende bremsning og langsigtede kontinuerlige bremsedriftstilstande, velegnet til højintensive industrielle forhold.

3. Bred vifte af anvendelige industrier

Bremsemodstanden på 20 kW kan anvendes direkte til elevatorstyringssystemer, havneløfteudstyr, industrielle testplatforme, vindmøllestrømgenereringsenheder og transportbånds frekvenskonverteringstransmission med stærk alsidighed og enkel udskiftning og tilpasning.

Teknisk specifikation

Strukturelle og varmeafledningsmæssige fordele

1. Højkvalitets temperaturtolerant kerne

Ved at bruge højtemperaturbestandige viklingsmodstande og en flerlags isoleringsstruktur lavet af keramik og glimmer har den et højt temperaturmodstandsniveau og god modstandsstabilitet. Det er usandsynligt, at det ældes eller glider, og det er heller ikke tilbøjeligt til at blive overophedet under langvarig drift.

2. Tre tilgængelige kølemuligheder

Understøtter naturlig luftkøling til støjsvag drift, tvungen luftkøling til varmeafledning med høj densitet og væskekøling til installation i snævre rum med høje temperaturer i barske miljøer. Disse muligheder kan frit vælges baseret på stedets serverrumsplads og omgivende temperatur.

3. Robust kabinet

Hele maskinen er lavet af stålplader eller kabinetter af aluminiumslegering med anti-korrosionssprøjteteknologi. Beskyttelsesniveauet er IP54-IP65, hvilket giver støvtæt, vandtæt og fugttæt beskyttelse, velegnet til barske industrielle miljøer såsom udendørs, miner og havne.

Højdepunkter i elektrisk ydeevne

1. Lav induktans professionelt design

Optimeret viklingsarrangement reducerer parasitisk induktans markant, velegnet til højfrekvente omskiftningsfrekvensomformere, undertrykker spændingsspidser og beskytter driveren og efterfølgende elektriske komponenter mod stød.

2. Bred spændings kompatibilitet i fuld rækkevidde

20kW bremsemodstanden er kompatibel med 380V-690V AC systemer, med en maksimal understøttelse på 1000V DC bus, kompatibel med almindelige industrielle spændingsstandarder verden over og kan matches direkte til eksportprojekter og indenlandsk og udenlandsk udstyr.

3. Modstandsværdi kan tilpasses præcist

Modstandsværdien dækker 0,5Ω-500Ω for enhver tilpasning, med en tolerance på ±5%, der er i stand til nøje at matche de anbefalede parametre for forskellige mærker af invertere, med ensartet bremsekraft og jævn decelerationsfølelse, der er kontrollerbar.

Produktapplikationer

Sikkerhedsbeskyttelseskonfiguration

1. Valgfri overophedningsbeskyttelse

NTC termistor og normalt lukket termisk kontakt er tilgængelige som ekstraudstyr. De kan tilsluttes direkte til beskyttelsesgrænsefladen på frekvensomformeren, hvilket giver automatisk overtemperaturadvarsel eller kredsløbsafbrydelse for at eliminere risikoen for overophedning og brand.

2. Fabriksdækkende fuld højspændingstest

Hver enhed gennemgår 2,5 kV modstå spændingsisolationstest, kalibrering af modstandsdygtighed ved rumtemperatur og prøveudtagning af termisk cyklusverifikation. Isoleringen er pålidelig, og sikkerhedsfaktoren er høj.

3. Tilpasning til driftsforhold

Understøtter kontinuerlig bremsning og intermitterende bremsecyklustilstande. Den vil ikke opleve varmeakkumulering på grund af hyppig start-stop, hvilket reducerer hyppigheden af ​​nedlukning og vedligeholdelse på stedet markant.

Installations- og integrationsfordele

1. Flere installationsmetoder

Tilbyd tre almindelige former: gulvstående, vægmonteret sidemonteret og 19-tommer rackinstallation. Skræddersyede installationsbeslag kan også leveres for at tilpasse til eksisterende skabslayout.

2. Forskellige ledningsmetoder

20kW bremsemodstanden leveres med standard skrueterminaler og kobberbusgrænseflader. Tilpassede ledningsmuligheder såsom forlængede ledninger og vandtætte flangehoveder er også tilgængelige, hvilket gør ledningsprocessen enkel og forbindelsen stabil.

3. Hele maskinen er klar til installation uden ændringer

Strukturelle dimensioner, ledningspositioner og skabsfarver kan alle tilpasses efter projektet. Når det først er leveret, kan udstyret installeres og bruges direkte, hvilket eliminerer de ekstra omkostninger ved boring, modifikation og fejlfinding på stedet.

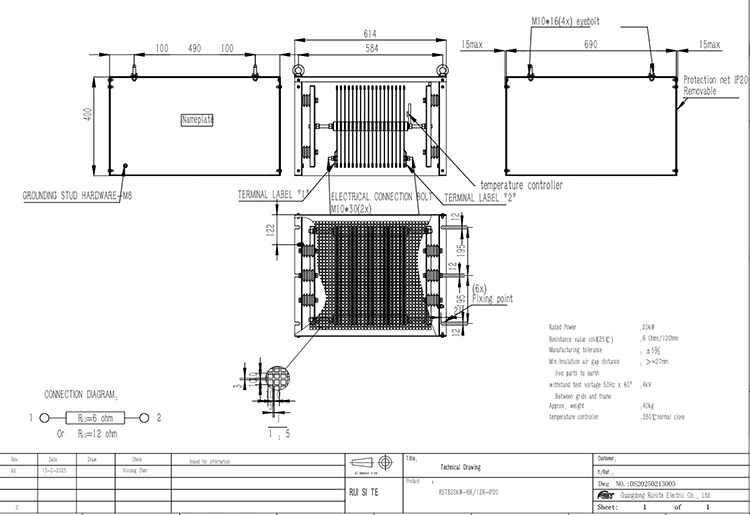

Tegning og dimensioner

Emballagelevering og kvalitetssikring

1. Professionel beskyttende emballage

20kW bremsemodstanden er pakket ind med fugttæt film og forstærket med skum. Kraftige modeller er pakket i limede trækasser, og terminalerne er forseglet separat for beskyttelse, hvilket sikrer, at produktet ikke bliver påvirket af fugt under transport eller beskadiget og deformeret på grund af stød.

2. Fuldstændig dokumentation, der ledsager varerne

Hver ordre leveres med en pakkeliste, fabrikstestrapport, modstandsværdiinspektionscertifikat, installationsmanual og information om temperaturkontroltilbehør, der opfylder kravene til projektaccept og udenrigshandelstoldbehandling.

3. Pålidelig levering og eftersalgsservice

Standardmodeller leveres inden for 10-15 dage, tilpassede modeller inden for 15-25 dage; den komplette maskine nyder godt af en 18-måneders garanti, og der tilbydes gratis konsultation om bremsekredsløbet, fjernfejlfinding og teknisk fejlsupport.

Vælg RST Electric

1. Professionel akkumulering fra kildefabrikken

Ti års dedikeret forskning og produktion af bremsemodstande og belastningsmodstande. Alle processer fra vikling, svejsning, montering til termisk testning er uafhængigt udviklet og kontrolleret, hvilket sikrer ensartet kvalitet og ingen mellemmandsmarkering.

2. Streng kvalitetskontrolsystem

ISO9001-certificeret produktionslinje. Hver enhed skal gennemgå modstandsværdi, isolering, modstå spænding og temperaturkontrol. Det overholder internationale standarder såsom IEC, UL og NEMA.

3. Global projektserviceerfaring

Produkter eksporteres til over fyrre lande. Kendskab til lokale arbejdsforhold i Europa, Sydøstasien og Sydamerika. Vi kan hjælpe kunder med at lave parametermatching til projekter og levere compliance-dokumentation.
