RST-600kW AC resistive belastningsbank simulerer elektriske belastninger fra den virkelige verden for at hjælpe dig med at teste, validere og vedligeholde dit strømudstyr med tillid. Uanset om du idriftsætter en ny dieselgenerator, kvalificerer et UPS-system til et datacenter eller udfører rutinemæssig vedligeholdelse på industrielle strømforsyninger, giver denne belastningsbank dig de data, du har brug for for at sikre stabil og pålidelig drift.
Dette alt-i-et resistive lastskab integrerer metalpladekabinet, anti-korrosionslegering ribbede modstandsrør, tvungen luftkøler ventilatorsystem, Siemens PLC kontrolsystem og touch screen HMI. Den understøtter 4 universelle industrielle spændingskvaliteter (480V/440V/380V trefaset fireleder stjerneforbindelse, 220V trefaset treleder deltaforbindelse), med manuel stjerne-trekant ledningskoblingsfunktion, maksimal testeffekt op til 600kW, 10kW minimalt justerbart belastningstrin, belastningsnøjagtighed opfylder industriel effekttest ±3 %.
- Afprøvning af generatorsæts ydeevne — validering af fuld belastning og delvis belastning
- UPS-system idriftsættelse & ældningstest
- Kvalitetsvurdering af strømforsyning til industrianlæg
- F&U-laboratorier, der kræver præcis belastningssimulering
- Fejlfinding af elektrisk udstyr og fejldiagnose
1.Multi-voltage kompatibelt design Understøtter 4 mainstream AC industrielle spændinger, en maskine dækker 220V~480V testscenarier; Stjerne/trekant ledninger kan kobles manuelt på kobberskinner, ingen grund til at udskifte interne komponenter.
2. Holdbar legeringsmodstandskerne Finnede legeringsmodstandsrør, syre- og alkali- og saltsprøjtebestandige, stærk korrosionsbestandighed, høj isolering, stabil varmeafledning, understøtter langsigtet kontinuerlig drift.
3. Elektriske komponenter i verdensklasse
Kontaktorer: ABB-mærket stabile AC-kontaktorer
Kontroller: Siemens S7-200Smart PLC
Betjeningsterminal: Industriel berøringsskærm HMI
1. Dobbelt kontroltilstande Lokal berøringsskærm manuel/automatisk indlæsning; fjernbetjening via pc-software, Modbus-RTU (RS485) / Modbus-TCP (RJ45 Ethernet) kommunikation, praktisk til automatisk testværkstedsdocking.
2.Fuld-range sikkerhedsbeskyttelsessystem Udstyret med nødstop, kortslutning, overstrøm, overspænding, overtemperatur, ventilator lavt lufttryk, ventilator overbelastning, røgdetektion flerlags interlock beskyttelse; alle belastninger aflæses automatisk, når alarmen er udløst, buzzer-alarm og optag fuld alarmlog.
3.Højpræcisionsmåling & display 0,5-niveau måleinstrument, real-time display 3-faset spænding, strøm, aktiv effekt P, reaktiv effekt Q, tilsyneladende effekt S, effektfaktor PF, frekvens, ind-/udgangstemperatur, kontrolrum & samleskinne kammer temperatur, alle data visualiseret på touch screen.
En højkvalitets Generator Load Bank er nøglen til at sikre pålideligheden af dit strømsystem, og korrekt vedligeholdelse er grundlaget for at sikre dets langsigtede stabile drift. RST-600kW belastningsbanken er designet til at balancere høj ydeevne og nem vedligeholdelse.
Daglig inspektion (før/efter brug):
Udseende og rengøring: Tjek for eventuelle skader, deformationer eller korrosion på kabinettet, og tør overfladestøvet af med en tør, blød klud. Sørg for, at der ikke er nogen forhindringer inden for 3 meter (for luftindtag) og 5 meter (for luftudblæsning) omkring udstyret, og at ventilationsportene er uhindrede.
Tilslutningsinspektion: Kontroller, om netledningen, signalkablet osv. er korrekt tilsluttet, og om tilslutningsklemmerne er løse, oxiderede eller har brændemærker.
Forhåndskontrol af funktion: Efter start skal du observere, om ventilatoren kører normalt, og om der er unormale lyde. Kontroller gennem menneske-maskine-grænsefladen (HMI), om spændings-, strøm- og andre parametervisninger er normale.
Indvendig rengøring: Rengør udstyret indvendigt månedligt med tør trykluft eller bløde børster, især støvet på kølepladerne og ventilatorerne.
Inspektion af kernekomponenter: Hvert kvartal, i en slukket tilstand, skal du kontrollere, om der er udbrændthed, lugt eller løshed i de interne strømmodstande, kontaktorer (såsom ABB), relæer osv. Brug et multimeter til at måle modstandsværdien. Hvis afvigelsen overstiger ±5 %, skal den omgående udskiftes.
Vedligeholdelse af kølesystem: Rengør blæserfilterskærmen for at sikre jævn luftindtag.
Verifikation af beskyttelsesfunktion: Simuler regelmæssigt fejltilstande såsom overstrøm og overophedning for at teste, om udstyrets beskyttelsesanordninger er følsomme og pålidelige.
1. Efter kraftig belastningstest bevarer modstandsrør høj resttemperatur; skal vente blæser forsinket stop og fuld afkøling, før skabslågen åbnes for at undgå skoldningsskade.
2. Krav til opbevaringsmiljø: Opbevaringstemperatur -30 ℃ ~ +60 ℃, tørt miljø, dæk støvtæt klud hvis langvarig tomgang, tænd regelmæssigt i 30 minutter om måneden for at affugte interne komponenter.
3. Forbudt drift: Bloker ikke luftindtag/-udtag for langvarig højeffektbelastning, hvilket vil udløse overtemperaturalarm og brændemodstandsrør; adskil ikke indvendige kobberskinner uden professionel uddannelse.
Hver RST-600kW belastningsbank er bygget med brancheførende komponenter: ABB-kontaktorer sikrer pålidelig kobling, mens Siemens 200Smart PLC giver intelligent, brugervenlig styring. Legeringsmodstandsrørene har enestående korrosionsbestandighed, høj isoleringsevne og effektiv varmeafledning - hvilket muliggør kontinuerlig drift uden forringelse af ydeevnen.
Én enhed understøtter fire spændingskonfigurationer - AC480V, AC440V, AC380V og AC220V - med manuel stjerne-til-trekant-omskiftning for maksimal anvendelsesfleksibilitet. Dette betyder, at du kan bruge den samme Generator Load Bank på tværs af forskellige testopsætninger, hvilket reducerer udstyrsomkostninger og forenkler lagerbeholdningen.
Betjen belastningsbanken lokalt via den 7-tommer HMI-touchskærm med realtidsvisning af spænding, strøm, effekt, effektfaktor og frekvens. Eller skift til fjernbetjening via pc-software, Modbus-RTU eller Modbus-TCP til automatiseret test, datalogning og rapportgenerering.
Dit udstyr og dit personale er beskyttet af flere sikkerhedslag: Overspændings- og overstrømslukning, overtemperaturbeskyttelse med automatisk belastningsaflæsning, overvågning af blæserluftstrøm, røgdetektion og en fremtrædende nødstopknap. Systemet har også én-tast ilæsning/aflæsning — indstil blot måleffekten og tryk på "Load" — enheden klarer resten.
Q1: Kan denne belastningsbank teste 220V, 380V, 440V og 480V udstyr på samme tid?
A: Den kan ikke teste flere spændinger samtidigt, men understøtter skift af forskellige spændingsarbejdsforhold.
480V/440V/380V: Stjerneforbindelseskabler på samleskinne, tilslut neutral ledning N;
220V: Juster samleskinnejumper til trekantforbindelse, fjern neutral ledning; Skiftet behøver kun at justere kobberstangens forbindelsesplader inde i testrummet, enkel betjening uden udskiftning af komponenter.
Q2: Hvordan vælger jeg den passende belastningsbankstrøm til min generator eller UPS?
A: Generelt bør effekten af den belastningsbank, der bruges til testning, ikke være mindre end 30 % af den nominelle effekt af den testede strømforsyning for at sikre regelmæssig vedligeholdelse. Til omfattende ydelsestests (såsom fabriksgodkendelsestests) kræves en Generator Load Bank, der er i stand til at simulere 100 % fuld belastning eller endda 110 % overbelastning. Effekten af RST-600kW kan justeres kontinuerligt inden for området 1-600kW, hvilket muliggør fleksibel tilfredsstillelse af forskellige testkrav fra let belastning til fuld belastning.
Q3: Udstyret udløser ofte overtemperaturalarm under langtidsbelastning, hvordan løses det?
A: Klassificer 4 grundlæggende årsager og løsninger:
1. Luftkanal blokeret: Støv akkumuleret på ventilator- og modstandsrør, rengør alle ventilationskanaler, fjern affald;
2. Ventilatorfejl: Ventilator går i stå, lav rotationshastighed eller overbelastning, udskift defekt ventilator, kontroller ventilatorens strømforsyningsspænding (tillad område 400V±10%);
3. Overskrid den nominelle testeffekt: Langtidsløb over 600 kW overbelastning, reducer belastningseffekten til inden for det nominelle område;
4. Temperaturtærskelindstillingen er for lav: Gå ind på indstillingssiden for at justere øvre grænse for overtemperatur (fabriksstandard 300 ℃ udgangstemperatur, juster ikke opad uden tilladelse).
Q4: Hvorfor kan belastningsbanken ikke nå det indstillede effektniveau?
A: Dette er typisk forårsaget af et af følgende problemer:
1.Kontaktorproblemer: Kontakterne på en ofte betjent kontaktor kan være slidte, hvilket resulterer i dårlig kontakt;
2.Kontrol- eller ledningsproblemer: Kontroller, om styrekredsløbsledningerne er løse, eller om PLC'en (denne enhed bruger en Siemens S200 Smart) kontrolparametre er indstillet korrekt;
3. Strømforsyningsproblemer: Kontroller, at udgangsspændingen og frekvensen af strømforsyningen under test er stabile.
Spørgsmål 1: Berøringsskærmen viser alarm for lavt lufttryk efter start af ventilator
A: Fejlfinding trin for trin:
1. Bekræft, at ventilatoren normalt er startet uden stall;
2. Kontroller, at ventilatorens rotationsretning skal være opadgående luftudblæsning, omvendt ledningsføring vil medføre, at lufttrykket ikke er tilstrækkeligt;
3. Inspicér ventilatorens ledningsterminaler løse eller dårlig kontakt, efterspænd ledningerne;
4. Luftindtag blokeret af diverse, rengør omgivende barrierer.
Q2: Ingen fjernbetjeningskommunikation via Modbus-RTU/TCP
A: 1. Bekræft, at der kun bruges én kommunikationsgrænseflade ad gangen, kan ikke forbinde RS485 og RJ45 samtidigt;
2. Kontroller kommunikationsadressen (1~247) og baudhastigheden (9600/19200/38400) i overensstemmelse med den øverste computer; 3. Tilslut kommunikationsledningerne igen, kontroller kabelbrud eller afskærmningsinterferens.
Q3: Nødstopalarmen dukker pludselig op under testen
A: Tjek først nødstopknappen på frontpanelet; hvis den trykkes ned, drej den røde knap med uret for at nulstille, alarmen forsvinder automatisk. Hvis alarmen stadig eksisterer, skal du kontrollere, at nødstop-ledningssløjfen er åben.
Q4: Røgalarm udløses automatisk under drift
A: Dette er en højrisikofejl, udstyr vil aflæsse alle belastninger med det samme. Afbryd strømforsyningen med det samme, åbn skabsdøren for at kontrollere modstandsrørets brænding, kortslutning af interne ledninger, fjern brændbare diverse dele, udskift beskadigede komponenter før genbrug.
Q5: Kan Generator Load Bank installeres udendørs?
A: Standardmodel IP20 beskyttelsesgrad, kun egnet til indendørs tørværksted. Udendørs brug kræver skræddersyet regntæt og støvtæt kabinet og øger rengøringsfrekvensen af blæseren og modstandsrummet for at forhindre, at regnvand og sediment forårsager kortslutning.
Q6: Hvad er inkluderet i leveringspakken?
A: 1 sæt RST-600kW AC belastningsbank, fabrikstestrapport, original engelsk brugsanvisning, standardtilslutningsskinnetilbehør.
Projektets baggrund

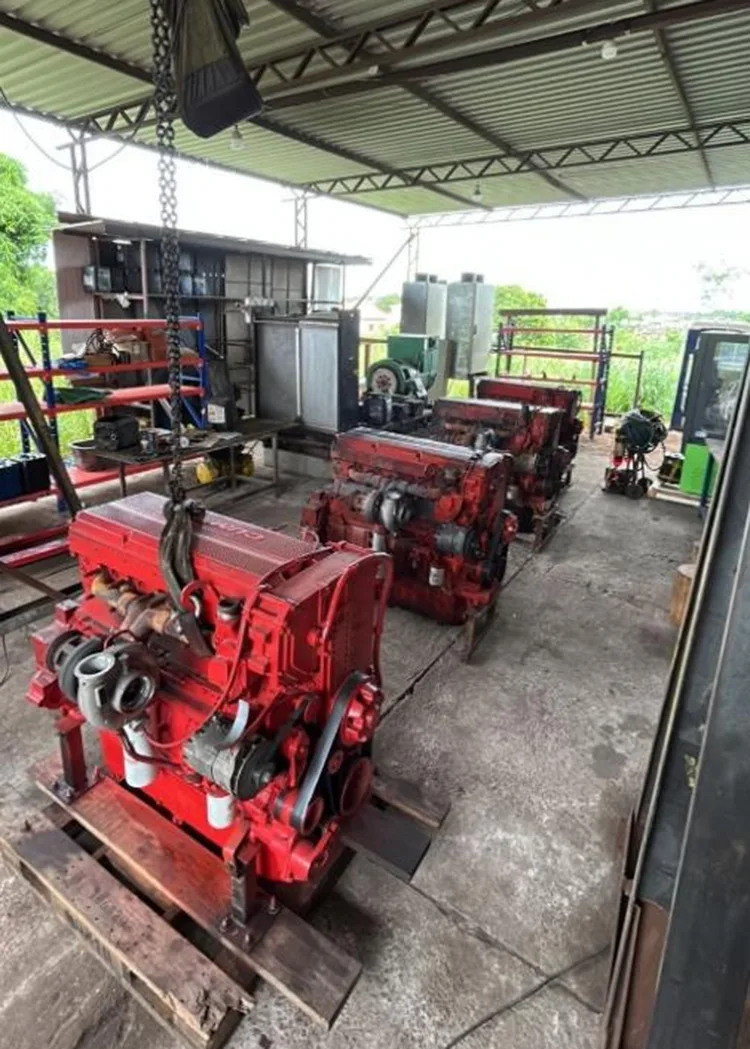

Dette projekt betjener en lokal generatorproducent i Brasilien. Det brasilianske marked vedtager 60Hz industriel frekvens med diversificerede regionale spændinger (220V/380V/440V/480V), og alle generatorer skal bestå streng INMETRO-certificering med langtids fuld-belastningstest. Desuden har lokale elnet hyppige spændingsudsving.
Tidligere brugte kunden spredte opdelte små lastskabe til generatortest. Det gamle udstyr var svært at flytte, krævede hyppige manuel ledningsskift til forskellige spændingstests, havde lav testeffektivitet og kunne dårligt tilpasse sig ustabile lokale netforhold, idet de ikke kunne opfylde lokale krav til certificeringstest.
Løsninger og applikationseffekter på stedet
Efter at have vedtaget vores RST-600kW integrerede AC-belastningsbank tilpasset til Brasiliens 60Hz netstandard, løste kunden alle testsmertepunkter effektivt:
1.Multi-voltage integreret design: Én enkelt enhed dækker 220~480V fire almindelige spændingskvaliteter, der matcher Brasiliens lokale strømstandard, og understøtter hurtig stjerne-trekant-omskiftning uden gentagne ledninger. Det eliminerer flere sæt redundant belastningsudstyr og sparer 40 % værkstedsplads.
2. Professionel sikkerhedsbeskyttelse for ustabilt gitter: Indbygget multi-beskyttelses-låsesystem. Den aflæser automatisk i realtid, når den støder på ustabil generatorudgangsspænding eller overstrøm forårsaget af dårlige lokale netforhold, hvilket beskytter testgeneratorer mod beskadigelse under lange timers fuldbelastningstest.
3.Intelligent automatisk testsystem: Udstyret med berøringsskærm et-klik automatisk indlæsningsfunktion. Den kan automatisk registrere spænding, strøm, effektfaktor og andre testdata og understøtte et-klik-testrapporteksport, hvilket perfekt opfylder INMETRO-certificeringsdatasporbarhedskravene. De samlede lønomkostninger er halveret.
4.Bekvem mobil struktur: Designet med løfteringe og gaffeltruckhuller, kan den integrerede lastbank nemt overføres mellem forskellige teststationer på værkstedet.
En ny energivirksomheds UPS-produktionslinje har brug for langvarig cyklisk ældningstest af 380V/440V UPS-produkter, gammelt belastningsudstyr har stor belastningsfejl, hyppig overtemperatur falsk alarm og ingen fjernkommunikationsfunktion, ude af stand til at forbinde værkstedets MES-system. Fordele efter udskiftning med vores Generator Load Bank:
1. Indlæsningsnøjagtighed ±3%, stabil effekt under cyklisk aldring, konsekvent teststandard for hver batch af produkter;
2.Modbus-TCP Ethernet-kommunikation, real-time upload testdata til fabrikkens centrale kontrolsystem, realiser uovervåget automatisk aldringsværksted;
3. Ventilator forsinket stopfunktion, fortsæt varmeafledning efter aflæsning, forlænger effektivt modstandsrørets levetid.
4.Skelne ægte overtemperaturfejl og temperaturafbryder falsk alarm, falsk alarmrate reduceret med over 90%;
En kysthavns strømafdeling i Penang, Malaysia har brug for regelmæssige belastningstests på stedet for backup-generatorsæt, hvilket stiller strenge krav til mobil ydeevne og hurtig kabelføringseffektivitet af testudstyr. De vigtigste applikationshøjdepunkter er som følger:
1. Vedtager integrerede ganghjul og gaffeltruckstruktur, hvilket muliggør fleksibel transport til spredte generatorrum i forskellige områder af havnen;
2. Udstyret med alarmlogopbevaringsfunktion, som registrerer alle unormale driftsdata under test på stedet, hvilket hjælper teknisk personale med hurtigt at kontrollere og eliminere potentielle fejl på generatorer efterfølgende;
3.IP20 indendørs beskyttelsesskab matchet med uafhængig røgdetektionsbeskyttelsesanordning, der tilpasser sig fugtigt og kompliceret arbejdsmiljø i kysthavnekraftværker;
4. Konfigureret med førsteklasses ABB-kontaktorer og Siemens PLC-kontrolsystem, hvilket sikrer ultralav fejlrate selv under hyppige håndterings-, bevægelses- og vibrationsarbejdsforhold.
1. Produktionstestingeniør: Det mest praktiske punkt er fire spændinger integreret, stjerne-trekant manuel switch sparer en masse ledningstid; Berøringsskærmens betjening er intuitiv, manuel segmenteret læsning er praktisk til små kræfter trin-for-trin-test.
2. Eftersalgs vedligeholdelsestekniker: Fejlklassificeringen er klar, hver alarm svarer til uafhængig fejlfindingsvejledning; komponenter er alle internationale mainstream-mærker, reservedele er nemme at købe, den kvartalsvise vedligeholdelsesbyrde er lille.
3. Equipment Procurement Manager: Enkelt sæt erstatter flere enkelt-spændings belastningsskabe, one-stop indkøb, reducere udstyr investeringsomkostninger; samlet størrelsesstandard, planlægning af værkstedslayout er enklere.
4.Automation Project Designer: Dobbelt fjernkommunikationstilstande (RS485/TCP) er yderst kompatible med forskellige PLC og øvre computertestsystemer, ingen ekstra signalkonverteringsmodul nødvendig, enkel docking programmering.
1.Multi-voltage universelt design: 220V/380V/440V/480V fire spændingskvaliteter, stjerne-trekant manuel omskiftning, bredt anvendelsesområde.
2. Stabil belastningskerne med høj effekt: Anti-korrosionslegering ribbede modstandsrør, understøtter langsigtet kontinuerlig drift, ±3% høj belastningsnøjagtighed.
3. Dobbelt lokal & fjernbetjening: Berøringsskærm lokal betjening + Modbus dobbelt protokol fjernkommunikation, realiser automatisk uovervåget test.
4.Allround sikkerhedsbeskyttelse: Nødstop, overspænding, overstrøm, overtemperatur, blæserfejl, flerlags røgdetektion, automatisk aflæsning for alle fejl.
5. Nem overførsel og vedligeholdelse: Integreret mobilt design med hjul, uafhængige kontrol-/testrum, praktisk regelmæssig rengøring og komponentinspektion.
6.Standardkomponenter i verdensklasse: Siemens PLC, ABB-kontaktorer, 0,5-niveau højpræcisionsmåleinstrument, stabil ydeevne og lang levetid.
